SpringCloud Gateway 利用 Mysql 实现动态路由的方法

需求描述

标准网关动态路由功能是重要的一环,将路由、断言以及过滤器信息,持久化到 Mysql 中,通过配置后台页面实现路由、断言、以及过滤器等配置的增删改查。

Spring Cloud Gateway 路由及黑白名单实现背景 Spring Cloud 路由API

Spring Cloud Gateway 通过定义 RouteDefinitionRepository 来实现动态路由.

//保存路由缓存
public interface RouteDefinitionWriter {

  Mono<Void> save(Mono<RouteDefinition> route);

  Mono<Void> delete(Mono<String> routeId);

}
//获取路由缓存
public interface RouteDefinitionLocator {

  Flux<RouteDefinition> getRouteDefinitions();

}

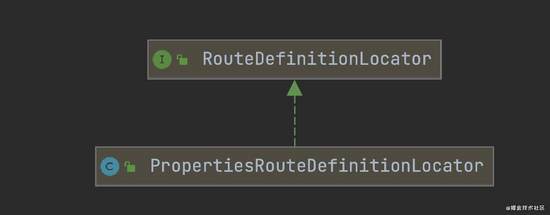

Spring Cloud 配置文件路由加载方式

public class PropertiesRouteDefinitionLocator implements RouteDefinitionLocator {

  private final GatewayProperties properties;

  public PropertiesRouteDefinitionLocator(GatewayProperties properties) {
   this.properties = properties;
  }

  @Override
  public Flux<RouteDefinition> getRouteDefinitions() {
   return Flux.fromIterable(this.properties.getRoutes());
  }

}

Spring Cloud 黑白名 FilterFactory

利用 Spring Cloud Gateway 声明的一个工厂接口 GatewayFilterFactory, 定义 黑白名单过滤器

BlacklistGatewayFilterFactory 类图

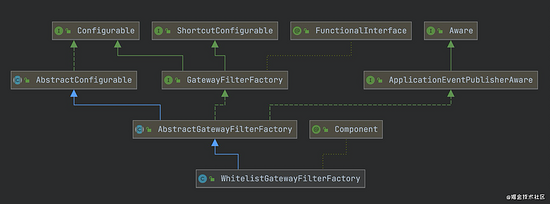

WhitelistGatewayFilterFactory 类图

动态路由设计 Spring Cloud Gateway 路由实体类

Spring Cloud Gateway 通过定义 RouteDefinition 类装载路由信息。

package org.springframework.cloud.gateway.route;

public class RouteDefinition {

  //路由 ID
  @NotEmpty
  private String id = UUID.randomUUID().toString();

  //断言数组
  @NotEmpty
  @Valid
  private List<PredicateDefinition> predicates = new ArrayList<>();

  //过滤器数组
  @Valid
  private List<FilterDefinition> filters = new ArrayList<>();

  // 路由地址
  @NotNull
  private URI uri;

  // 路由顺序
  private int order = 0;
}

数据库设计

路由表

drop table if exists gateway_route_t;

create table if not exists gateway_route_t
(
  ID     int auto_increment primary key,
  ROUTE_ID  varchar(255) not null comment '路由ID',
  ROUTE_ORDER int default 0 null comment '路由顺序',
  URI     varchar(255) not null comment '路由路径',
  VALID    int default 1 not null comment '是否有效:0-无效,1-有效',
  CREATE_USER varchar(200) null comment '创建人',
  CREATE_TIME datetime   null comment '创建时间',
  UPDATE_USER varchar(200) null comment '修改人',
  UPDATE_TIME datetime   null comment '修改时间',
  constraint idx_ROUTE_ID_index unique (ROUTE_ID)
) comment '网关路由信息表' charset = utf8;

路由参数表

drop table if exists gateway_route_param_t;

create table if not exists gateway_route_param_t
(
  ID     int auto_increment primary key,
  ROUTE_ID  varchar(255) not null comment '路由ID',
  PARAM_NAME varchar(255) not null comment '参数name',
  PARAM_KEY  varchar(255) not null comment '参数 key',
  PARAM_VALUE varchar(255) not null comment '参数 value',
  TYPE    int      not null comment '参数类型,1为 predicate,2为过 filter',
  VALID    int default 1 not null comment '是否有效:0-无效,1-有效',
  CREATE_USER varchar(200) null comment '创建人',
  CREATE_TIME datetime   null comment '创建时间',
  UPDATE_USER varchar(200) null comment '修改人',
  UPDATE_TIME datetime   null comment '修改时间'
) comment '网关路由参数表' charset = utf8;

create index idx_route_id on gateway_route_param_t (ROUTE_ID);

接口设计 接口定义

路由表配置接口

封装 gateway_route_t dao 层接口.

/**
 * <功能描述> 路由表接口
 *
 * @author 20024322
 * @date 2020/12/24 13:20
 */
public interface IRouteConfigService extends IService<RouteDomain>

路由参数表配置接口

封装 gateway_route_param_t dao 层接口.

/**
 * <功能描述> 路由参数表接口
 *
 * @author 20024322
 * @date 2020/12/24 13:20
 */
public interface IRouteParamConfigService extends IService<RouteParamDomain>

数据库路由服务接口

封装 路由表配置服务接口以及路由参数表配置接口, 对外层提供对数据库路由信息的操作.

/**
 * <功能描述> 数据库路由服务
 *
 * @author 20024322
 * @date 2020/12/24 13:20
 */
public interface IRoutePropertiesService

网关路由缓存接口

封装 RouteDefinitionRepository 接口,对外提供对网关路由缓存的刷新.

/**
 * <功能描述> 网关缓存路由服务
 *
 * @author 20024322
 * @date 2020/12/24 13:20
 */
public interface IGatewayRouteService extends ApplicationEventPublisherAware

路由事件监听接口

配置需要监听路由变化的 service 实现

/**
 * <功能描述> 路由事件监听接口
 *
 * @author 20024322
 * @date 2020/12/24 13:20
 */
public interface RouteEventListener extends ApplicationListener<RefreshCacheEvent>

数据库黑白名单配置接口

/**
 * <功能描述> API Filter 接口定义
 *
 * @author 20024322
 * @date 2020/12/24 13:20
 */
public interface IApiFilterService

网关白名单缓存接口

提供指定路由 API 白名单check 监听路由事件

/**
 * <功能描述> API 白名单缓存接口
 *
 * @author 20024322
 * @date 2020/12/24 13:20
 */
public interface IApiCacheService extends RouteEventListener

路由参数执行校验接口

封装 提供路由参数的校验的接口.

/**
 * <功能描述> 路由参数校验
 *
 * @author 20024322
 * @date 2020/12/24 13:20
 */
public interface IRouteValidateExecutorService

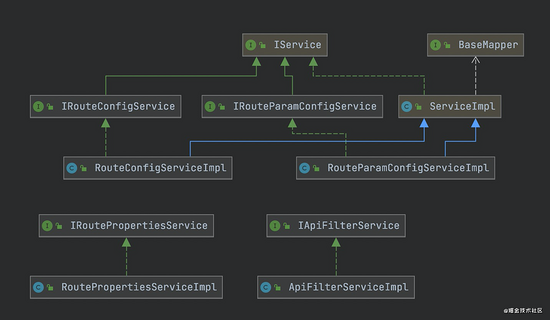

接口类图 路由及黑白名单类图

断言及过滤器封装类图

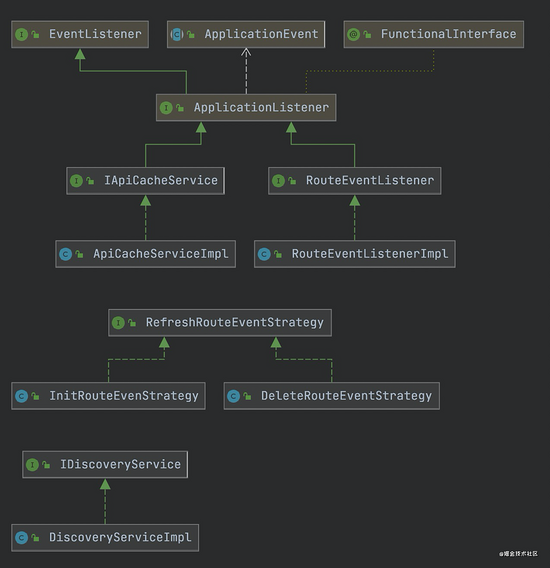

集群缓存刷新事件处理策略类图

路由初始化设计 重载 PropertiesRouteDefinitionLocator

/**
 * <功能描述> 重写 PropertiesRouteDefinitionLocator bean
 * 将配置文件中的路由信息通过 MysqlRouteConfig 载入。
 *
 * @author 20024322
 * @date 2020/12/24 13:20
 */
@Configuration
@AutoConfigureBefore({MysqlRouteConfig.class})
public class PropertiesRouteConfig {
  @Bean
  public PropertiesRouteDefinitionLocator propertiesRouteDefinitionLocator(
      GatewayProperties properties) {
    return new PropertiesRouteDefinitionLocator(new GatewayProperties());
  }
}

定义 initMysqlRouteDefinition Bean 加载数据库及配置文件的路由配置

/**
 * <功能描述> 从Mysql中初始化路由信息
 * 覆盖配置文件中的路由信息
 *
 * @author 20024322
 * @date 2020/12/24 13:20
 */
@Configuration
public class MysqlRouteConfig {
  private final IRoutePropertiesService routePropertiesService;
  private final IGatewayRouteService gatewayRouteService;

  public MysqlRouteConfig(IRoutePropertiesService routePropertiesService, IGatewayRouteService gatewayRouteService) {
    this.routePropertiesService = routePropertiesService;
    this.gatewayRouteService = gatewayRouteService;
  }

  /**
   * 初始化 gatewayProperties 中的 route
   *
   * @param gatewayProperties
   * @return
   */
  @Bean
  public List<RouteDefinition> initMysqlRouteDefinition(GatewayProperties gatewayProperties) {
    List<RouteDefinition> gatewayPropertiesRoutes = gatewayProperties.getRoutes();

    //初始化数据库路由信息
    List<RouteDefinition> routeDefinitionList = routePropertiesService.getRouteDefinitionList();
    if (CollectionUtils.isEmpty(gatewayProperties.getRoutes()) && CollectionUtils.isEmpty(routeDefinitionList)) {
      throw new BizBaseException(HprmcExceptionCode.ROUTE_NOT_FOUND);
    }

    Set<String> routeIds = routeDefinitionList.stream()
        .map(RouteDefinition::getId).collect(Collectors.toSet());
    if (gatewayPropertiesRoutes.stream().anyMatch(r -> routeIds.contains(r.getId()))) {
      throw new BizBaseException(HprmcExceptionCode.ROUTE_INIT_CONFLICT);
    }

    //将配置文件中的路由信息添加到 InMemoryRouteDefinitionRepository 成员变量中
    if (!CollectionUtils.isEmpty(gatewayPropertiesRoutes)) {
      gatewayPropertiesRoutes.forEach(gatewayRouteService::addInMemoryRouteRefresh);
    }

    //写到 InMemoryRouteDefinitionRepository 成员初始化缓存
    if (!CollectionUtils.isEmpty(routeDefinitionList)) {
      routeDefinitionList.forEach(gatewayRouteService::addInMemoryRouteRefresh);
    }
    return routeDefinitionList;
  }
}
