python GUI库图形界面开发之PyQt5 Qt Designer工具(Qt设计师)详细使用方法及Designer ui文件转py文件方法

PyQt5 Qt Designer (Qt设计师)

PyQt5是对Qt所有类进行封装, Qt能开发的东西, PyQt都能开发.

Qt是强大的GUI库之一, 用C++开发, 并且跨平台.

PyQt双许可证, 要么选择GPL(自由软件协议)将代码开源, 要么选择商业许可交商业许可费.

PySide拥有LGPL 2.1授权许可, 可开发 免费开源软件 和 私有商业软件. 把PyQt5代码切换到PySide2代码是相当容易的, 这也是为什么选择学习PyQt5的原因

准备工作

  1. 安装PyQt5: pip install pyqt5
  2. 安装Qt工具: pip install pyqt5-tools
  3. 配置Qt工具系统环境变量: Path=C:\Code\Python_Vir\python1\Lib\site-packages\pyqt5_tools

Qt Designer (Qt设计师)

强大的可视化GUI设计工具, 帮助我们快速开发PyQt.

它生成UI界面为.ui文件, 通过命令将.ui转为.py文件.

1.启动Qt Designer

执行命令designer, 便会弹出以下界面

最常用的就是创建 Widget(通用窗口) 和 MainWindow(主窗口), 这里我们创建一个 MainWindow.

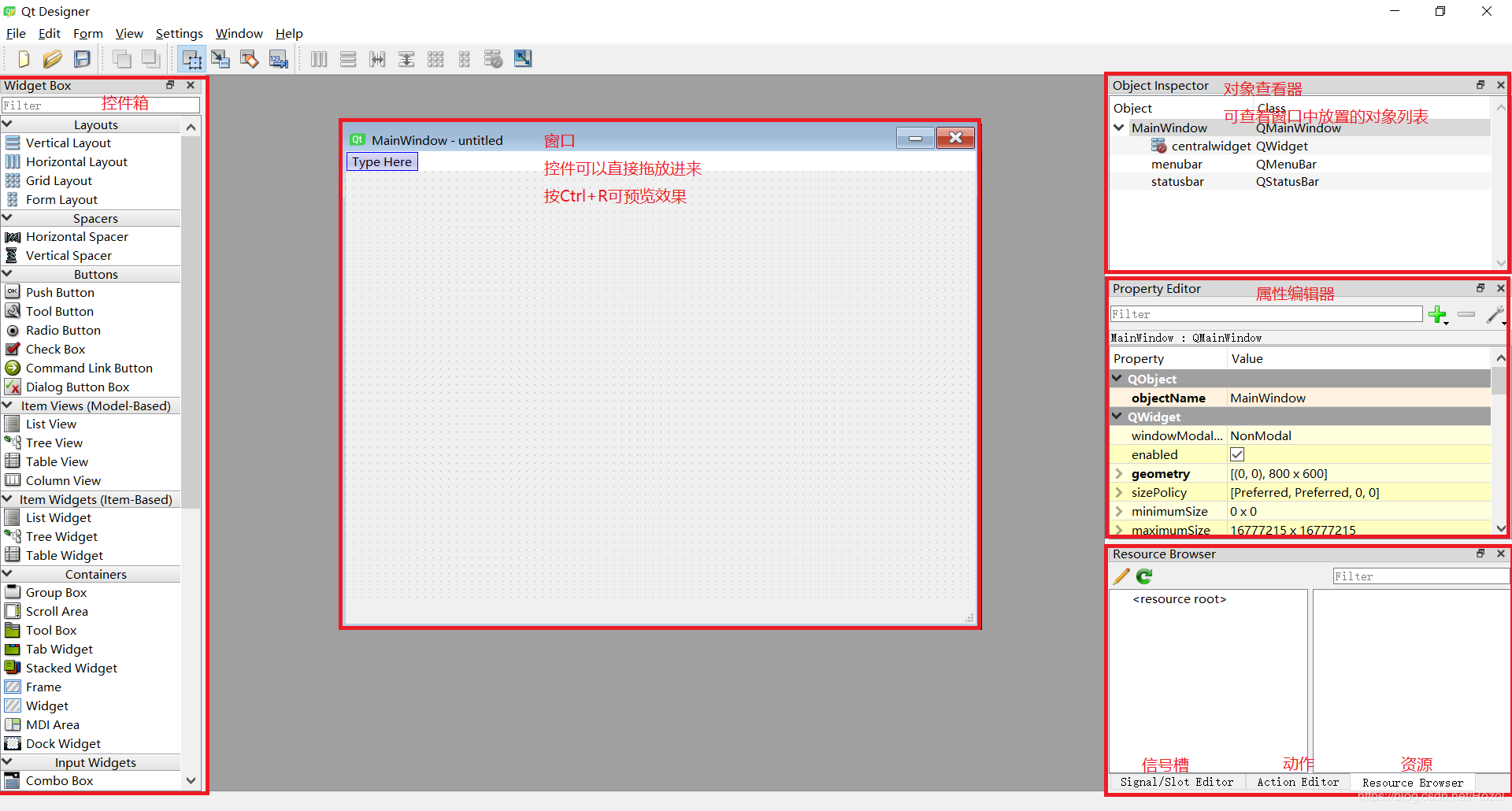

下面简单介绍下主要功能:

文件保存为xxx.ui文件, 可以用文本及编辑打开编辑, 其数据是XML格式的.

2.将xxx.ui文件转为xxx.py文件

通过以下命令行执行, 即可生成 designer_demo.py 文件

pyuic5 -o designer_demo.py designer_demo.ui

3.运行布局文件

导入并继承它

from designer_demo import Ui_MainWindow
class MyDesiger(QMainWindow, Ui_MainWindow):

编写以下代码, 放在designer_demo.py同文件夹下, 运行即可

import sys
from PyQt5.QtWidgets import QMainWindow, QApplication
from designer_demo import Ui_MainWindow


class MyDesiger(QMainWindow, Ui_MainWindow):
  def __init__(self, parent=None):
    super(MyDesiger, self).__init__(parent)
    self.setupUi(self)

if __name__ == "__main__":
  app = QApplication(sys.argv)
  ui = MyDesiger()
  ui.show()
  sys.exit(app.exec_())

控件箱简介

Layouts 布局 (选中控件 -> Lay out(右键) -> 选择布局)

  • Vertical Layout: 垂直布局
  • Horizontal Layout: 水平布局
  • Grid Layout: 网格布局 (划分为 行 和 列)
  • Form Layout: 表单布局 (左列标签, 右列控件)

Containers 容器

  • Group Box
  • Scroll Area
  • Tool Box
  • Tab Widge
  • Stacked Widget
  • Frame: 帧容器, 可放入布局 / 控件等
  • Widget: 窗口容器
  • MDI Area
  • Dock Widget

Item Widgets 条目控件

  • List Widget: 列表条目
  • Tree Widget: 树形条目
  • Table Widget: 标签页条目

Spacers 间隔(透明)

  • Horizontal Spacer: 水平间隔
  • Vertical Spacer: 垂直间隔

Buttons 按钮

  • Push Button: 按钮
  • Tool Button: 工具箱按钮 (…)
  • Radio Button: 单选框
  • Check Box: 多选框
  • Command Link Button:
  • Dialog Button Box: Dialog 按钮 (ok | cancel)

Input Widgets 输入控件

  • Combo Box: 下拉框
  • Font Combo Box: 字体下拉框
  • Line Edit: 行文本编辑框
  • Text Edit: 文本编辑框
  • Plain Text Edit: 文本编辑框
  • Spin Box: 选择整数值
  • Double Spin Box: 选择浮点数值
  • Time Edit: 时间选择框
  • Data Edit: 日期选择框
  • Data/Time Edit: 日期 时间 选择框
  • Dial: 圆形滚动表盘
  • Horizontal Scroll Bar: 水平滚动条
  • Vertical Scroll Bar: 垂直滚动条
  • Horizontal Slider: 水平拖动条
  • Vertical Slider: 垂直拖动条
  • Key Sequence Edit: 按键编辑框

Display Widgets 显示控件

  • Label: 标签 (显示文字 / 图片等)
  • Text Browser: 文本浏览(不可编辑)
  • Graphics View: 绘画
  • Calendar Widget: 日历
  • LCD Number: LCD数字显示屏
  • Progress Bar: 进度条
  • Horizontal Line: 水平线
  • Vertical Line: 垂直线
  • OpenGL Widget: OpenGl

控件属性简介

objectName: 控件对象名

geometry: 相对坐标(px) x,y,width,height

sizePolicy: 控件大小策略

  • Fixed: 控件有 sizeHint 尺寸且尺寸不变
  • Minimum: 控件有 sizeHint 最小尺寸, 尺寸可变大
  • Maximum: 控件有 sizeHint 最大尺寸, 尺寸可变小
  • Preferred: 控件有 sizeHint 期望尺寸, 有minisizeHint最小尺寸, 尺寸可变大
  • Expanding: 控件有 minisizeHint 最小尺寸, 希望更大尺寸
  • MinimumExpanding: 控件有 sizeHint 最小尺寸, 希望更大磁村
  • Ignored: 无视 sizeHint 和 minisizeHint, 按默认设置

minimumSize: 最小尺寸

maximumSize: 最大尺寸 (固定尺寸: minimumSize=maximumSize)

font: 字体

cursor: 光标

windowTitle: 窗口标题

WindowsIcon: 窗口图标

iconSize: 图标大小

toolTip: 提示泡提示信息

statusTip: 状态栏提示信息

text: 控件文本

shortcut: 快捷键

horizontalSpacer: 水平间距

信号(signal)和槽(slot)

PyQt5处理事件有个signal and slot机制, 事件触发产生信号(signal), 当信号发送(emit())时, 连接的槽(slot)便会执行.

信号与槽的连接

sender.signal.connect(receiver.slot)

# 例子
btn.clicked.connect(self.buttonClicked)

快速连接伙伴 (信号槽)

按F4选择 Edit Signal/Slot 模式 -> 鼠标按住控件1拖拽到控件2上松开 -> 弹出对话框, 选择两边连接事件 -> ok -> 按F3切换回 Edit Widgets 模式

演示:

菜单栏

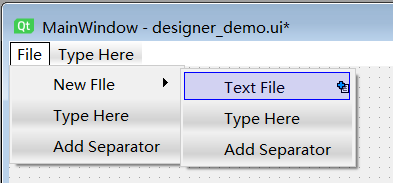

菜单栏通过双击 Type Here 添加一级菜单(File), 点开一级菜单双击 Type Here 添加动作(New File), 若点了后面的+, 并添加动作(Text File), 则动作(New File)将变成子菜单.

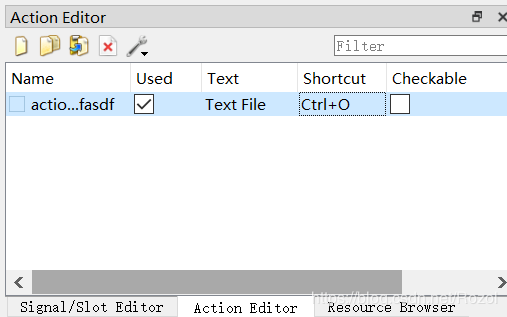

并且我们可以在 动作编辑器 里修改 菜单里的动作

加载资源文件

1.加载资源

2.使用资源

把Label控件拖到窗口上 -> 属性设置pixmap

3.编译成可执行代码

除了需要把.ui文件转成.py文件外, 还需要把.qrc文件转成.py文件

pyrcc5 app.qrc -o app.py

代码处理

import app
self.label.setPixmap(QtGui.QPixmap(":/pic/designer1.png"))

本文简单介绍了PyQt5 Qt Designer (Qt设计师)的使用方法,更多关于PyQt5 Qt Designer (Qt设计师)的使用方法请查看下面的相关链接
