解析Linux源码之epoll

一、前言

在linux的高性能网络编程中,绕不开的就是epoll。和select、poll等系统调用相比,epoll在需要监视大量文件描述符并且其中只有少数活跃的时候,表现出无可比拟的优势。epoll能让内核记住所关注的描述符,并在对应的描述符事件就绪的时候,在epoll的就绪链表中添加这些就绪元素,并唤醒对应的epoll等待进程。

二、简单的epoll例子

下面的例子,是从笔者本人用c语言写的dbproxy中的一段代码。由于细节过多,所以做了一些删减。

int init_reactor(int listen_fd,int worker_count){
	......
	// 创建多个epoll fd,以充分利用多核
	for(i=0;i<worker_count;i++){
		reactor->worker_fd = epoll_create(EPOLL_MAX_EVENTS);
	}
	/* epoll add listen_fd and accept */
	// 将accept后的事件加入到对应的epoll fd中
	int client_fd = accept(listen_fd,(struct sockaddr *)&client_addr,&client_len)));
	// 将连接描述符注册到对应的worker里面
	epoll_ctl(reactor->client_fd,EPOLL_CTL_ADD,epifd,&event);
}
// reactor的worker线程
static void* rw_thread_func(void* arg){
	......

	for(;;){
		  // epoll_wait等待事件触发
        int retval = epoll_wait(epfd,events,EPOLL_MAX_EVENTS,500);
        if(retval > 0){
        	for(j=0; j < retval; j++){
        		// 处理读事件
        	   if(event & EPOLLIN){
                 handle_ready_read_connection(conn);
                 continue;
             }
             /* 处理其它事件 */
        	}
        }
	}
	......
}

上述代码事实上就是实现了一个reactor模式中的accept与read/write处理线程,如下图所示:

2.1、epoll_create

Unix的万物皆文件的思想在epoll里面也有体现,epoll_create调用返回一个文件描述符,此描述符挂载在anon_inode_fs(匿名inode文件系统)的根目录下面。让我们看下具体的epoll_create系统调用源码:

SYSCALL_DEFINE1(epoll_create, int, size)
{
	if (size <= 0)
		return -EINVAL;

	return sys_epoll_create1(0);
}

由上述源码可见,epoll_create的参数是基本没有意义的,kernel简单的判断是否为0,然后就直接就调用了sys_epoll_create1。由于linux的系统调用是通过(SYSCALL_DEFINE1,SYSCALL_DEFINE2......SYSCALL_DEFINE6)定义的,那么sys_epoll_create1对应的源码即是SYSCALL_DEFINE(epoll_create1)。

(注:受限于寄存器数量的限制,(80x86下的)kernel限制系统调用最多有6个参数。据ulk3所述,这是由于32位80x86寄存器的限制)

接下来,我们就看下epoll_create1的源码:

SYSCALL_DEFINE1(epoll_create1, int, flags)
{
	// kzalloc(sizeof(*ep), GFP_KERNEL),用的是内核空间
	error = ep_alloc(&ep);
	// 获取尚未被使用的文件描述符,即描述符数组的槽位
	fd = get_unused_fd_flags(O_RDWR | (flags & O_CLOEXEC));
	// 在匿名inode文件系统中分配一个inode,并得到其file结构体
	// 且file->f_op = &eventpoll_fops
	// 且file->private_data = ep;
	file = anon_inode_getfile("[eventpoll]", &eventpoll_fops, ep,
				 O_RDWR | (flags & O_CLOEXEC));
	// 将file填入到对应的文件描述符数组的槽里面
	fd_install(fd,file);
	ep->file = file;
	return fd;
}

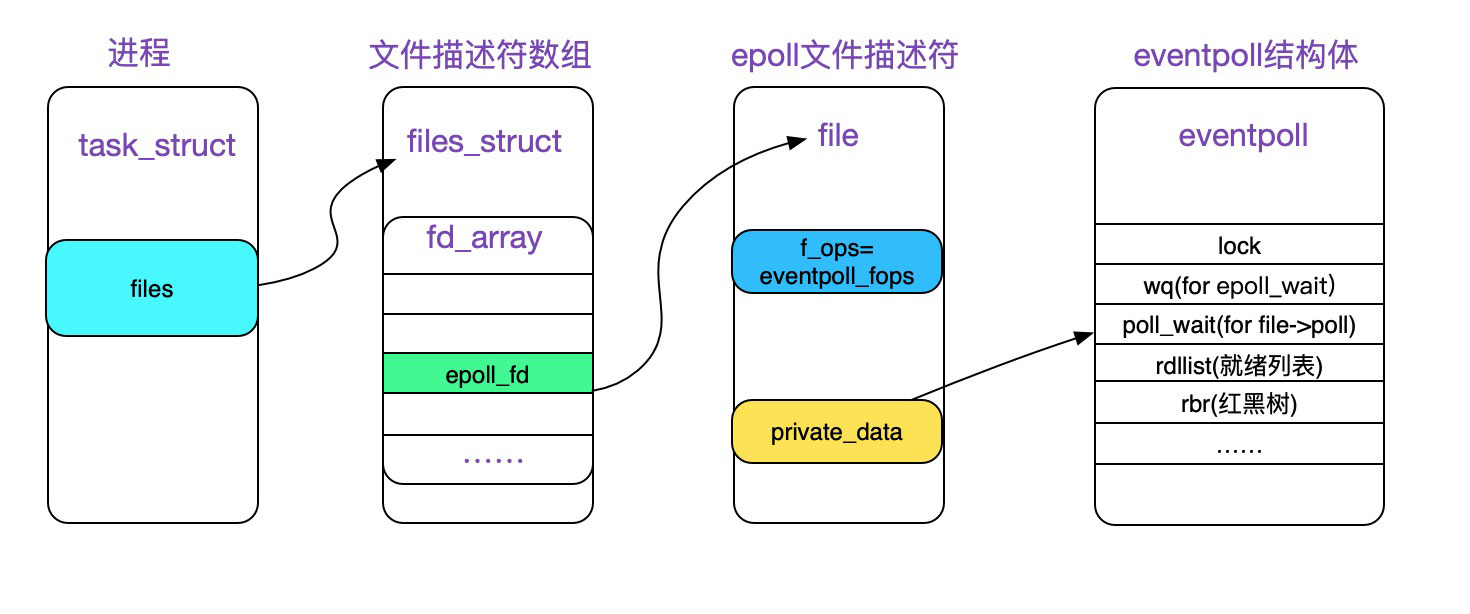

最后epoll_create生成的文件描述符如下图所示:

2.2、struct eventpoll

所有的epoll系统调用都是围绕eventpoll结构体做操作,现简要描述下其中的成员:

/*
 * 此结构体存储在file->private_data中
 */
struct eventpoll {
	// 自旋锁,在kernel内部用自旋锁加锁,就可以同时多线(进)程对此结构体进行操作
	// 主要是保护ready_list
	spinlock_t lock;
	// 这个互斥锁是为了保证在eventloop使用对应的文件描述符的时候,文件描述符不会被移除掉
	struct mutex mtx;
	// epoll_wait使用的等待队列,和进程唤醒有关
	wait_queue_head_t wq;
	// file->poll使用的等待队列,和进程唤醒有关
	wait_queue_head_t poll_wait;
	// 就绪的描述符队列
	struct list_head rdllist;
	// 通过红黑树来组织当前epoll关注的文件描述符
	struct rb_root rbr;
	// 在向用户空间传输就绪事件的时候,将同时发生事件的文件描述符链入到这个链表里面
	struct epitem *ovflist;
	// 对应的user
	struct user_struct *user;
	// 对应的文件描述符
	struct file *file;
	// 下面两个是用于环路检测的优化
	int visited;
	struct list_head visited_list_link;
};

本文讲述的是kernel是如何将就绪事件传递给epoll并唤醒对应进程上,因此在这里主要聚焦于(wait_queue_head_t wq)等成员。

2.3、epoll_ctl(add)

我们看下epoll_ctl(EPOLL_CTL_ADD)是如何将对应的文件描述符插入到eventpoll中的。
借助于spin_lock(自旋锁)和mutex(互斥锁),epoll_ctl调用可以在多个KSE(内核调度实体,即进程/线程)中并发执行。

SYSCALL_DEFINE4(epoll_ctl, int, epfd, int, op, int, fd,
		struct epoll_event __user *, event)
{
	/* 校验epfd是否是epoll的描述符 */
	// 此处的互斥锁是为了防止并发调用epoll_ctl,即保护内部数据结构
	// 不会被并发的添加修改删除破坏
	mutex_lock_nested(&ep->mtx, 0);
	switch (op) {
		case EPOLL_CTL_ADD:
			...
			// 插入到红黑树中
			error = ep_insert(ep, &epds, tfile, fd);
			...
			break;
		......
	}
	mutex_unlock(&ep->mtx);
}

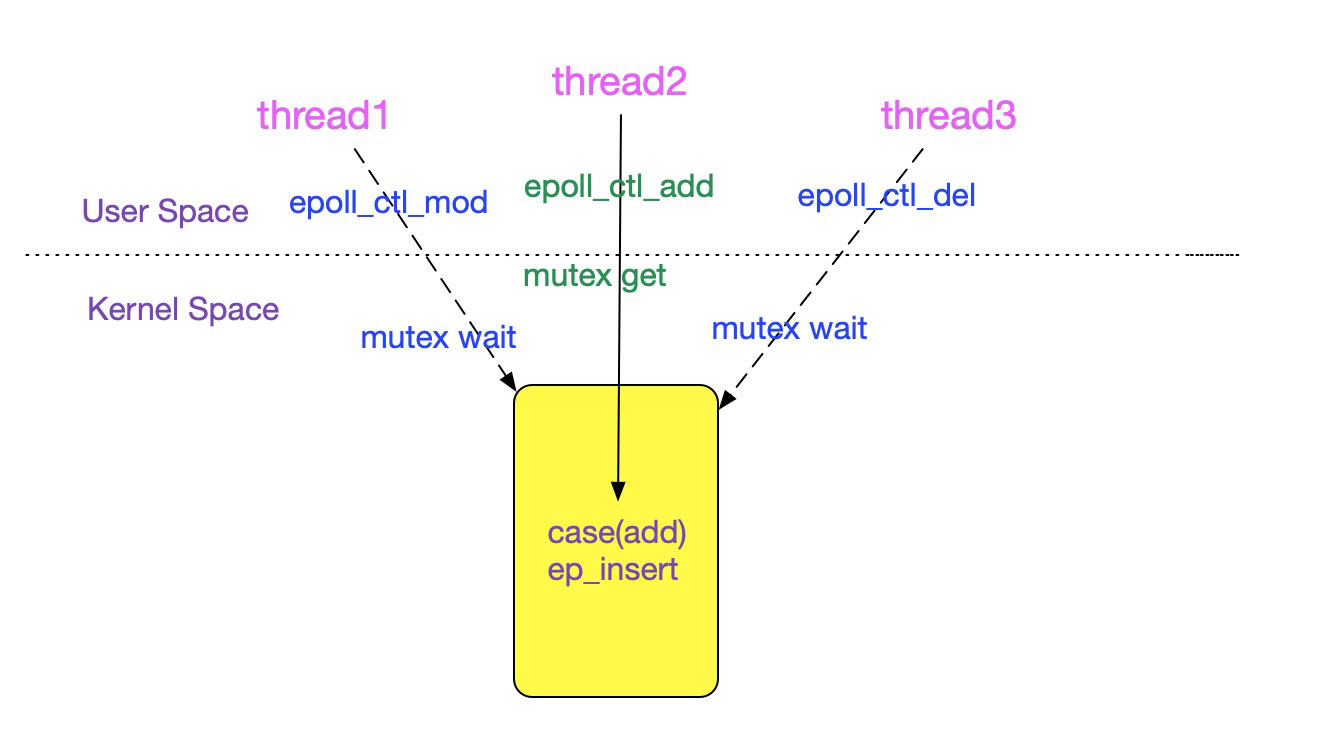

上述过程如下图所示:

2.4、ep_insert

在ep_insert中初始化了epitem,然后初始化了本文关注的焦点,即事件就绪时候的回调函数,代码如下所示:

static int ep_insert(struct eventpoll *ep, struct epoll_event *event,
		     struct file *tfile, int fd)
{
	/* 初始化epitem */
	// &epq.pt->qproc = ep_ptable_queue_proc
	init_poll_funcptr(&epq.pt, ep_ptable_queue_proc);
	// 在这里将回调函数注入
	revents = tfile->f_op->poll(tfile, &epq.pt);
	// 如果当前有事件已经就绪,那么一开始就会被加入到ready list
	// 例如可写事件
	// 另外,在tcp内部ack之后调用tcp_check_space,最终调用sock_def_write_space来唤醒对应的epoll_wait下的进程
	if ((revents & event->events) && !ep_is_linked(&epi->rdllink)) {
		list_add_tail(&epi->rdllink, &ep->rdllist);
		// wake_up ep对应在epoll_wait下的进程
		if (waitqueue_active(&ep->wq)){
			wake_up_locked(&ep->wq);
		}
		......
	}
	// 将epitem插入红黑树
	ep_rbtree_insert(ep, epi);
	......
}

2.5、tfile->f_op->poll的实现

向kernel更底层注册回调函数的是tfile->f_op->poll(tfile, &epq.pt)这一句,我们来看一下对于对应的socket文件描述符,其fd=>file->f_op->poll的初始化过程:

// 将accept后的事件加入到对应的epoll fd中
int client_fd = accept(listen_fd,(struct sockaddr *)&client_addr,&client_len)));
// 将连接描述符注册到对应的worker里面
epoll_ctl(reactor->client_fd,EPOLL_CTL_ADD,epifd,&event);

回顾一下上述user space代码,fd即client_fd是由tcp的listen_fd通过accept调用而来,那么我们看下accept调用链的关键路径:

accept

      |->accept4

            |->sock_attach_fd(newsock, newfile, flags & O_NONBLOCK);

                  |->init_file(file,...,&socket_file_ops);

                        |->file->f_op = fop;

                              /* file->f_op = &socket_file_ops */

            |->fd_install(newfd, newfile); // 安装fd

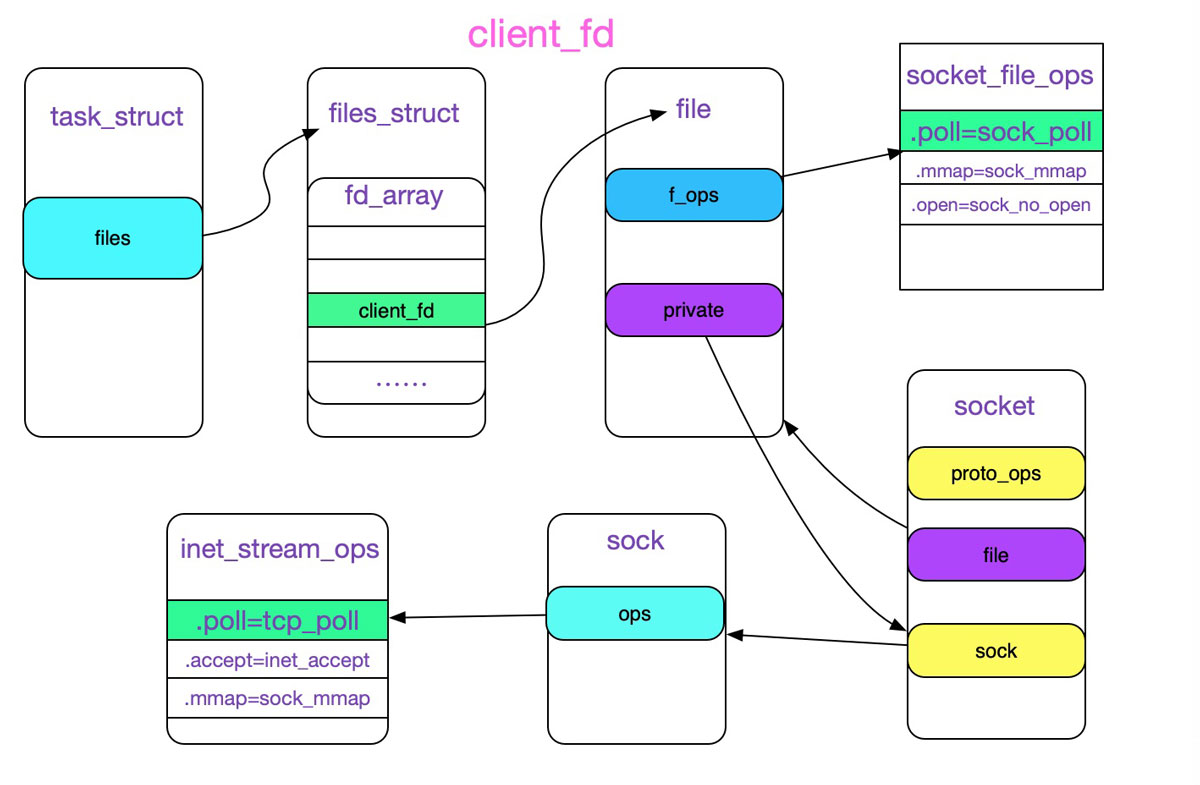

那么,由accept获得的client_fd的结构如下图所示:

(注:由于是tcp socket,所以这边sock->ops=inet_stream_ops,既然知道了tfile->f_op->poll的实现,我们就可以看下此poll是如何将安装回调函数的。

2.6、回调函数的安装

kernel的调用路径如下:

sock_poll /*tfile->f_op->poll(tfile, &epq.pt)*/;

|->sock->ops->poll

|->tcp_poll

/* 这边重要的是拿到了sk_sleep用于KSE(进程/线程)的唤醒 */

|->sock_poll_wait(file, sk->sk_sleep, wait);

|->poll_wait

|->p->qproc(filp, wait_address, p);

/* p为&epq.pt,而且&epq.pt->qproc= ep_ptable_queue_proc*/

|-> ep_ptable_queue_proc(filp,wait_address,p);

绕了一大圈之后,我们的回调函数的安装其实就是调用了eventpoll.c中的ep_ptable_queue_proc,而且向其中传递了sk->sk_sleep作为其waitqueue的head,其源码如下所示:

static void ep_ptable_queue_proc(struct file *file, wait_queue_head_t *whead,
				 poll_table *pt)
{
	// 取出当前client_fd对应的epitem
	struct epitem *epi = ep_item_from_epqueue(pt);
	// &pwq->wait->func=ep_poll_callback,用于回调唤醒
	// 注意,这边不是init_waitqueue_entry,即没有将当前KSE(current,当前进程/线程)写入到
	// wait_queue当中,因为不一定是从当前安装的KSE唤醒,而应该是唤醒epoll\_wait的KSE
	init_waitqueue_func_entry(&pwq->wait, ep_poll_callback);
	// 这边的whead是sk->sk_sleep,将当前的waitqueue链入到socket对应的sleep列表
	add_wait_queue(whead, &pwq->wait);
}

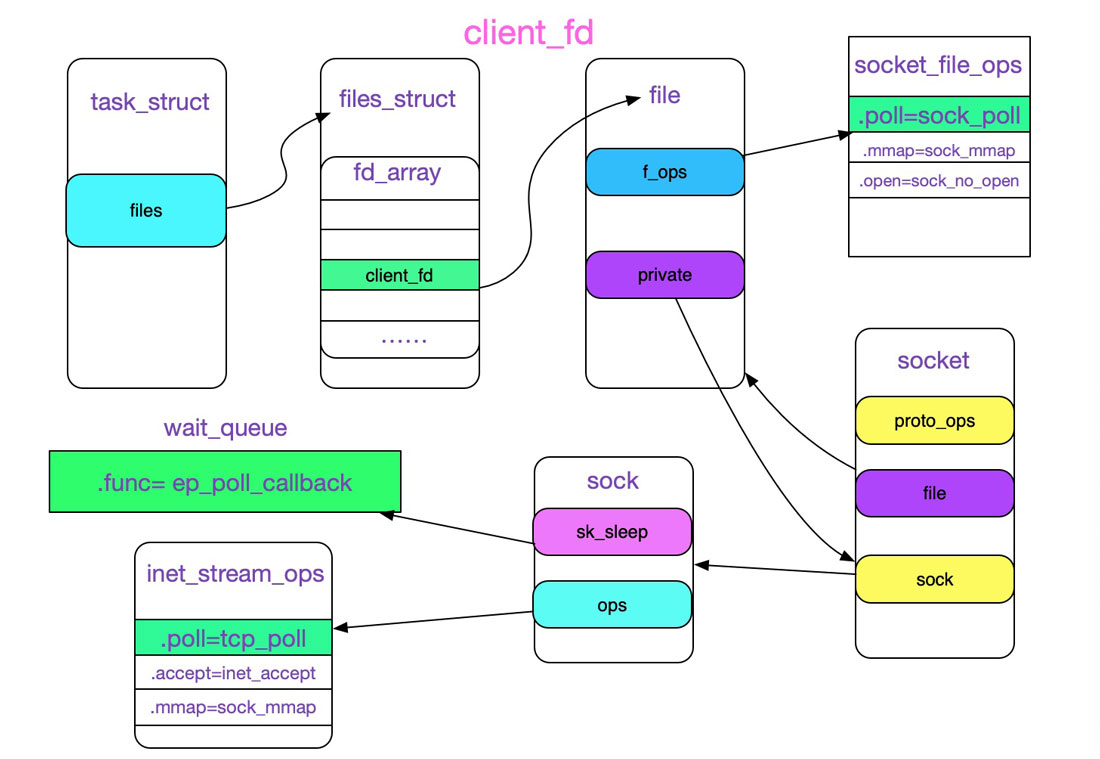

这样client_fd的结构进一步完善,如下图所示:

ep_poll_callback函数是唤醒对应epoll_wait的地方,我们将在后面一起讲述。

2.7、epoll_wait

epoll_wait主要是调用了ep_poll:

SYSCALL_DEFINE4(epoll_wait, int, epfd, struct epoll_event __user *, events,
		int, maxevents, int, timeout)
{
	/* 检查epfd是否是epoll\_create创建的fd */
	// 调用ep_poll
	error = ep_poll(ep, events, maxevents, timeout);
	...
}

紧接着,我们看下ep_poll函数:

static int ep_poll(struct eventpoll *ep, struct epoll_event __user *events,
		   int maxevents, long timeout)
{
	......
retry:
	// 获取spinlock
	spin_lock_irqsave(&ep->lock, flags);
	// 将当前task_struct写入到waitqueue中以便唤醒
	// wq_entry->func = default_wake_function;
	init_waitqueue_entry(&wait, current);
	// WQ_FLAG_EXCLUSIVE,排他性唤醒,配合SO_REUSEPORT从而解决accept惊群问题
	wait.flags |= WQ_FLAG_EXCLUSIVE;
	// 链入到ep的waitqueue中
	__add_wait_queue(&ep->wq, &wait);
	for (;;) {
		// 设置当前进程状态为可打断
		set_current_state(TASK_INTERRUPTIBLE);
		// 检查当前线程是否有信号要处理,有则返回-EINTR
		if (signal_pending(current)) {
			res = -EINTR;
			break;
		}
		spin_unlock_irqrestore(&ep->lock, flags);
		// schedule调度,让出CPU
		jtimeout = schedule_timeout(jtimeout);
		spin_lock_irqsave(&ep->lock, flags);
	}
	// 到这里,表明超时或者有事件触发等动作导致进程重新调度
	__remove_wait_queue(&ep->wq, &wait);
	// 设置进程状态为running
	set_current_state(TASK_RUNNING);
	......
	// 检查是否有可用事件
	eavail = !list_empty(&ep->rdllist) || ep->ovflist != EP_UNACTIVE_PTR;
	......
	// 向用户空间拷贝就绪事件
	ep_send_events(ep, events, maxevents)
}

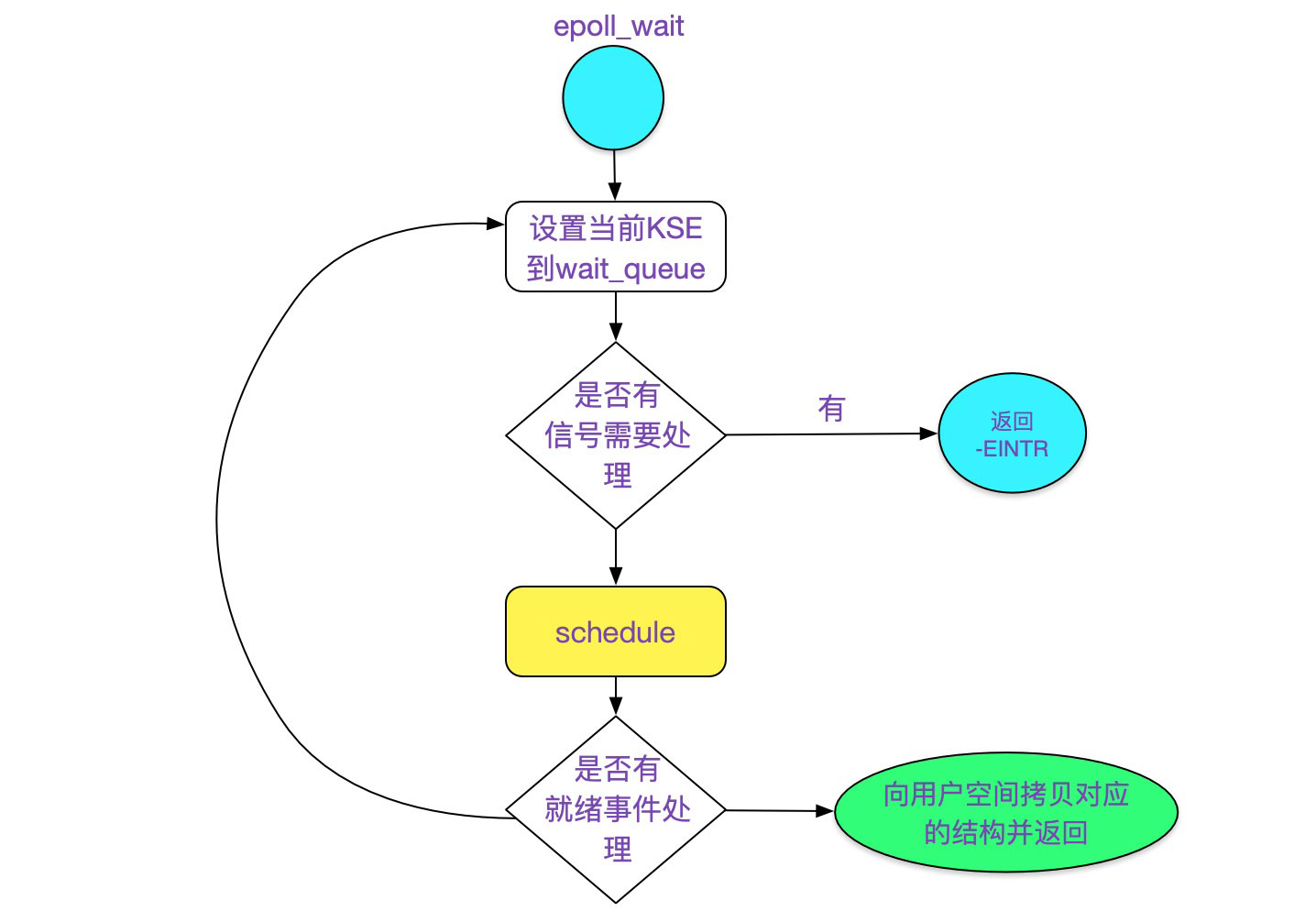

上述逻辑如下图所示:

2.8、ep_send_events

ep_send_events函数主要就是调用了ep_scan_ready_list,顾名思义ep_scan_ready_list就是扫描就绪列表:

static int ep_scan_ready_list(struct eventpoll *ep,
			      int (*sproc)(struct eventpoll *,
					   struct list_head *, void *),
			      void *priv,
			      int depth)
{
	...
	// 将epfd的rdllist链入到txlist
	list_splice_init(&ep->rdllist, &txlist);
	...
	/* sproc = ep_send_events_proc */
	error = (*sproc)(ep, &txlist, priv);
	...
	// 处理ovflist,即在上面sproc过程中又到来的事件
	...
}

其主要调用了ep_send_events_proc:

static int ep_send_events_proc(struct eventpoll *ep, struct list_head *head,
			       void *priv)
{
	for (eventcnt = 0, uevent = esed->events;
	     !list_empty(head) && eventcnt < esed->maxevents;) {
	   // 遍历ready list
		epi = list_first_entry(head, struct epitem, rdllink);
		list_del_init(&epi->rdllink);
		// readylist只是表明当前epi有事件,具体的事件信息还是得调用对应file的poll
		// 这边的poll即是tcp_poll,根据tcp本身的信息设置掩码(mask)等信息 & 上兴趣事件掩码,则可以得知当前事件是否是epoll_wait感兴趣的事件
		revents = epi->ffd.file->f_op->poll(epi->ffd.file, NULL) &
			epi->event.events;
		if(revents){
			/* 将event放入到用户空间 */
			/* 处理ONESHOT逻辑 */
			// 如果不是边缘触发,则将当前的epi重新加回到可用列表中,这样就可以下一次继续触发poll,如果下一次poll的revents不为0,那么用户空间依旧能感知 */
			else if (!(epi->event.events & EPOLLET)){
				list_add_tail(&epi->rdllink, &ep->rdllist);
			}
			/* 如果是边缘触发,那么就不加回可用列表,因此只能等到下一个可用事件触发的时候才会将对应的epi放到可用列表里面*/
			eventcnt++
		}
		/* 如poll出来的revents事件epoll_wait不感兴趣(或者本来就没有事件),那么也不会加回到可用列表 */
		......
	}
	return eventcnt;
}

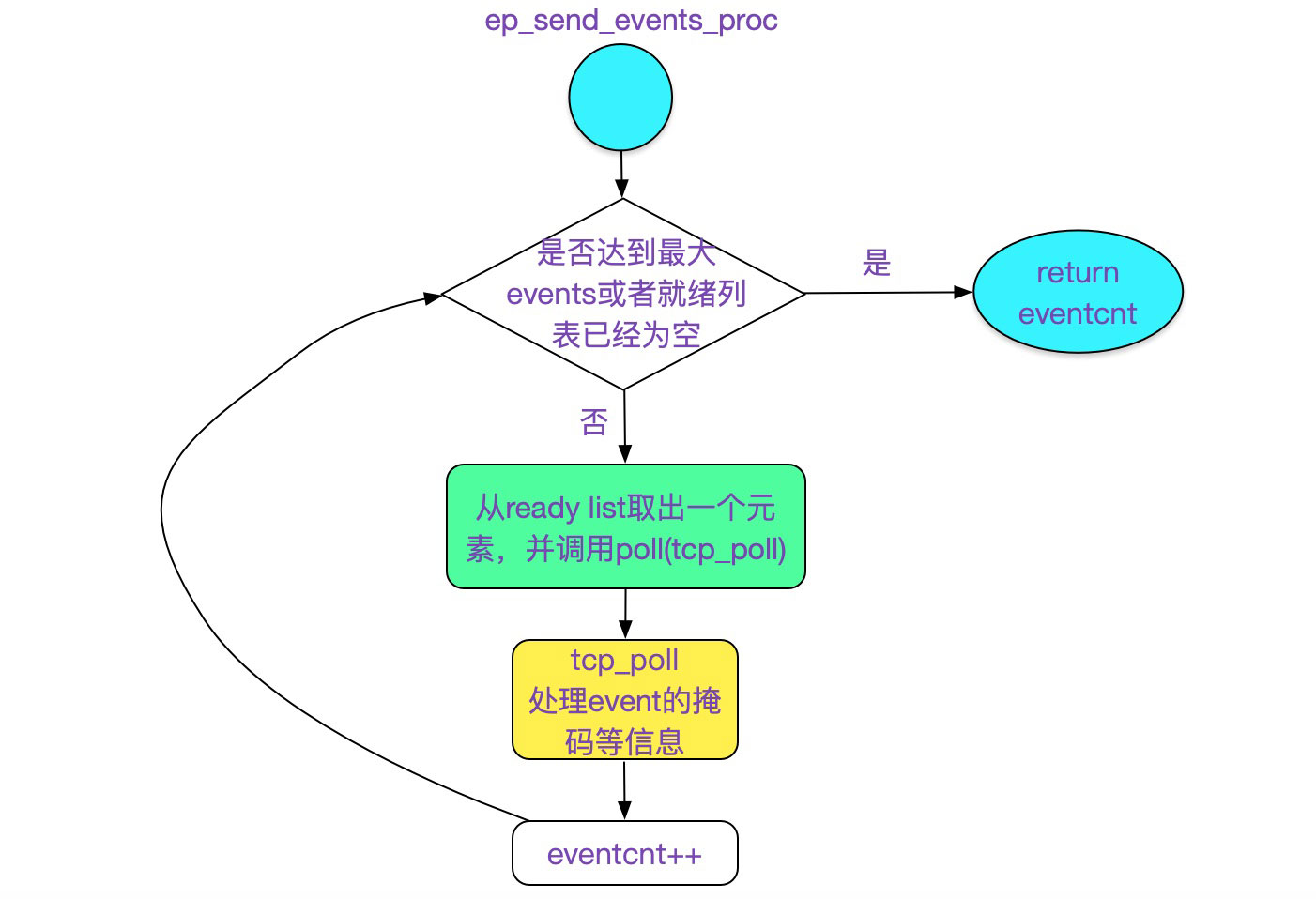

上述代码逻辑如下所示:

三、事件到来添加到epoll就绪队列(rdllist)的过程

经过上述章节的详述之后,我们终于可以阐述,tcp在数据到来时是怎么加入到epoll的就绪队列的了。

3.1、可读事件到来

首先我们看下tcp数据包从网卡驱动到kernel内部tcp协议处理调用链:

step1:

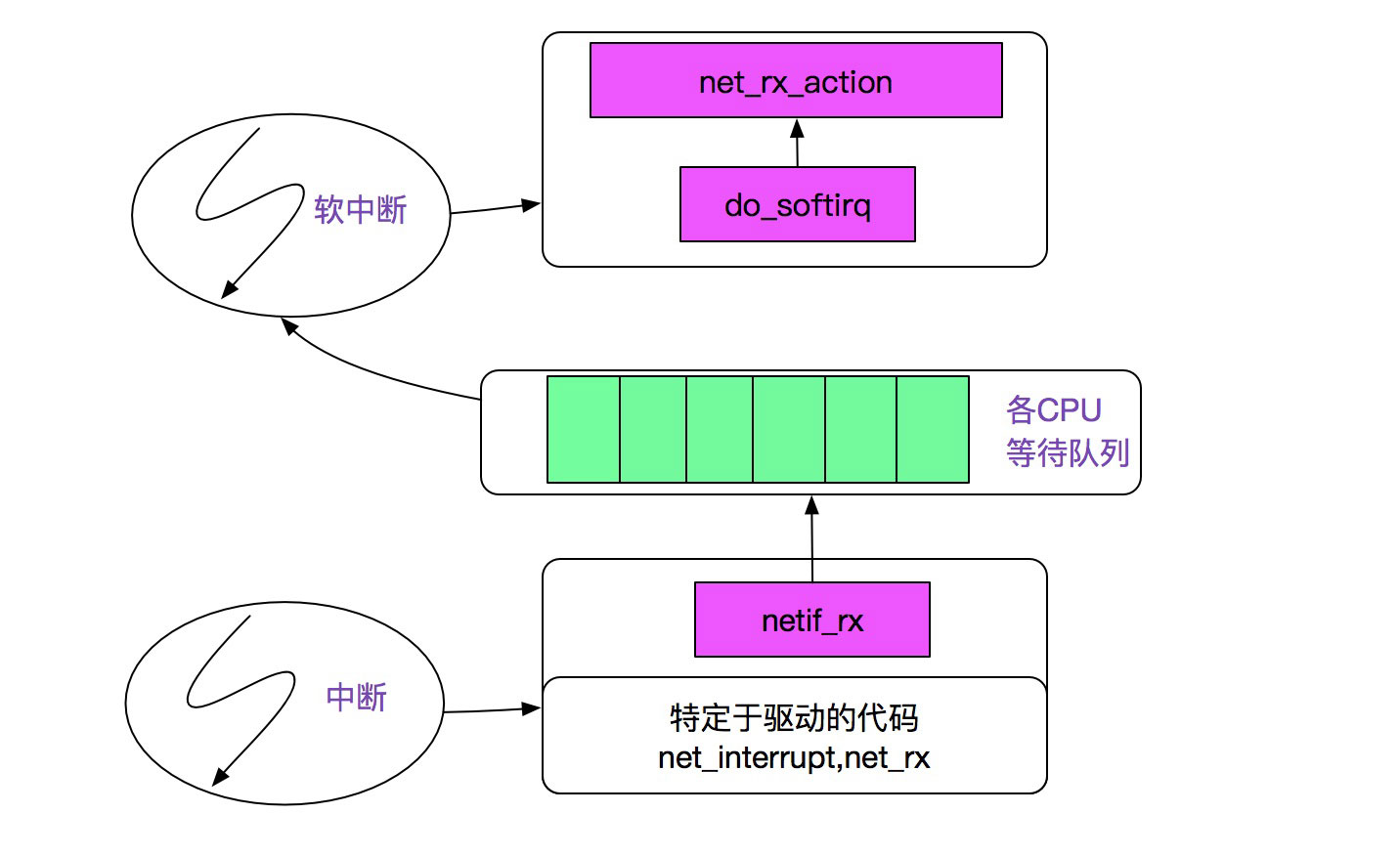

网络分组到来的内核路径,网卡发起中断后调用netif_rx将事件挂入CPU的等待队列,并唤起软中断(soft_irq),再通过linux的软中断机制调用net_rx_action,如下图所示:

注:上图来自PLKA(<<深入Linux内核架构>>)

step2:

紧接着跟踪next_rx_action

next_rx_action

|-process_backlog

......

|->packet_type->func 在这里我们考虑ip_rcv

|->ipprot->handler 在这里ipprot重载为tcp_protocol

(handler 即为tcp_v4_rcv)

我们再看下对应的tcp_v4_rcv

tcp_v4_rcv

      |->tcp_v4_do_rcv

            |->tcp_rcv_state_process

                  |->tcp_data_queue

                        |-> sk->sk_data_ready(sock_def_readable)

                              |->wake_up_interruptible_sync_poll(sk->sleep,...)

                                    |->__wake_up

                                          |->__wake_up_common

                                                |->curr->func

                                                /* 这里已经被ep_insert添加为ep_poll_callback,而且设定了排它标识WQ_FLAG_EXCLUSIVE*/

                                                      |->ep_poll_callback

这样,我们就看下最终唤醒epoll_wait的ep_poll_callback函数:

static int ep_poll_callback(wait_queue_t *wait, unsigned mode, int sync, void *key)
{
	// 获取wait对应的epitem
	struct epitem *epi = ep_item_from_wait(wait);
	// epitem对应的eventpoll结构体
	struct eventpoll *ep = epi->ep;
	// 获取自旋锁,保护ready_list等结构
	spin_lock_irqsave(&ep->lock, flags);
	// 如果当前epi没有被链入ep的ready list,则链入
	// 这样,就把当前的可用事件加入到epoll的可用列表了
	if (!ep_is_linked(&epi->rdllink))
		list_add_tail(&epi->rdllink, &ep->rdllist);
	// 如果有epoll_wait在等待的话,则唤醒这个epoll_wait进程
	// 对应的&ep->wq是在epoll_wait调用的时候通过init_waitqueue_entry(&wait, current)而生成的
	// 其中的current即是对应调用epoll_wait的进程信息task_struct
	if (waitqueue_active(&ep->wq))
		wake_up_locked(&ep->wq);
}

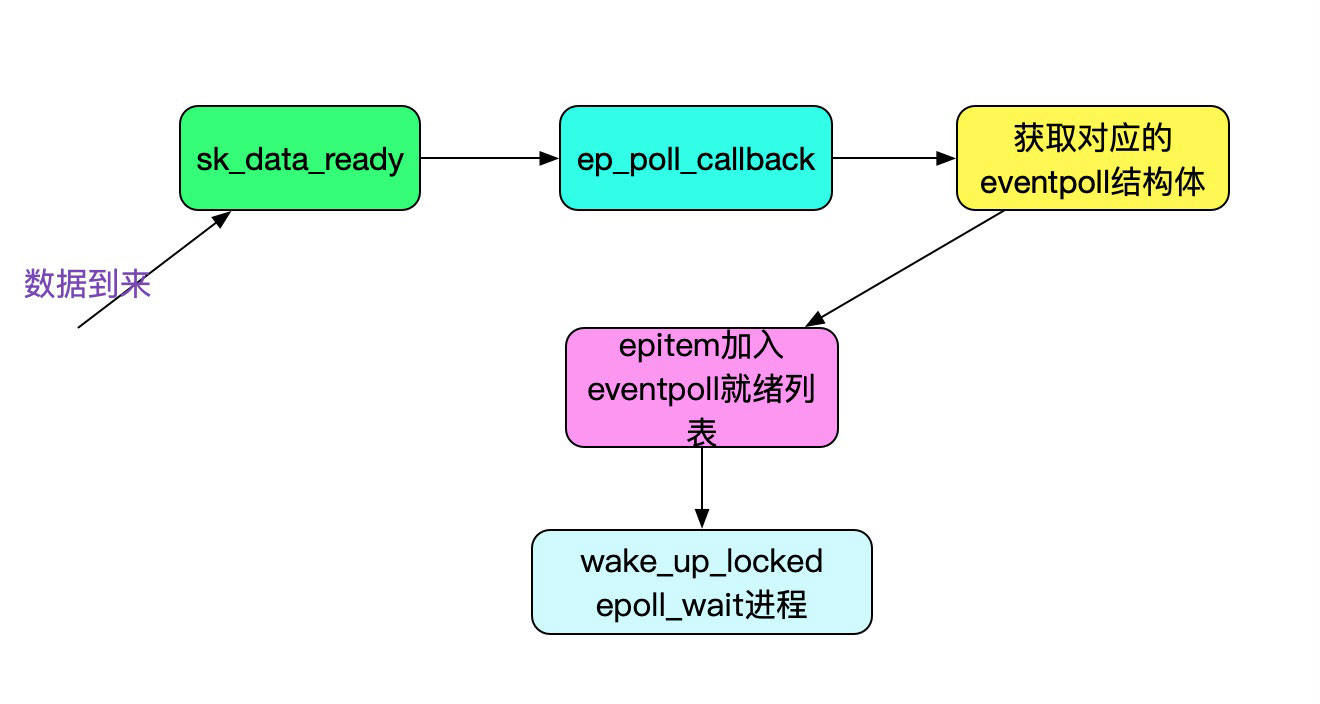

上述过程如下图所示:

最后wake_up_locked调用__wake_up_common,然后调用了在init_waitqueue_entry注册的default_wake_function,调用路径为:

wake_up_locked

|->__wake_up_common

|->default_wake_function

|->try_wake_up (wake up a thread)

|->activate_task

|->enqueue_task    running

将epoll_wait进程推入可运行队列,等待内核重新调度进程,然后epoll_wait对应的这个进程重新运行后,就从schedule恢复,继续下面的ep_send_events(向用户空间拷贝事件并返回)。

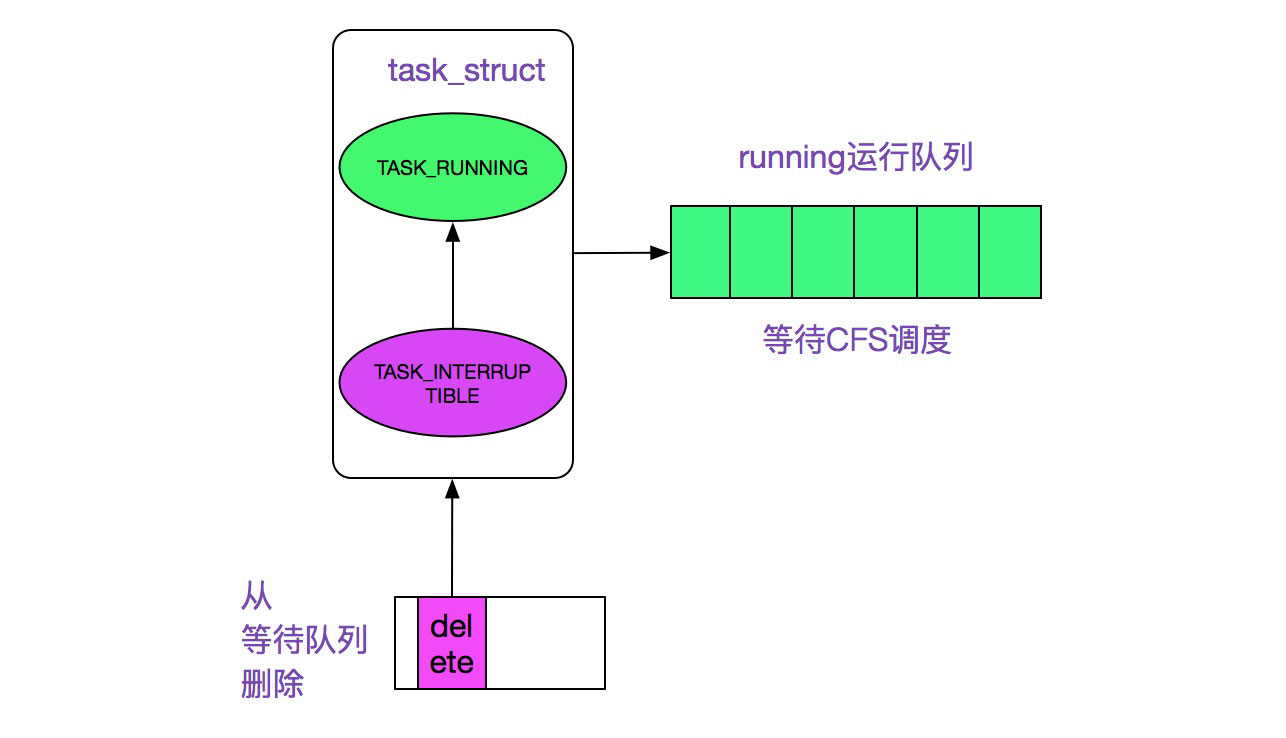

wake_up过程如下图所示:

3.2、可写事件到来

可写事件的运行过程和可读事件大同小异:

首先,在epoll_ctl_add的时候预先会调用一次对应文件描述符的poll,如果返回事件里有可写掩码的时候直接调用wake_up_locked以唤醒对应的epoll_wait进程。

然后,在tcp在底层驱动有数据到来的时候可能携带了ack从而可以释放部分已经被对端接收的数据,于是触发可写事件,这一部分的调用链为:

tcp_input.c

tcp_v4_rcv

|-tcp_v4_do_rcv

|-tcp_rcv_state_process

|-tcp_data_snd_check

|->tcp_check_space

|->tcp_new_space

|->sk->sk_write_space

/* tcp下即是sk_stream_write_space*/

最后在此函数里面sk_stream_write_space唤醒对应的epoll_wait进程

void sk_stream_write_space(struct sock *sk)
{
	// 即有1/3可写空间的时候才触发可写事件
	if (sk_stream_wspace(sk) >= sk_stream_min_wspace(sk) && sock) {
		clear_bit(SOCK_NOSPACE, &sock->flags);

		if (sk->sk_sleep && waitqueue_active(sk->sk_sleep))
			wake_up_interruptible_poll(sk->sk_sleep, POLLOUT |
						POLLWRNORM | POLLWRBAND)
		......
	}
}

四、关闭描述符(close fd)

值得注意的是,我们在close对应的文件描述符的时候,会自动调用eventpoll_release将对应的file从其关联的epoll_fd中删除,kernel关键路径如下:

close fd

      |->filp_close

            |->fput

                  |->__fput

                        |->eventpoll_release

                              |->ep_remove

所以我们在关闭对应的文件描述符后,并不需要通过epoll_ctl_del来删掉对应epoll中相应的描述符。

五、总结

epoll作为linux下非常优秀的事件触发机制得到了广泛的运用。其源码还是比较复杂的,本文只是阐述了epoll读写事件的触发机制。
