Java Structs框架原理案例详解

1 Struts2框架内部执行过程

Structs请求过程源码分析参考链接https://www.jb51.net/article/220585.htm

从上图来看,整个框架的运行过程是围绕着核心过滤器StrutsPrepareAndExecuteFilter展开工作,深入到filter的源码会对理解有所帮助。

一个请求在Struts的处理中大概有以下几个步骤:

  1. 客户端初始化一个指向Servlet容器(Tomcat)的请求;
  2. 这个请求经过一系列的过滤器(Filter)例如ActionContextCleanUp的可选过滤器;
  3. 接着StrutsPrepareAndExecuteFilter被调用,StrutsPrepareAndExecuteFilter询问ActionMapper来决定这个请求是否需要调用某个Action;
  4. ActionMapper决定调用哪个Action,FilterDispatcher把请求的处理交给ActionProxy;
  5. ActionProxy通过Configuration Manager询问框架的配置文件,找到需要调用的Action类;
  6. ActionProxy创建一个ActionInvocation的实例。
  7. ActionInvocation实例使用命名模式来调用,在调用Action的过程前后,涉及到相关拦截器(Intercepter)的调用。
  8. 一旦Action执行完毕,ActionInvocation负责根据struts.xml中的配置找到对应的返回结果。返回结果通常是(但不总是,也可能是另外的一个Action链)一个需要被表示的JSP或者FreeMarker的模版。在表示的过程中可以使用Struts2 框架中继承的标签。在这个过程中需要涉及到ActionMapper。

Structs的核心功能就是将请求委托给哪个Action处理。

到structs2官网上下载Structs-src.zip源文件,将其解压

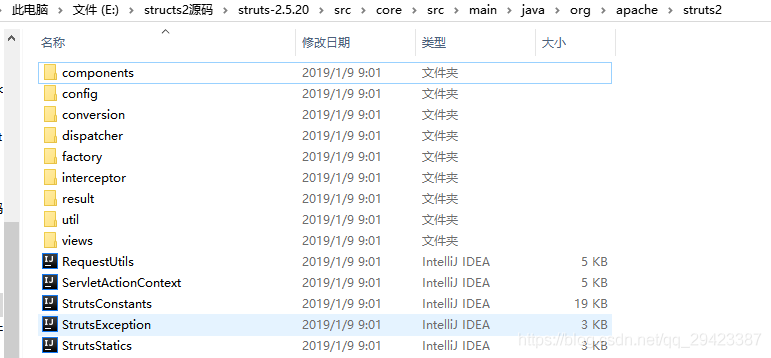

定位到:E:\structs2源码\struts-2.5.20\src\core\src\main\java\org\apache\struts2查看源文件

有关包的说明:

  1. org.apache.struts2. components    该包封装视图组件,Struts2在视图组件上有了很大加强,不仅增加了组件的属性个数,更新增了几个非常有用的组件,如updownselect、doubleselect、datetimepicker、token、tree等。另外,Struts2可视化视图组件开始支持主题(theme),缺省情况下,使用自带的缺省主题,如果要自定义页面效果,需要将组件的theme属性设置为simple。
  2. org.apache.struts2. config
    该包定义与配置相关的接口和类。实际上,工程中的xml和properties文件的读取和解析都是由WebWork完成的,Struts只做了少量的工作。
  3. org.apache.struts2.dispatcher
    Struts2的核心包,最重要的类都放在该包中。
  4. org.apache.struts2.impl
    该包只定义了3个类,他们是StrutsActionProxy、StrutsActionProxyFactory、StrutsObjectFactory,这三个类都是对xwork的扩展。
  5. org.apache.struts2.interceptor
    定义内置的截拦器。
  6. org.apache.struts2.servlet
    用HttpServletRequest相关方法实现principalproxy接口。
  7. org.apache.struts2.util
    实用包
  8. org.apache.struts2.views
    提供freemarker、jsp、velocity等不同类型的页面呈现

根目录下的5个文件说明:

  1. StrutsStatics
    Struts常数。常数可以用来获取或设置对象从行动中或其他集合。
  2. RequestUtils
    请求处理程序类。此类只有一个方法getServletPath,作用检索当前请求的servlet路径
  3. ServletActionContext
    网站的特定的上下文信息
  4. StrutsConstants
    该类提供了框架配置键的中心位置用于存储和检索配置设置。
  5. StrutsException
    通用运行时异常类

(1)Structs2请求过程源码分析:

Struts框架都会在web.xml中注册和映射structs2,配置内容如下:

<filter>
    <filter-name>struts2</filter-name>
    <filter-class>org.apache.struts2.dispatcher.ng.filter.StrutsPrepareAndExecuteFilter</filter-class>
  </filter>
  <filter-mapping>
    <filter-name>struts2</filter-name>
    <url-pattern>/*</url-pattern>
  </filter-mapping>

StrutsPrepareAndExecuteFilter中的方法:

  1. void init(FilterConfig filterConfig)    继承自Filter,过滤器的初始化
  2. doFilter(ServletRequest req, ServletResponse res, FilterChain chain) 继承自Filter,执行过滤器
  3. void destroy()     继承自Filter,用于资源释放
  4. void postInit(Dispatcher dispatcher, FilterConfig filterConfig)     Callback for post initialization(一个空的方法,用于方法回调初始化)

web 容器一启动,就会初始化核心过滤器StrutsPrepareAndExecuteFilter,并且执行初始化方法,初始化方法如下:

public void init(FilterConfig filterConfig) throws ServletException {
        InitOperations init = new InitOperations();
        Dispatcher dispatcher = null;
        try {
            //封装filterConfig,其中有个主要方法getInitParameterNames将参数名字以String格式存储在List中
            FilterHostConfig config = new FilterHostConfig(filterConfig);
            //初始化struts内部日志
            init.initLogging(config);
            //创建dispatcher ,并初始化
            dispatcher = init.initDispatcher(config);
            init.initStaticContentLoader(config, dispatcher);
            //初始化类属性:prepare 、execute
            prepare = new PrepareOperations(filterConfig.getServletContext(), dispatcher);
            execute = new ExecuteOperations(filterConfig.getServletContext(), dispatcher);
            this.excludedPatterns = init.buildExcludedPatternsList(dispatcher);
            //回调空的postInit方法
            postInit(dispatcher, filterConfig);
        } finally {
            if (dispatcher != null) {
                dispatcher.cleanUpAfterInit();
            }
            init.cleanup();
        }
    }

关于封装filterConfig,首先看一下FilterHostConfig,源码如下:

public class FilterHostConfig implements HostConfig {

    private FilterConfig config;
    //构造方法
    public FilterHostConfig(FilterConfig config) {
        this.config = config;
    }
    //根据init-param配置的param-name获取param-value的值
    public String getInitParameter(String key) {
        return config.getInitParameter(key);
    }
    //返回初始化参数名的迭代器
    public Iterator<String> getInitParameterNames() {
        return MakeIterator.convert(config.getInitParameterNames());
    }
    //返回Servlet上下文
    public ServletContext getServletContext() {
        return config.getServletContext();
    }
}

getInitParameterNames是这个类的核心,主要功能就是将Filter初始化参数名称有枚举类型转化为Iterator。

       接下来,看下StrutsPrepareAndExecuteFilter中init方法中dispatcher = init.initDispatcher(config);这是初始化dispatcher的,是通过init对象的initDispatcher方法来初始化的,init是InitOperations类的对象,我们看看InitOperations中initDispatcher方法:

public Dispatcher initDispatcher( HostConfig filterConfig ) {
         Dispatcher dispatcher = createDispatcher(filterConfig);
         dispatcher.init();
        return dispatcher;
    }

   创建Dispatcher 会读取filterConfig(核心过滤器中最下面以一个)中的配置信息,将配置信息解析出来,封装成为一个Map,然后根据上下文和参数Map构建Dispatcher(见源文件Struts2的核心包,最重要的类都放在该包中)

private Dispatcher createDispatcher( HostConfig filterConfig ) {
        //存放参数的Map
        Map<String, String> params = new HashMap<String, String>();
        //将参数存放到Map
        for ( Iterator e = filterConfig.getInitParameterNames(); e.hasNext(); ) {
            String name = (String) e.next();
            String value = filterConfig.getInitParameter(name);
            params.put(name, value);
        }
        //根据servlet上下文和参数Map构造Dispatcher
        return new Dispatcher(filterConfig.getServletContext(), params);
    }

dispatcher对象创建完成,接着就是dispatchar对象的初始化,打开Dispatcher类,看到它的init方法如下:

public void init() {

        if (configurationManager == null) {
            configurationManager = createConfigurationManager(BeanSelectionProvider.DEFAULT_BEAN_NAME);
        }

        try {
            init_FileManager();
            //加载org/apache/struts2/default.properties
            init_DefaultProperties(); // [1]
            //加载struts-default.xml,struts-plugin.xml,struts.xml
            init_TraditionalXmlConfigurations(); // [2]
            init_LegacyStrutsProperties(); // [3]
            //用户自己实现的ConfigurationProviders类
            init_CustomConfigurationProviders(); // [5]
            //Filter的初始化参数
            init_FilterInitParameters() ; // [6]
            init_AliasStandardObjects() ; // [7]

            Container container = init_PreloadConfiguration();
            container.inject(this);
            init_CheckWebLogicWorkaround(container);

            if (!dispatcherListeners.isEmpty()) {
                for (DispatcherListener l : dispatcherListeners) {
                    l.dispatcherInitialized(this);
                }
            }
        } catch (Exception ex) {
            if (LOG.isErrorEnabled())
                LOG.error("Dispatcher initialization failed", ex);
            throw new StrutsException(ex);
        }
    }

 Structs请求过程源码分析参考链接http://www.cnblogs.com/liuling/p/2013-8-10-01.html

Structs 配置文件加载循序:

3 默认拦截器

struts-default.xml配置文件中定义了一个默认拦截器栈,这些拦截器就是动作方法执行之前的要执行的。常用的有封装用户表单数据到javabean的modelDriven拦截器,用于输入验证的validation拦截器,等等

4 view和controller之间的交互

从视图页面每次发来的用户请求会产生一些数据,每次动作类执行之前,核心过滤器StrutsPrepareAndExecuteFilter都会创建两个对象:ActionContext和ValueStack,这两个对象储蓄了动作访问期间用到的所有数据。这些数据又可以在JSP界面上通过stuct标签和OGNL表达式来取得。

  1. ActionContext是一个map数据结构,其中的key是一些常见的域对象(application,session,request等),而value又是一个map。也就是说ActionContext是一个大的map包裹着一些小map。
  2. ValueStack是一个ArrayList数据结构,并且是一个栈结构,每次都在栈顶存取数据。

5 Controller与Model之间的交互

C与M之间的交互比较简单,利用Structs框架提供的拦截器:ModelDriven,即可实现将用户表单提交的数据封装到对应的javabean中。要点:

  1. javabean类自己编写。
  2. 动作实现ModelDriven接口。
  3. 实现抽象方法getModel()。

到此这篇关于Java Structs框架原理案例详解的文章就介绍到这了,更多相关Java Structs框架原理内容请搜索自学编程网以前的文章或继续浏览下面的相关文章希望大家以后多多支持自学编程网!
