PyCharm安装PyQt5及其工具（Qt Designer、PyUIC、PyRcc）的步骤详解

摘要：Qt是常用的用户界面设计工具，而在Python中则使用PyQt这一工具包，它是Python编程语言和Qt库的成功融合。这篇博文通过图文详细介绍在PyCharm中如何完整优雅地安装配置PyQt5的所有工具包，主要内容包括、PyQt5、P y Q t 5 tools的依赖包安装和Q t Designer、P y U I C、  PyRcc三个工具的设置。最后简单演示了PyQt5的调用方式及三个工具的使用方法，其目录如下：

前言

    很多情况下需要为程序设计一个GUI界面，在Python中使用较多的用户界面设计工具是PyQt。由于通常我们使用较多的IDE是PyCharm，为了方便地使用PyQt进行用户界面设计，这里总结了在PyCharm安装配置的简单安装方法。可能有人还不清楚这几个工具的用途，这里对要安装配置的依赖包和工具简介如下：

PyQt5：PyQt5是一套Python绑定Digia QT5应用的框架。Qt库是最强大的GUI库之一，PyQt5做为Python的一个模块，它有620多个类和6000个函数和方法。这是一个跨平台的工具包，它可以运行在所有主要的操作系统，包括UNIX，Windows，Mac OS。PyQt5是双重许可。开发者可以在GPL和商业许可之间进行选择，详细可访问PyQt5的官方网站。——PyQt5中文教程
PyQt5-tools：PyQt5中没有提供常用的Qt工具，比如图形界面开发工具Qt Designer，PyQt5-tools中包含了一系列常用工具。——PyQt5工具文档
Qt Designer：可以通过Qt Designer来编写UI界面，Qt Designer的设计符合MVC的架构，其实现了视图和逻辑的分离，从而实现了开发的便捷。Qt Designer中的操作方式十分灵活，其通过拖拽的方式放置控件可以随时查看控件效果。Qt Designer随PyQt5-tools包一起安装，其安装路径在 “Python安装路径\Lib\site-packages\pyqt5-tools”下。——PyQt5速成教程
PyUIC：Qt Designer生成的.ui文件（实质上是XML格式的文件）可以通过pyuic5工具转换成.py文件。——PyQt5速成教程
PyRcc：在使用PyQt开发界面时，在Qt Designer中使用的图片等资源需要将其编译为py文件，这时需要用到PyRcc工具方便地将qrc文件转换为py文件。——PyQt5安装教程

    作者本人已经进行配置测试了多台Windows 10电脑，特通过本教程将安装配置过程展现给大家，本教程持续更新，如果你有更好的方法或问题，欢迎大家留言。

1. 工具包安装

    对于一个新创建的Python环境，首先需要安装PyQt的相关工具包，因为是Python的依赖包所有可以通过pip进行安装，由于我们在PyCharm中进行程序设计，这里我们可以通过PyCharm中的环境管理界面进行安装。对于新建的项目test，其文件界面如下图（点击可放大查看）所示：

一、点击菜单栏“File”，选择弹出的“Setting”选项，如下图（点击可放大查看）所示：

二、选择“Project”，选择弹出的“Project Interpreter”选项，点击可看到当前已安装的环境和依赖包，如下图（点击可放大查看）所示，点击右侧“加号”按钮可添加新的依赖包：

PyQt5

三、可以看出当前尚未安装pyqt5的依赖包，点击“加号”按钮弹出安装界面如下图（点击可放大查看）所示，在搜索框输入“PyQt5”可以搜索到对应的依赖包，点击“Install Package”按钮进行安装（绿色框处可选择安装版本），等待安装完成：

PyQt5-tools

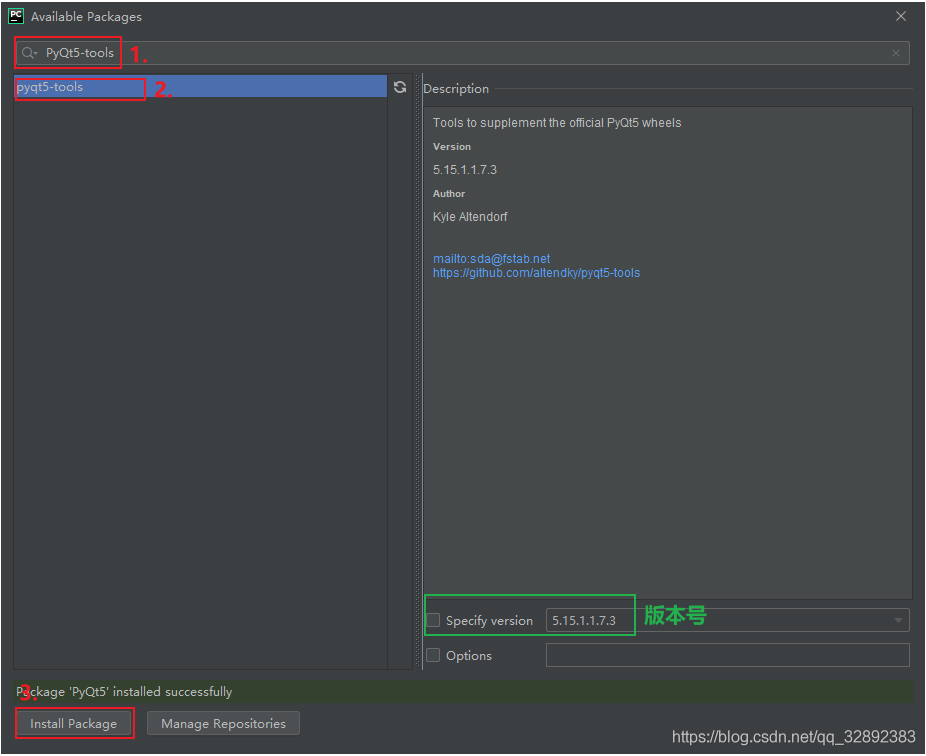

四、同样地安装PyQt5-tools工具包，在搜索框中输入“PyQt5-tools”，选中要安装的依赖包，点击“Install Package”进行安装，如下图中所示的步骤所示：

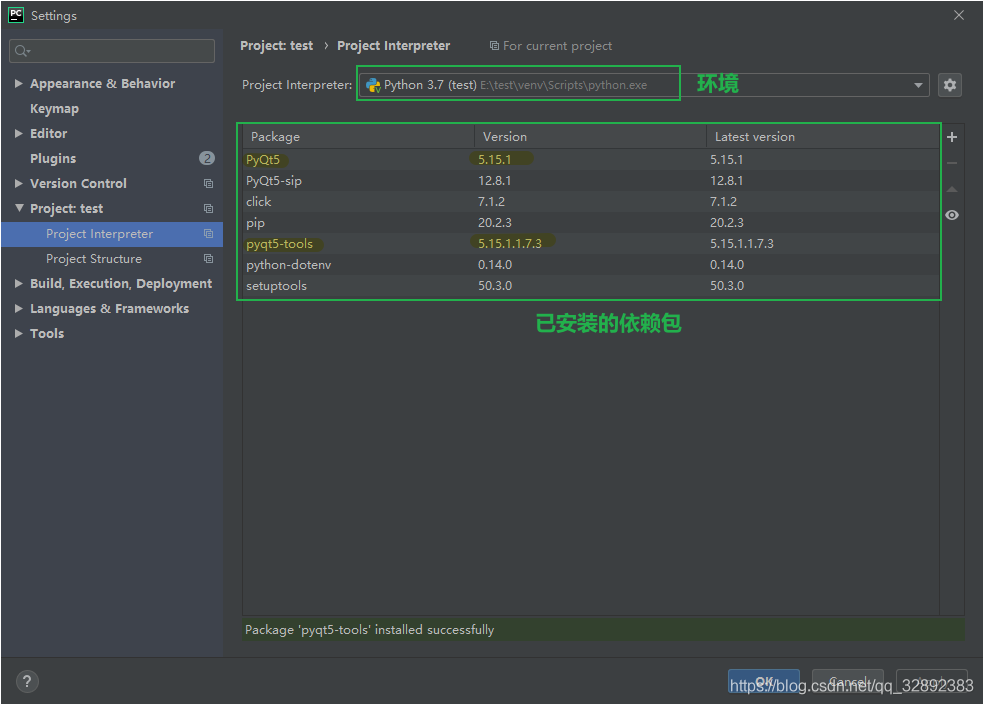

五、这两个工具包安装完成，返回上一界面可以看到依赖包管理界面中出现了这两个依赖包，如下图所示：

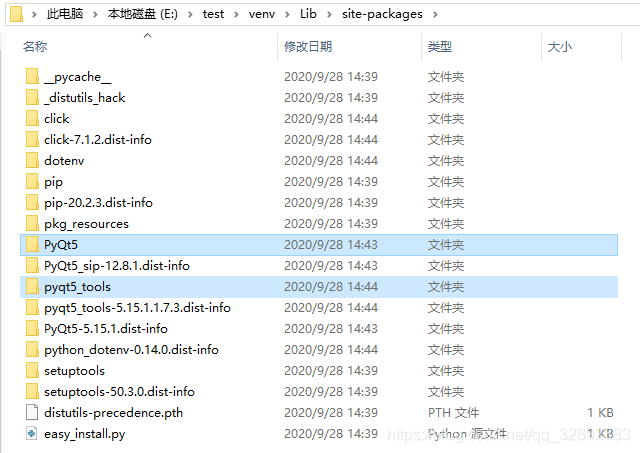

至此PyQt的工具包安装完成，在编辑器或命令行可以通过“import PyQt5”调用该库。这里确定一下安装位置，正常情况下这两个包的安装位置在Python的安装目录下的“\Lib\site-packages\”目录，如我这里的两个安装位置如下图所示（我这里Python为虚拟环境，安装位置在“E:\test\venv”）：

2. 设计工具配置

    依赖包安装完成，接下来介绍如何在PyCharm中添加工具，其实这几个工具在安装PyQt5-tools的时候已经包括在目录中，只不过要在PyCharm中方便使用还需要一些配置步骤。首先为了保证Windows系统能够正确识别PyQt5-tools的常见命令，还需要将PyQt5-tools的安装目录添加到系统环境变量Path中。

环境变量设置

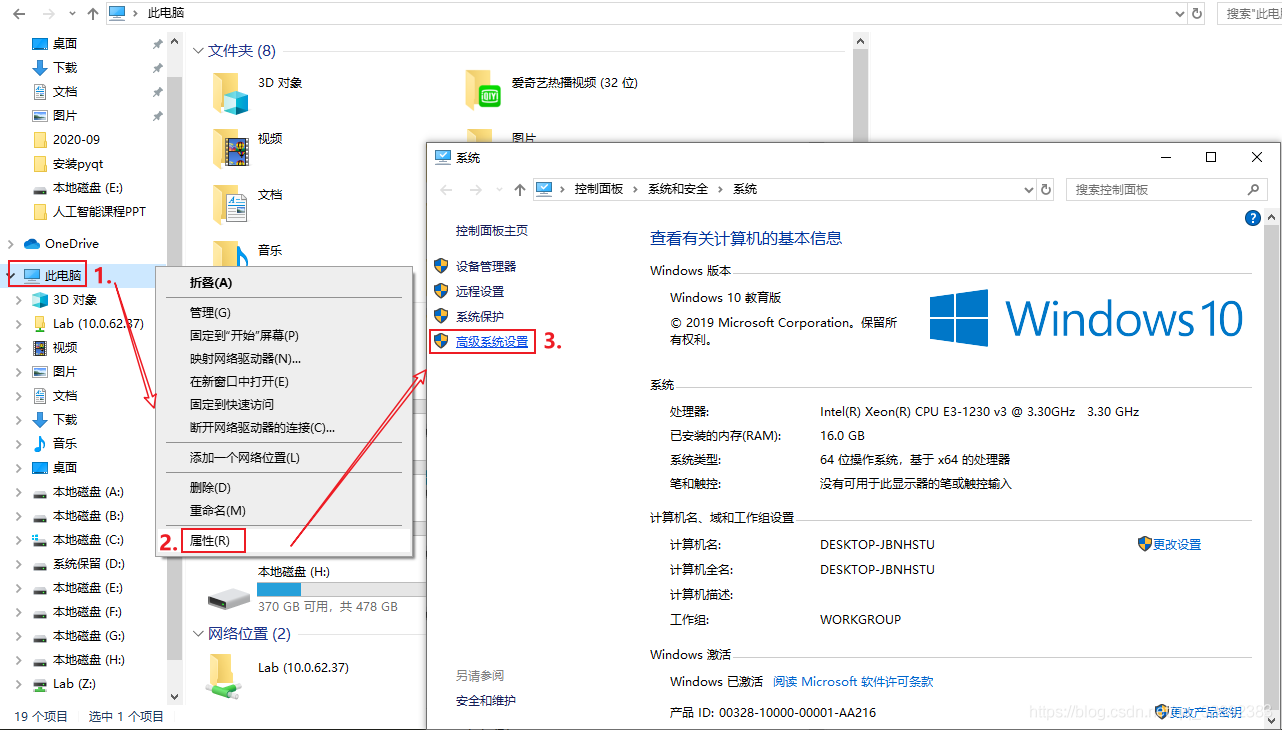

一、在文件管理器中右击“我的电脑”，弹出快捷菜单，选择“属性”→“高级系统设置”弹出系统属性对话框，如下图所示：

二、选择“高级”，点击下面的“环境变量”，弹出环境变量设置框，选择系统变量中的“Path”变量，如下图所示：

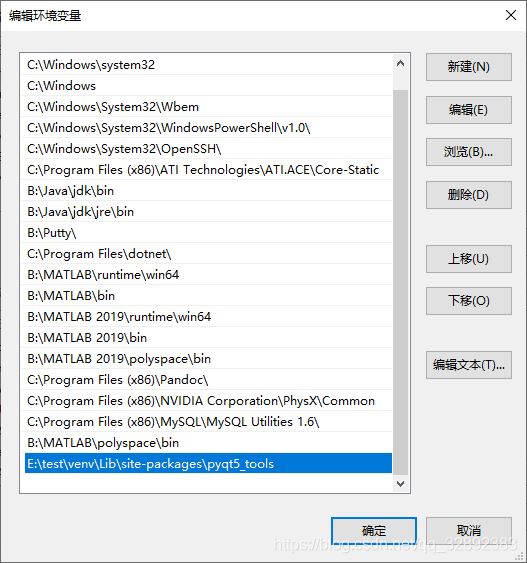

三、双击“Path”环境变量，进入环境变量编辑界面，点击“编辑”在最后添加pyqt5-tools的安装位置，点击确定，如下图所示：

这一步也可以选择“浏览”，通过文件夹选择对话框选中pyqt5-tools的安装位置，其安装路径在 “Python安装路径\Lib\site-packages\pyqt5-tools”（需根据实际情况进行修改），如下图（点击放大图片）所示：

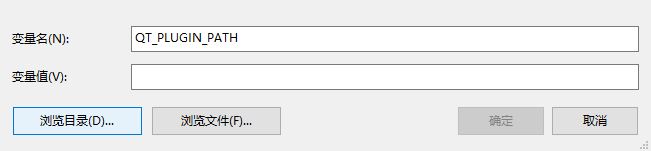

三、在环境变量界面中点击“新建”，在系统环境变量中新建名为“QT_PLUGIN_PATH”的变量，如下图所示：

该变量值为Qt插件的安装位置，可通过“浏览目录”依次找到“plugins”文件夹，通常其位置在“Python安装路径\Lib\site-packages\PyQt5\Qt\plugins\”位置（需根据实际情况修改），点击“确定”，如下图所示：

   环境变量设置完成，接下来介绍在PyCharm中设置Qt工具，主要包括Qt Designer、PyUIC、PyRcc这三个工具，前言中已介绍其作用，下面依次介绍工具设置过程。

Qt Designer

一、点击菜单栏“File”，弹出下拉框，选择“Setting”，弹出设置界面。在设置界面中选择“Tools”→“External Tools”，该部分操作如下图所示：

点击“加号”按钮新建工具，弹出工具配置界面：在“Name”一栏填写“Qt-Designer”；在“Program”一栏填写designer.exe文件位置，我这里位置为：“E:\test\venv\Lib\site-packages\pyqt5_tools\Qt\bin\designer.exe”（需根据实际情况填写）；在“Working directory”一栏填写“$FileDir$”。最后点击“OK”，如下图所示：

二、点击菜单栏“Tools”，弹出下拉框，选择“External Tools”，弹出工具选择框。选择“Qt-Designer”并点击，若出现Qt Designer的软件界面则表示配置成功，当然也可能出现如下的问题框：

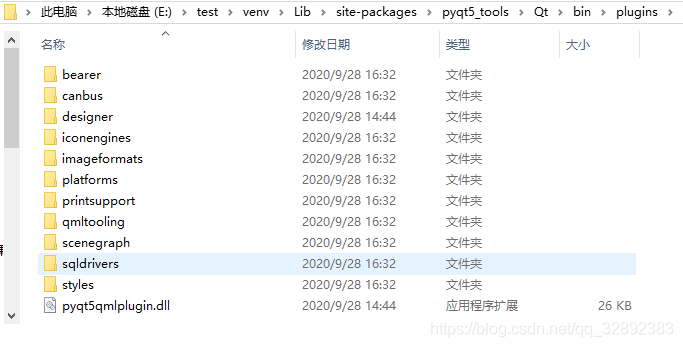

‪若出现以上问题，解决方案是将pyqt5_tools\Qt\plugins文件夹进行复制，覆盖到site-packages\pyqt5_tools\Qt\bin目录下，覆盖后的文件夹如下：

‪以上操作后，再次按照步骤二的操作即可打开Qt Designer软件界面。

PyUIC

一、同样按照以上方式添加PyUIC工具，点击“加号”按钮，在弹出的编辑设置框中Name一栏填写“PyUIC”；

二、Program中填写pyuic5.exe这个程序的文件路径，一般在“Python环境目录\Scripts\pyuic5.exe”（此处需根据实际情况修改），也可以点击右侧的文件夹选择按钮浏览文件夹选中该位置；

三、在Arguments中内容填写如下：

$FileName$
-o
$FileNameWithoutExtension$.py

四、Working directory内容填写如下：

$FileDir$

五、完成填写后，点击“OK”，以上步骤参考图片中的步骤。

PyRcc

一、PyRcc工具的配置方式与PyUIC相似，同样在“External Tools”设置中点击“加号”按钮，在设置框中“Name”一栏填写“PyRcc”；

二、Program中填写pyrcc5.exe这个程序的文件路径，一般在“Python环境目录\Scripts\pyrcc5.exe”（此处需根据实际情况修改），也可以点击右侧的文件夹选择按钮浏览文件夹选中该位置；

三、在Arguments中内容填写如下：

$FileName$
-o
$FileNameWithoutExtension$_rc.py

四、Working directory内容填写如下：

$FileDir$

五、完成填写后，点击“OK”，以上步骤参考图片中的步骤。

3. 使用演示

    依赖包和工具安装配置完成，下面简单演示一下如何使用。首先打开或新建一个Python项目，点击菜单栏中的“Tools”，选择“External Tools”，可以看到之前设置好的三个工具，选择“Qt Designer”打开Qt设计工具，步骤如下图所示：

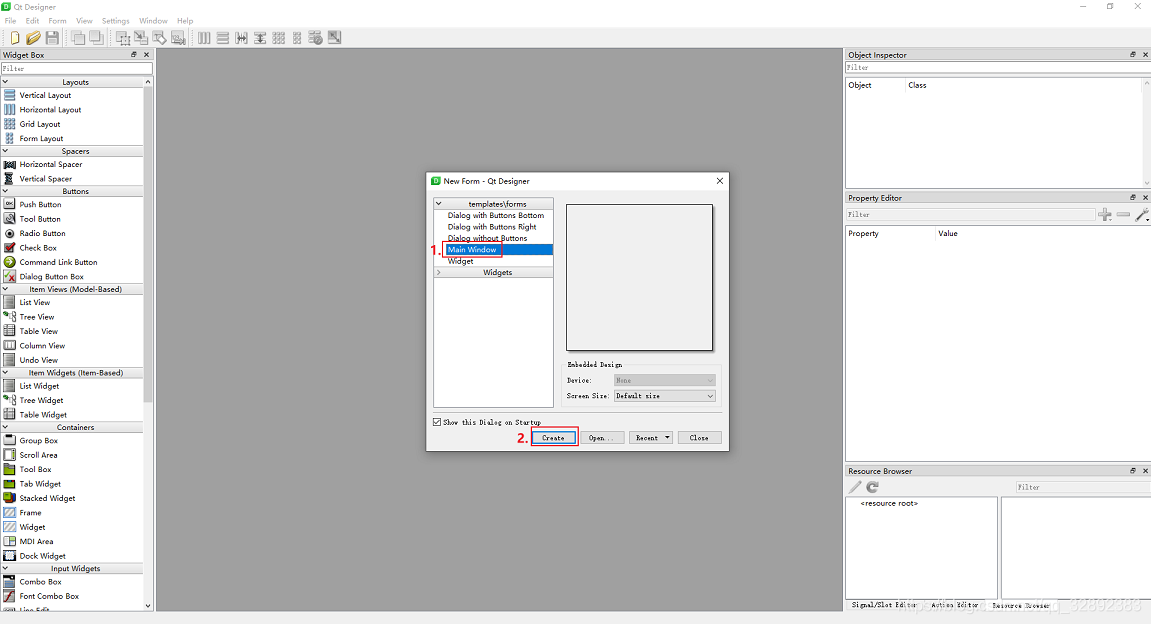

 打开软件后，在弹出的引导界面选择“Main Window”，然后点击“Create”按钮，创建一个窗体界面，如下图所示：

  在软件界面左侧的控件选择栏中拖动三个“Push Button”到中间的设计框中，双击按钮依次修改显示字符，如下图所示：

在软件界面左侧的控件选择栏中拖动两个“Label”控件到中间的设计框中，如下图所示：

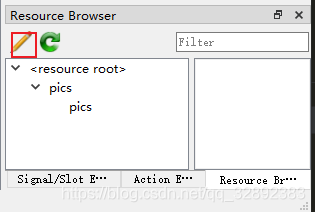

    如下图所示，点击“Resource Browser”下的铅笔图表，弹出新建qrc文件的编辑框。

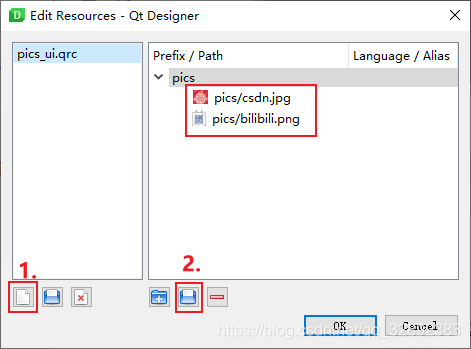

    如下图所示，点击新建（1号标注）按钮新建一个qrc文件，创建qrc文件后点击添加文件（2号标注），向qrc资源文件中添加两张图片，最后点击“OK”确定。

    选中添加进来的label窗体，在右侧属性编辑栏中的“text”属性中“pixmap”一栏选择“Choose Resource”，如下图所示：

在资源选择框中选择刚刚添加进qrc的图片，点击确定，对另一个label也进行同样的操作，如下图所示：

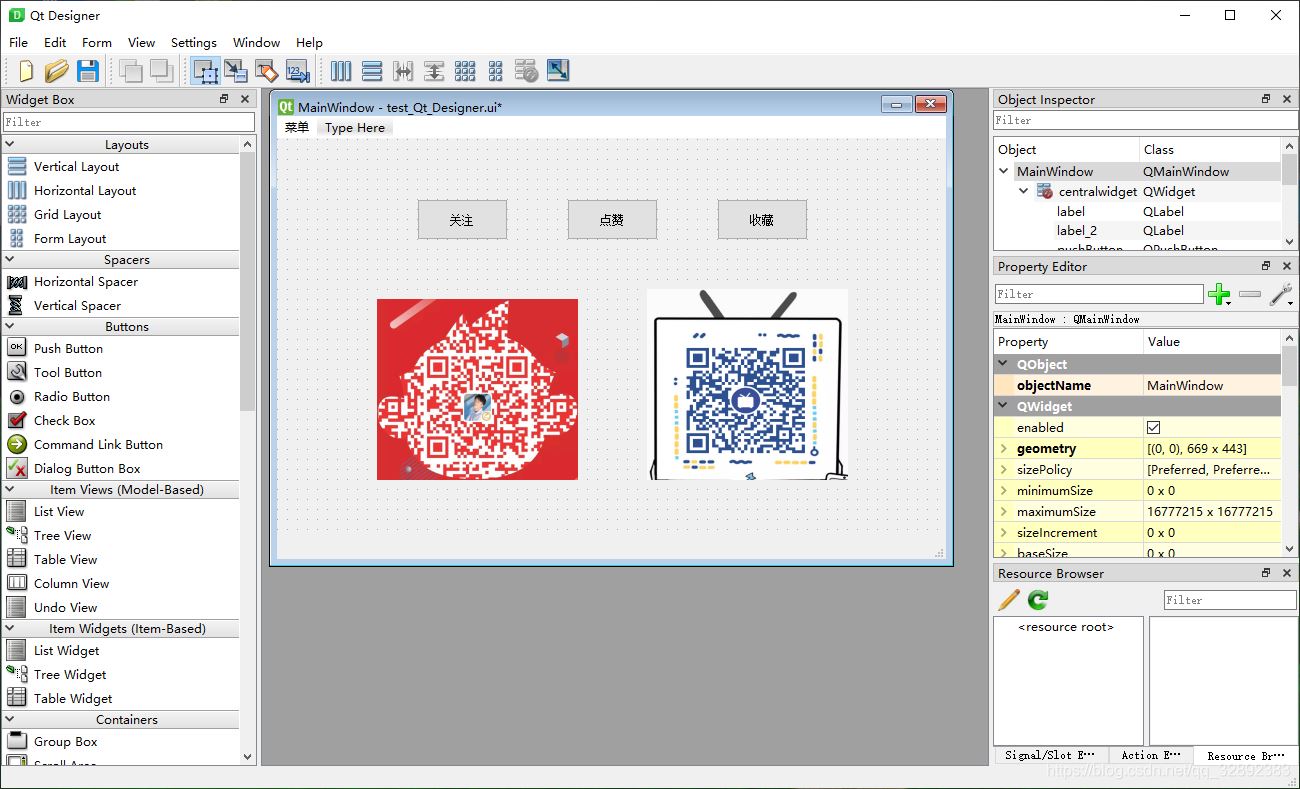

 最终完成后的界面如下图所示，点击菜单栏“File”下“Save”将该界面保存为ui文件并置于项目目录下。

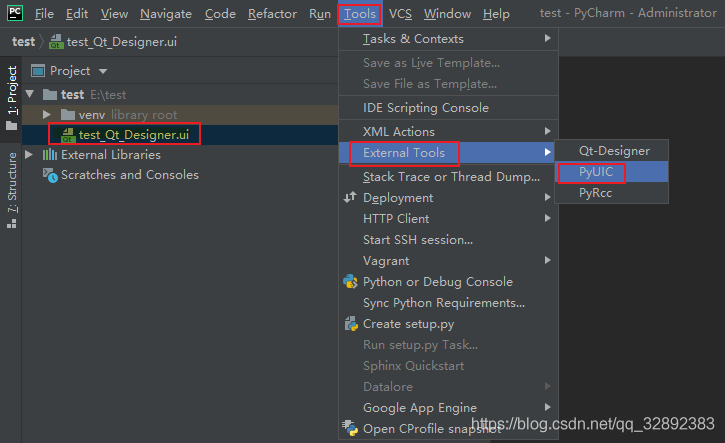

在PyCharm中选中保存的ui文件，使用“Tools”下的“External Tools”中的“PyUIC”工具将该文件转换为需要的py文件。

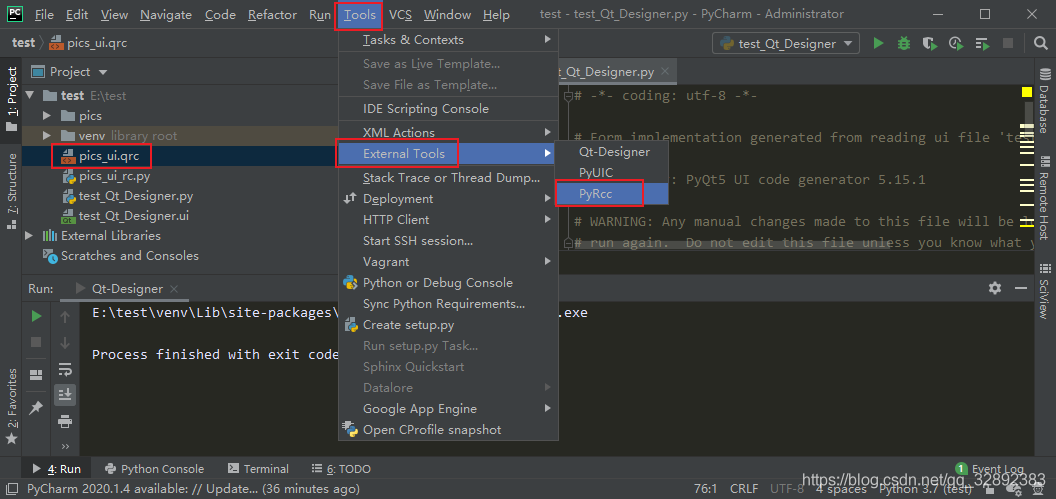

在PyCharm中选中保存的qrc文件，使用“Tools”下的“External Tools”中的“PyRcc”工具将该资源文件转换为需要的py文件。

    在PyCharm中打开使用“PyUIC”工具转换的py文件，在下面添加如下代码：

if __name__ == '__main__':
 import sys
 from PyQt5.QtWidgets import QApplication, QMainWindow
 import pics_ui_rc # 导入添加的资源（根据实际情况填写文件名）
 app = QApplication(sys.argv)
 MainWindow = QMainWindow()
 ui = Ui_MainWindow()
 ui.setupUi(MainWindow)
 MainWindow.show()
 sys.exit(app.exec_())

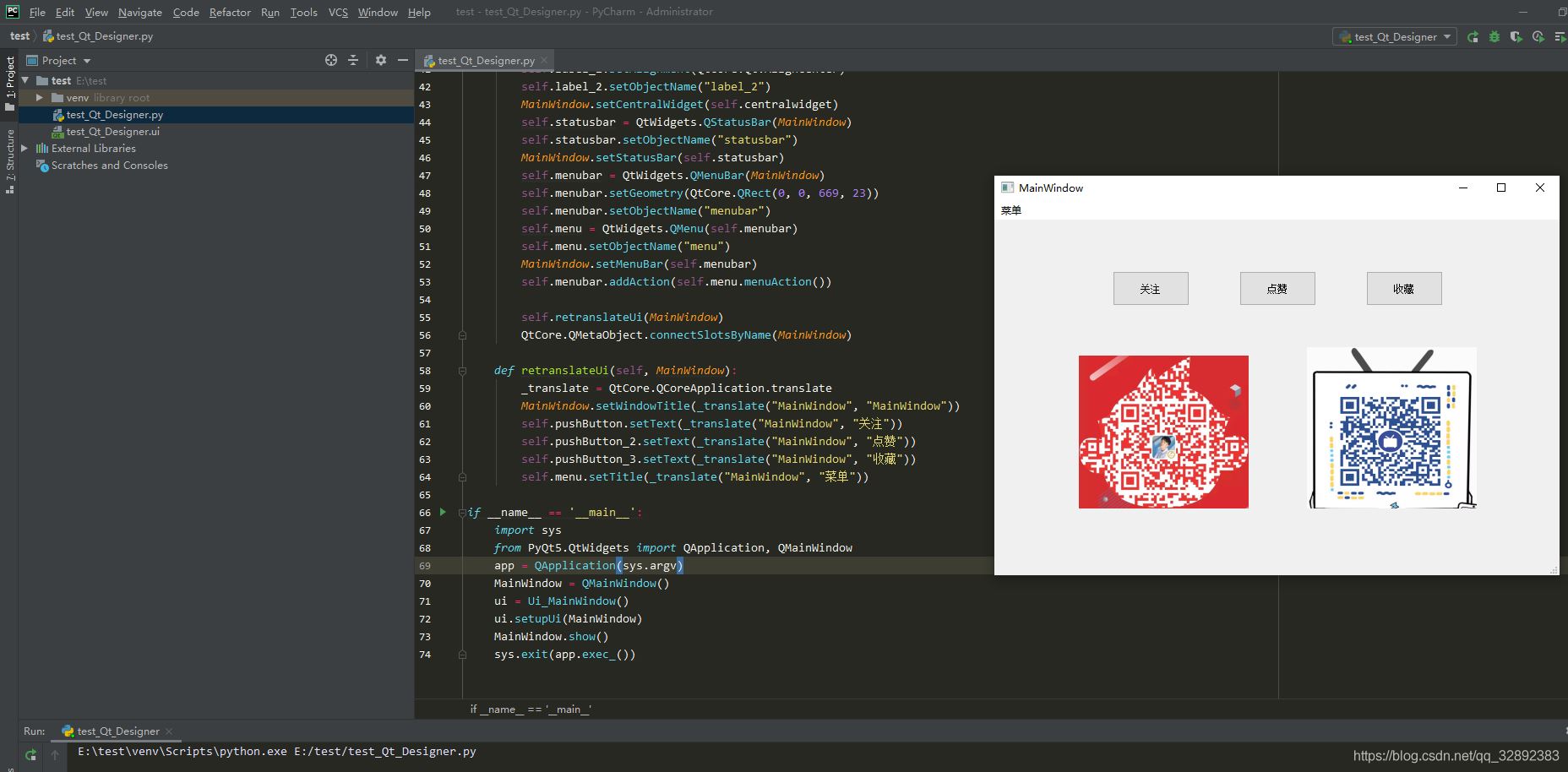

    在PyCharm中点击运行该文件，最终运行界面如下所示：

结束语

    因为本博文主要介绍安装步骤，关于PyQt的设计博文中介绍较简单，更加详细的讲解将在后面的教程中介绍。由于博主能力有限，博文中提及的方法即使经过试验，也难免会有疏漏之处。希望您能热心指出其中的错误，以便下次修改时能以一个更完美更严谨的样子，呈现在大家面前。同时如果有更好的实现方法也请您不吝赐教。
