我就废话不多说了，大家还是直接看代码吧~
private LineRenderer line1;
//画线
line1 = this.gameObject.AddComponent<LineRenderer>();
//只有设置了材质 setColor才有作用
line1.material = new Material(Shader.Find("Particles/Additive"));
line1.SetVertexCount(2);//设置两点
line1.SetColors(Color.yellow, Color.red); //设置直线颜色
line1.SetWidth(5f, 10f);//设置直线宽度
//设置指示线的起点和终点
line1.SetPosition(0, A.transform.position);
line1.SetPosition(1, B.transform.position);
Destroy(this.gameObject.GetComponent<LineRenderer>());
补充：Unity LineRenderer绘制物体行走路线
我是用的角色控制器（Character Controller）+LineRenderer做的
下面是代码
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
public class PlayerTest : MonoBehaviour
{
public GameObject clone;//这是个空物体 只添加了一个LineRenderer组件
public float speed = 5;
public float jumpSpeed = 10f;
public float luodi = 15;
private Vector3 movePos = Vector3.zero;
public CharacterController controller;
private LineRenderer line;
Vector3[] path;
private float time = 0;
List<Vector3> pos=new List<Vector3> ();
void Awake()
{
path = pos.ToArray();//初始化
line = clone.GetComponent<LineRenderer>();//获得该物体上的LineRender组件
line.SetColors(Color.blue, Color.red);//设置颜色
line.SetWidth(0.2f, 0.1f);//设置宽度
}
void Update()
{
time += Time.deltaTime;
if (time>0.1)//每0.1秒绘制一次
{
time = 0;
pos.Add(transform.position);//添加当前坐标进链表
path = pos.ToArray();//转成数组
}
if (controller.isGrounded)//判断人物是否落地
{
movePos = new Vector3(Input.GetAxis("Horizontal"), 0, Input.GetAxis("Vertical"));
movePos = transform.TransformDirection(movePos);
movePos *= speed;
if (Input.GetButton("Jump")) {
movePos.y = jumpSpeed;
}
}
movePos.y -= luodi * Time.deltaTime;
controller.Move(movePos * Time.deltaTime);
if (path.Length!=0)//有数据时候再绘制
{
line.SetVertexCount(path.Length);//设置顶点数
line.SetPositions(path);//设置顶点位置
}
}
}
补充：Unity组件 — LineRenderer动态添加碰撞
基础知识：
选中要添加组件的gameObject,在Inspector面板，点击“Add Component”按钮，选中LineRenderer组件，添加。
cast Shadows : 蒙上阴影
Receive Shadows : 是否接受阴影
Dynamic Occludee : 是否动态遮罩
Materials 中的属性：
size ： 材质球的数量
Element : 具体的材质球
Positions 中的属性：
size : 位置的数量
Element : 具体的位置
Use World Space : 是否使用世界坐标系，还是使用相对坐标系
Width ： 线条的宽度
Color : 线条的颜色，注:如果没有赋值材质，无论怎样改变Color的值，颜色都不会有改变。
Corner Vertices : 可形成线条的圆角效果
End Cap Vertices : 影响线条的两端的圆角效果。
注：当line Renderer拥有了材质，可以通过修改Color来改变颜色。当时当修改了Color后，line的颜色没有改变，应该是Material和Color属性结合不好。将Material修改为Sprites/Default，Color的颜色就可以成功的显示在line上面了。
动态添加碰撞器（Polygon Collider2D）
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
public class MouseTrack : MonoBehaviour
{
/// <summary>
/// 获取LineRenderer组件
/// </summary>
[Header("获得LineRenderer组件")]
public LineRenderer lineRenderer;
//获得鼠标跟踪位置
private Vector3[] mouseTrackPositions = new Vector3[20];
private Vector3 headPosition; //头位置
private Vector3 lastPosition; //尾位置
private int positionCount = 0; //位置计数
[Header("设置多远距离记录一个位置")]
public float distanceOfPositions = 0.01f;
private bool firstMouseDown = false; //第一次鼠标点击
private bool mouseDown = false; //鼠标点击
PolygonCollider2D polygonCollider; //添加多边形碰撞
void Start()
{
polygonCollider = gameObject.GetComponent<PolygonCollider2D>();
}
void Update()
{
//鼠标点击的时候
if (Input.GetMouseButtonDown(0))
{
polygonCollider.enabled = true;
lineRenderer.positionCount = 20;
firstMouseDown = true;
mouseDown = true;
}
if (Input.GetMouseButtonUp(0))
{
mouseDown = false;
//ClearColliderAndLineRenderer();
}
OnDrawLine();
firstMouseDown = false;
}
//画线
private void OnDrawLine()
{
if (firstMouseDown == true)
{
positionCount = 0;
//头坐标
headPosition = Camera.main.ScreenToViewportPoint(Input.mousePosition + new Vector3(0, 0, 11));
lastPosition = headPosition;
}
if (mouseDown == true)
{
headPosition = Camera.main.ScreenToWorldPoint(Input.mousePosition + new Vector3(0, 0, 11));
//判断头坐标到尾坐标的距离是否大于记录点位
if (Vector3.Distance(headPosition, lastPosition) > distanceOfPositions)
{
//用于保存位置
SavePosition(headPosition);
positionCount++;
}
lastPosition = headPosition;
}
//设置线性渲染器的位置
SetLineRendererPosition(mouseTrackPositions);
}
//保存位置
private void SavePosition(Vector3 pos)
{
pos.z = 0;
if (positionCount <= 19)
{
for (int i = positionCount; i < 20; i++)
{
mouseTrackPositions[i] = pos;
}
}
else
{
for (int i = 0; i < 19; i++)
{
mouseTrackPositions[i] = mouseTrackPositions[i + 1];
}
}
mouseTrackPositions[19] = pos;
//创建碰撞路径
List<Vector2> colliderPath = GetColliderPath(mouseTrackPositions);
polygonCollider.SetPath(0, colliderPath.ToArray());
}
//计算碰撞体轮廓
float colliderWidth;
List<Vector2> pointList2 = new List<Vector2>();
List<Vector2> GetColliderPath(Vector3[] pointList3)
{
//碰撞体宽度
colliderWidth = lineRenderer.startWidth;
//Vector3转Vector2
pointList2.Clear();
for (int i = 0; i < pointList3.Length; i++)
{
pointList2.Add(pointList3[i]);
}
//碰撞体轮廓点位
List<Vector2> edgePointList = new List<Vector2>();
//以LineRenderer的点位为中心, 沿法线方向与法线反方向各偏移一定距离, 形成一个闭合且不交叉的折线
for (int j = 1; j < pointList2.Count; j++)
{
//当前点指向前一点的向量
Vector2 distanceVector = pointList2[j - 1] - pointList2[j];
//法线向量
Vector3 crossVector = Vector3.Cross(distanceVector, Vector3.forward);
//标准化, 单位向量
Vector2 offectVector = crossVector.normalized;
//沿法线方向与法线反方向各偏移一定距离
Vector2 up = pointList2[j - 1] + 0.5f * colliderWidth * offectVector;
Vector2 down = pointList2[j - 1] - 0.5f * colliderWidth * offectVector;
//分别加到List的首位和末尾, 保证List中的点位可以围成一个闭合且不交叉的折线
edgePointList.Insert(0, down);
edgePointList.Add(up);
//加入最后一点
if (j == pointList2.Count - 1)
{
up = pointList2[j] + 0.5f * colliderWidth * offectVector;
down = pointList2[j] - 0.5f * colliderWidth * offectVector;
edgePointList.Insert(0, down);
edgePointList.Add(up);
}
}
//返回点位
return edgePointList;
}
//设置线条渲染器位置
private void SetLineRendererPosition(Vector3[] position)
{
lineRenderer.SetPositions(position);
}
//用于清除碰撞和线性渲染
void ClearColliderAndLineRenderer()
{
if (polygonCollider)
{
polygonCollider.enabled = false;
}
lineRenderer.positionCount = 0;
}
}

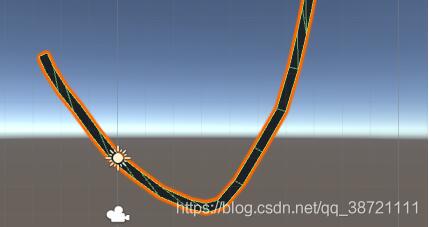

效果图：
以上为个人经验，希望能给大家一个参考，也希望大家多多支持自学编程网。如有错误或未考虑完全的地方，望不吝赐教。
