python使用matplotlib显示图像失真的解决方案

在python显示图象时，我们用matplotlib模块时会遇到图像色彩失真问题，究竟是什么原因呢，下面就来看看究竟。

待显示图像为：

在这里插入图片描述

import cv2
from matplotlib import pyplot as plt
img = cv2.imread('demo_2.jpg',0)
plt.imshow(img, cmap = 'gray', interpolation = 'bicubic')
plt.xticks([]), plt.yticks([]) # to hide tick values on X and Y axis
plt.show()

上面简单的代码运行结果为：

在这里插入图片描述

我们发现这个图像虽然显示出来了，但是与原图像在颜色上的差距还是挺大的，本来一个白胖小子被显示地阴阳怪气的，这肯定不像话了。那么我们要怎么让这个白胖小子用matplotlib模块完美地显示出来呢。

请看代码：

import cv2
from matplotlib import pyplot as plt
img = cv2.imread('demo_2.jpg', cv2.IMREAD_ANYCOLOR)
b,g,r = cv2.split(img)
img2 = cv2.merge([r, g, b])
plt.subplot(121)
plt.imshow(img, cmap = 'gray', interpolation = 'bicubic')
plt.xticks([])
plt.yticks([])
plt.subplot(122)
plt.imshow(img2, cmap = 'gray', interpolation = 'bicubic')
plt.xticks([])
plt.yticks([])
plt.show()

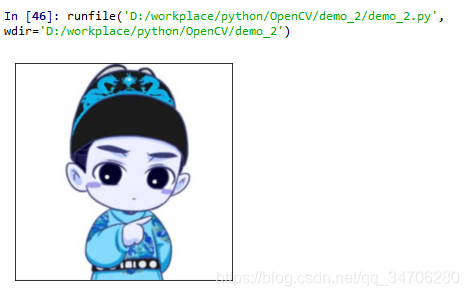

上述代码运行结果如下：

在这里插入图片描述

我们通过代码可以发现，只要将通道按照bgr的顺序组合，图片就可以不失真地显示出来了，这样我们就明白了上述图片失真地原因和解决失真的方法。

补充：python plot图片失真的问题（避免type font 3字体的出现）

使用python画图时，开始直接使用png保存，没想到图片里会默认使用type font 3的字体，导致图片放入latex编译后，图片一放大就不清晰。

于是寻找了好多修改图片设置的解决方法

即，加入以下三行：

# Switch to Type 1 Fonts.
matplotlib.rcParams['ps.useafm'] = True
matplotlib.rcParams['pdf.use14corefonts'] = True
matplotlib.rcParams['text.usetex'] = True

但是我的问题还是没解决…

以上的设置是需要的，只是我输出的图片以png形式保存导致。所以，最后，我另替换了画图的操作以及加了一些包，即，

import matplotlib
matplotlib.use('PDF')
import matplotlib.pyplot as plt
from matplotlib.backends.backend_pdf import PdfPages
plt.savefig('tmp.pdf', bbox_inches='tight')

图片以pdf输出，最后输出的图片就不会有type 3 font的问题啦，也就是图片不管放多大，都可以很清楚！

所以，使用python保存实验结果时，优选 PDF。

以上为个人经验，希望能给大家一个参考，也希望大家多多支持自学编程网。如有错误或未考虑完全的地方，望不吝赐教。
