react-diagram 序列化Json解读案例分析

本文目标本文档的目标在于解释react-diagram框架模型序列化的Json，由于缺乏文档，我这边只能通过不断尝试和调试来进行测试。

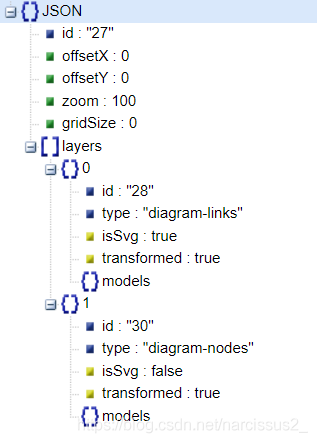

序列化案例1：空画布

在这里插入图片描述

{
  "id": "27",
  "offsetX": 0,
  "offsetY": 0,
  "zoom": 100,
  "gridSize": 0,
  "layers": [
    {
      "id": "28",
      "type": "diagram-links",
      "isSvg": true,
      "transformed": true,
      "models": {

      }
    },
    {
      "id": "30",
      "type": "diagram-nodes",
      "isSvg": false,
      "transformed": true,
      "models": {

      }
    }
  ]
}

图形化展示

在这里插入图片描述

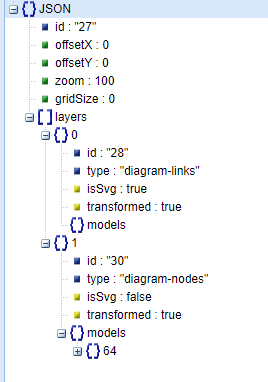

序列化案例2：单一out节点

在这里插入图片描述

{
  "id": "27",
  "offsetX": 0,
  "offsetY": 0,
  "zoom": 100,
  "gridSize": 0,
  "layers": [
    {
      "id": "28",
      "type": "diagram-links",
      "isSvg": true,
      "transformed": true,
      "models": {

      }
    },
    {
      "id": "30",
      "type": "diagram-nodes",
      "isSvg": false,
      "transformed": true,
      "models": {
        "64": {
          "id": "64",
          "type": "default",
          "x": 187.0056915283203,
          "y": 219.91477584838867,
          "ports": [
            {
              "id": "65",
              "type": "default",
              "x": null,
              "y": null,
              "name": "Out",
              "alignment": "right",
              "parentNode": "64",
              "links": [

              ],
              "in": false,
              "label": "Out"
            }
          ],
          "name": "Node 1",
          "color": "rgb(0,192,255)",
          "portsInOrder": [

          ],
          "portsOutOrder": [
            "65"
          ]
        }
      }
    }
  ]
}

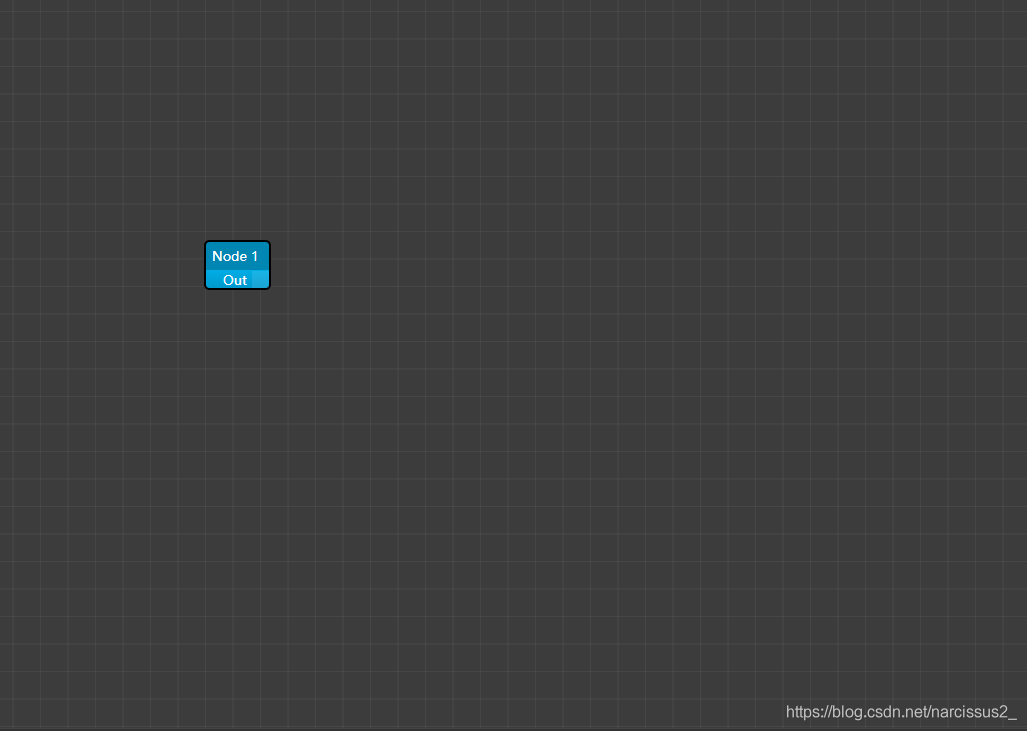

图形化展示

在这里插入图片描述

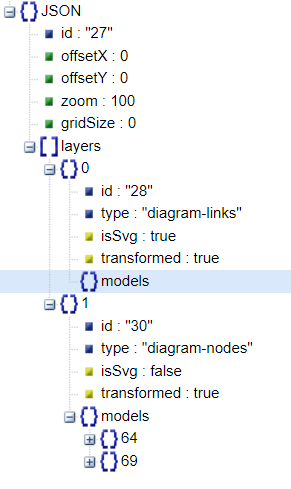

序列化案例3：一个in节点，一个out节点

在这里插入图片描述

{
  "id": "27",
  "offsetX": 0,
  "offsetY": 0,
  "zoom": 100,
  "gridSize": 0,
  "layers": [
    {
      "id": "28",
      "type": "diagram-links",
      "isSvg": true,
      "transformed": true,
      "models": {

      }
    },
    {
      "id": "30",
      "type": "diagram-nodes",
      "isSvg": false,
      "transformed": true,
      "models": {
        "64": {
          "id": "64",
          "type": "default",
          "x": 187.0056915283203,
          "y": 219.91477584838867,
          "ports": [
            {
              "id": "65",
              "type": "default",
              "x": 230.6392059326172,
              "y": 248.57954025268555,
              "name": "Out",
              "alignment": "right",
              "parentNode": "64",
              "links": [

              ],
              "in": false,
              "label": "Out"
            }
          ],
          "name": "Node 1",
          "color": "rgb(0,192,255)",
          "portsInOrder": [

          ],
          "portsOutOrder": [
            "65"
          ]
        },
        "69": {
          "id": "69",
          "type": "default",
          "x": 420.0056915283203,
          "y": 244.91477584838867,
          "ports": [
            {
              "id": "70",
              "type": "default",
              "x": null,
              "y": null,
              "name": "In",
              "alignment": "left",
              "parentNode": "69",
              "links": [

              ],
              "in": true,
              "label": "In"
            }
          ],
          "name": "Node 2",
          "color": "rgb(192,255,0)",
          "portsInOrder": [
            "70"
          ],
          "portsOutOrder": [

          ]
        }
      }
    }
  ]
}

图形化展示

在这里插入图片描述

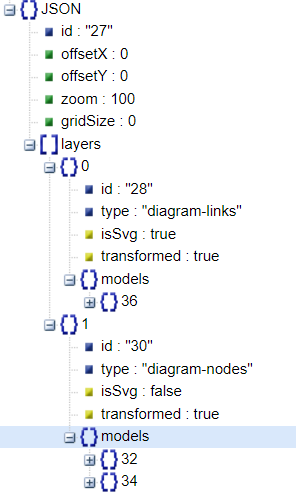

序列化案例4：in节点和out节点以及连线

在这里插入图片描述

{
  "id": "27",
  "offsetX": 0,
  "offsetY": 0,
  "zoom": 100,
  "gridSize": 0,
  "layers": [
    {
      "id": "28",
      "type": "diagram-links",
      "isSvg": true,
      "transformed": true,
      "models": {
        "36": {
          "id": "36",
          "type": "default",
          "source": "32",
          "sourcePort": "33",
          "target": "34",
          "targetPort": "35",
          "points": [
            {
              "id": "37",
              "type": "point",
              "x": 0,
              "y": 0
            },
            {
              "id": "38",
              "type": "point",
              "x": 0,
              "y": 0
            }
          ],
          "labels": [

          ],
          "width": 2,
          "color": "grey",
          "curvyness": 50,
          "selectedColor": "rgb(0,192,255)"
        }
      }
    },
    {
      "id": "30",
      "type": "diagram-nodes",
      "isSvg": false,
      "transformed": true,
      "models": {
        "32": {
          "id": "32",
          "type": "default",
          "x": 100,
          "y": 100,
          "ports": [
            {
              "id": "33",
              "type": "default",
              "x": 100,
              "y": 100,
              "name": "Out",
              "alignment": "right",
              "parentNode": "32",
              "links": [
                "36"
              ],
              "in": false,
              "label": "Out"
            }
          ],
          "name": "Node 1",
          "color": "rgb(0,192,255)",
          "portsInOrder": [

          ],
          "portsOutOrder": [
            "33"
          ]
        },
        "34": {
          "id": "34",
          "type": "default",
          "x": 400,
          "y": 100,
          "ports": [
            {
              "id": "35",
              "type": "default",
              "x": 400,
              "y": 100,
              "name": "In",
              "alignment": "left",
              "parentNode": "34",
              "links": [
                "36"
              ],
              "in": true,
              "label": "In"
            }
          ],
          "name": "Node 2",
          "color": "rgb(192,255,0)",
          "portsInOrder": [
            "35"
          ],
          "portsOutOrder": [

          ]
        }
      }
    }
  ]
}

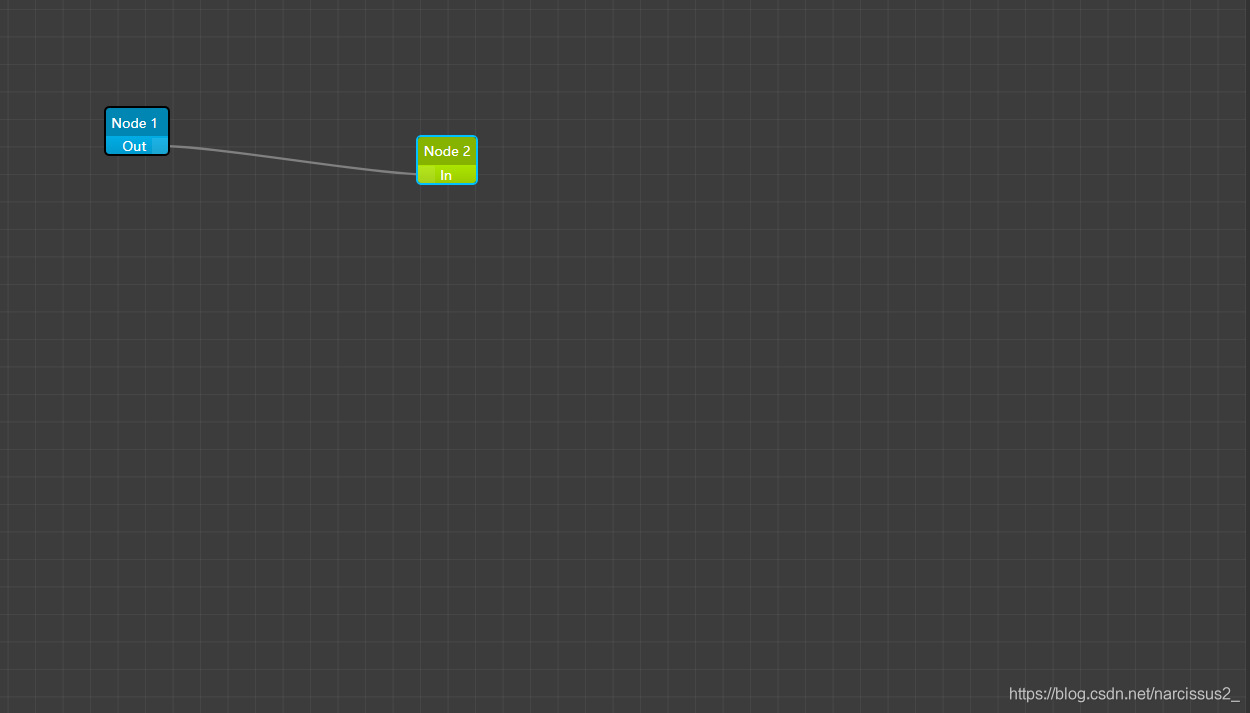

图形化展示

在这里插入图片描述

推测与解析

1. 根目录

首先根目录有5个参数：

id：这个参数总是27，意义不明，不需要过多关注。

offsetX：这应该指的是观测中心距离X轴的距离。

offsetY：指的是观测中心距离Y轴的距离。

zoom：指放大的程度。

gridSize：指的是图像中网格的大小。

2.0 Layer[0]

这个Layer是一个数组，内部有两个变量，观察上面的变化以及type的描述，可以认为一个是连线，一个是节点。
我们首先关注连线：

id：未知。

type：指类型。

isSvg：是否是SVG类型，作用不明。

transformed：应该指的是是否能移动。

model：下面单独解释

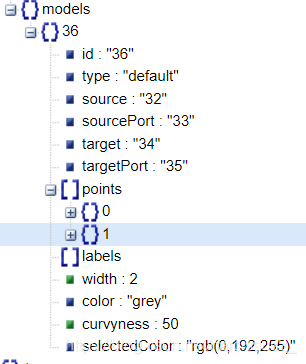

2.1. models(diagram-links)

在这里插入图片描述

id：未知。type：指类型。

source：指的是连线的源节点ID。

sourcePort：指的是连线的源端口ID。

target：指的是连线的目标节点ID。

targetPort：指的是连线目标端口ID。

width：指宽度。

color：指颜色。

curvyness：指曲度。

selectedColor：选择后的颜色。

2.1.1. Point

在这里插入图片描述

id：指ID。

type：指类型。下略。

2.2. Layer[1]

在这里插入图片描述

id：略。

type：指类型。

isSvg：？为什么这里是false

transformed：略。

2.2.1 models(diagram-nodes)

在这里插入图片描述

前四个：略。

ports：一会单独讲。

name：显示名字。

color：显示颜色

portsInOrder：代表的是

In节点，对应上面target的编号。

portsOutOrder：代表的是

Out节点，对应上面source的编号。

2.2.2. ports

在这里插入图片描述

前四个：略。

name：出节点

alignment：右方向。

parentNode：代表附着的节点。

links：代表连在上面的线条。

in：有没有输入。

label：标签。

3. 更多案例简述

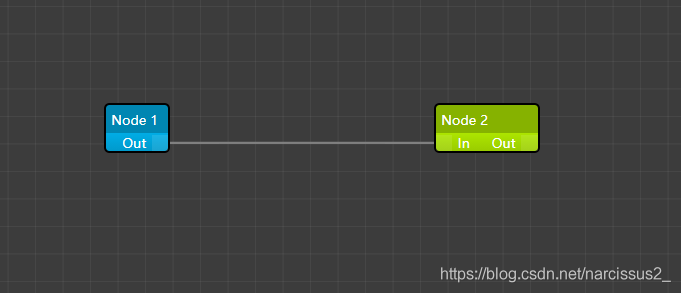

3.1. 增加输出接口

在这里插入图片描述

只需要增加输出的port即可，记得在out位置加入它的ID。

3.2. 增加输入接口

以上就是react-diagram 序列化Json解读案例分析的详细内容，更多关于react-diagram 序列化Json的资料请关注自学编程网其它相关文章！
