python3+PyQt5+Qt Designer实现界面可视化

前言

       以前制作一个Python窗体界面，我都是用GUI窗口视窗设计的模块Tkinter一点一点敲出来的，今天朋友问我有没有Python窗体的设计工具，“用鼠标拖拖”就能完成窗体设计，我查了查相关资料，果然有一款好用的工具——Qt Designer。

 1.安装Qt Designer

        这里需要安装两个东西：PyQt5和PyQt5-tools：

安装PyQt5：打开CMD或者PowerShell，在命令窗中输入

pip install PyQt5

执行结果如下：

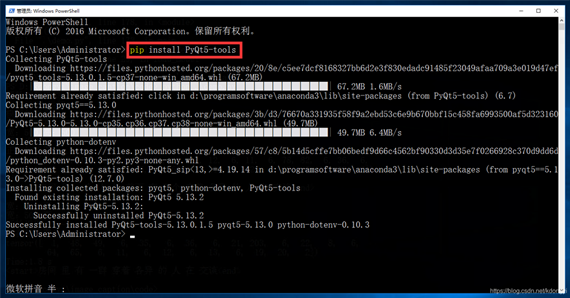

 安装PyQt5-tools：打开CMD或者PowerShell，在命令窗中输入

pip install PyQt5-tools

执行结果如下：

 2.配置开发工具

        安装完Qt Designer后，我们利用PyCharm进行界面开发，下面进行Qt开发工具的配置。

在PyCharm中依次打开：File→Settings 弹出Settings对话框，如下图

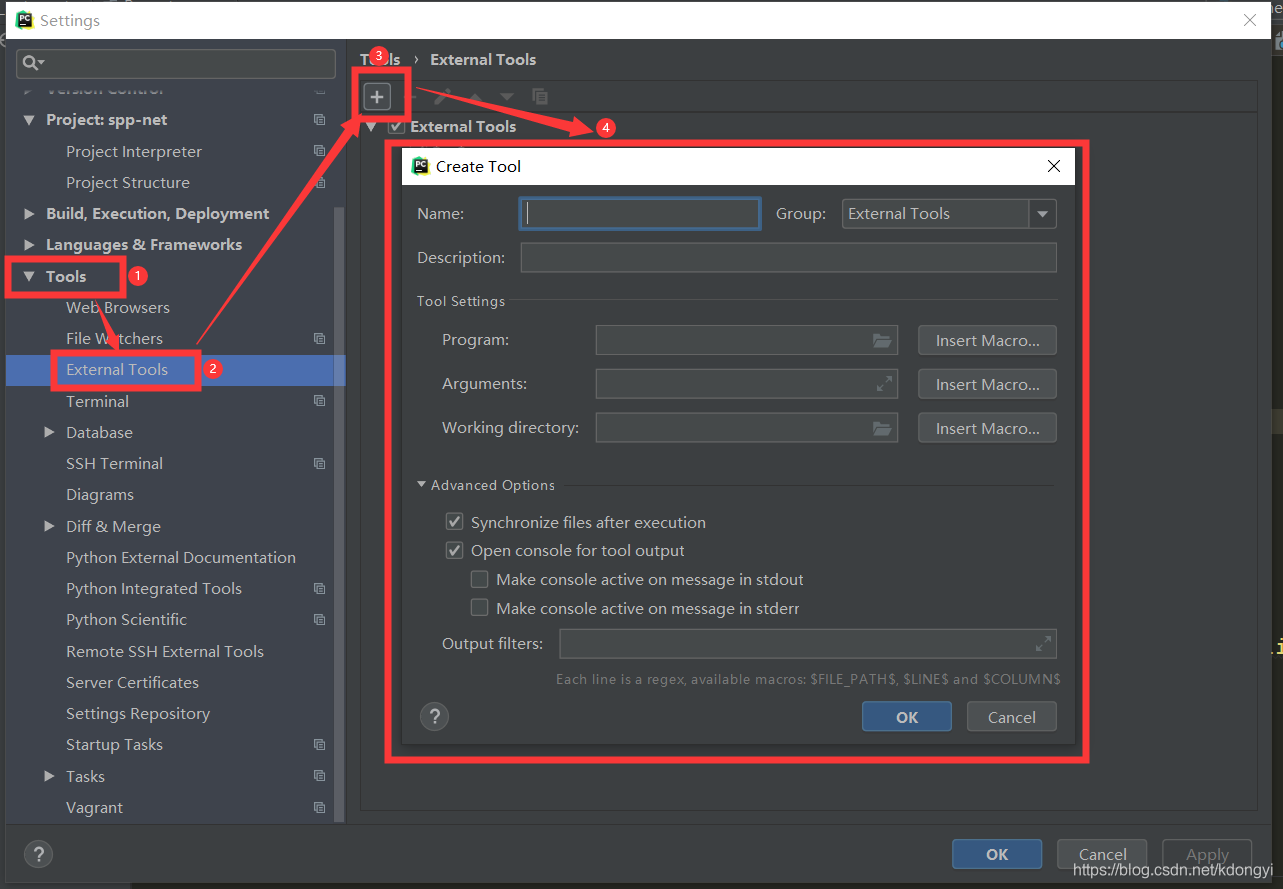

 然后按下图的4个步骤，打开Create Tools对话窗：

这里需要配置两个：

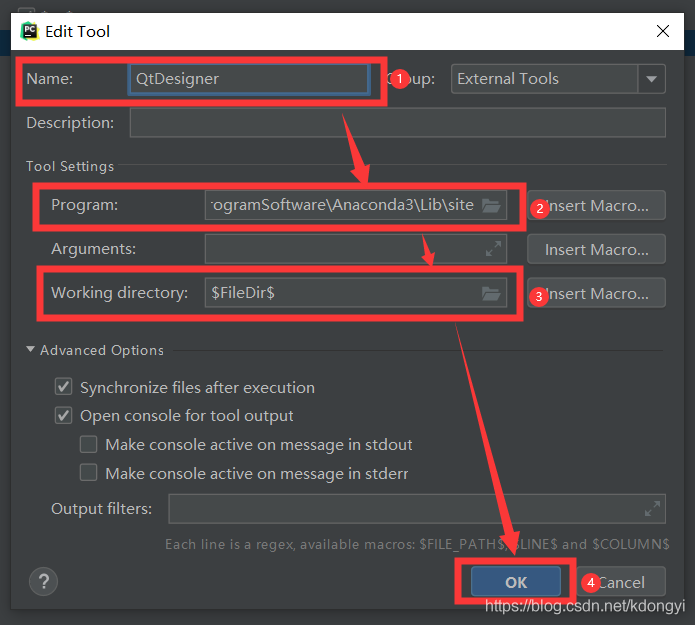

（1）配置QTDesigner，用来打开QT可视化开发工具

 如下图，分别在Name、Program、Working dirctory填入如下信息：

Name：QTDesigner

Program：D:\ProgramSoftware\Anaconda3\Lib\site-packages\pyqt5_tools\Qt\bin\designer.exe
                  注意：该路径为你Python安装路径下Lib\site-packages\pyqt5_tools文件夹里

Working dirctory：$FileDir$

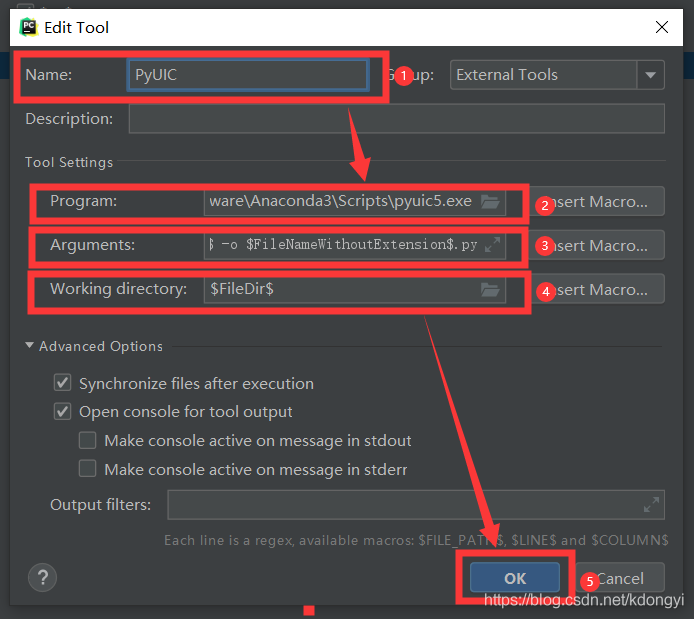

（2）配置PyUIC，用来将Qt Designer开发工具生成的.ui文件转换为.py文件

 如下图，分别在Name、Program、Arguments、Working dirctory填入如下信息：

Name：PyUIC

Program：D:\ProgramSoftware\Anaconda3\Scripts\pyuic5.exe
                  注意：该路径为你Python安装路径下Scripts文件夹里

Arguments：$FileName$ -o $FileNameWithoutExtension$.py

Working dirctory：$FileDir$

至此，安装和配置过程全部结束，下面介绍简单的使用教程。

 3.使用Qt Designer设计界面

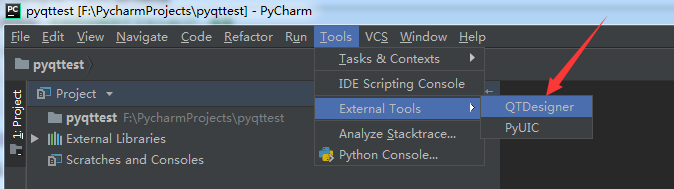

在PyCharm中创建一个项目，然后点击“Tools”--“External Tools”--“QTDesinger”打开QT Desinger，如下图：

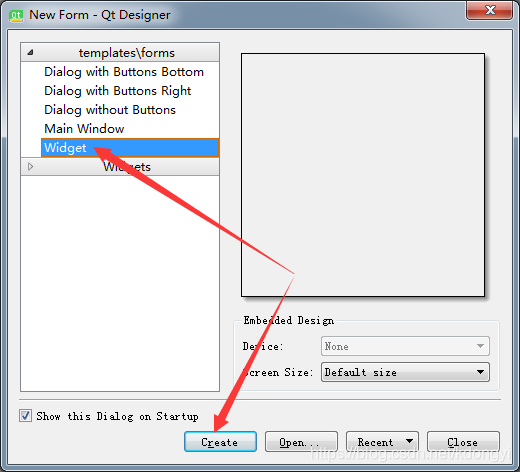

 在New Form对话框里选择Widget模板，然后点击创建：

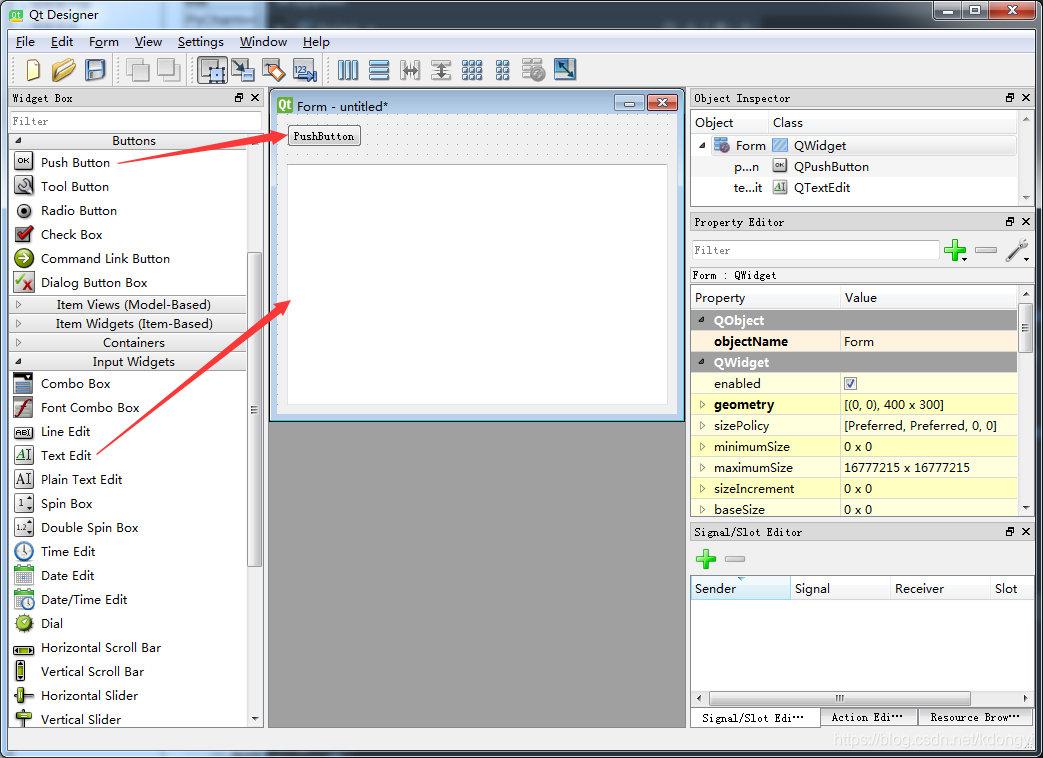

 然后就会出现Qt Designer主界面，向Form中分别拖入一个“Push Button”和一个“Text Edit”，如下图：

 指定点击事件及其响应函数

在工具栏点击 这个图标  ，然后光标移动到“PushButton”按钮上，鼠标左键 点击 “PushButton”按钮 不要松开，拖动光标 到 按钮旁边的任一位置后 再松开鼠标左键

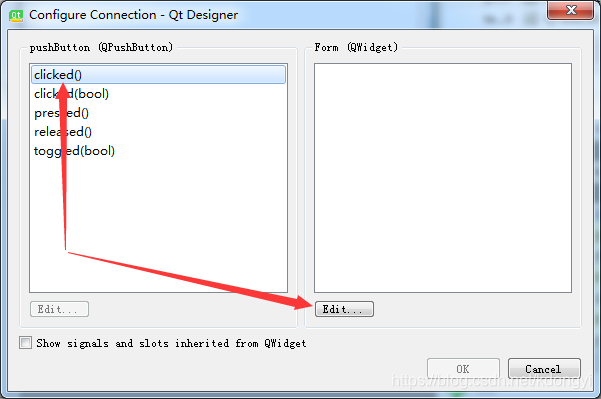

随后就出现了如下界面，在对话框左侧选中“clicked()”，右侧点击“Edit”

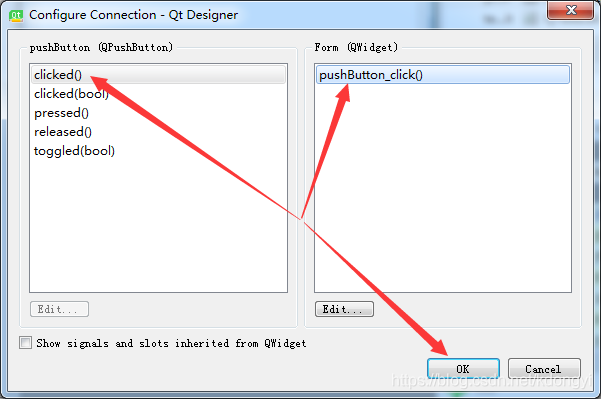

 然后点击绿色“+”按钮，指定click事件的响应函数，名称随意，比如我这里命名为“pushButton_click()”
（我们这里只是指定事件与响应函数的关联关系，函数是还没实现的，后边我们自行实现）

最后，将设计的界面保存。

4.使用PyUIC将文件转成python代码

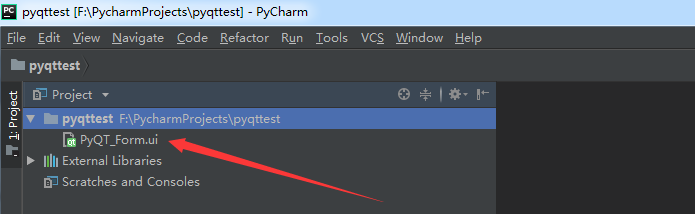

       关闭QT Designer回到PyCharm，查看项目，可以看到只有刚才保存的PyQT_Form.ui文件而且该文件在PyCharm是打不开的，我们需要将这个文件转成.py代码才能使用。

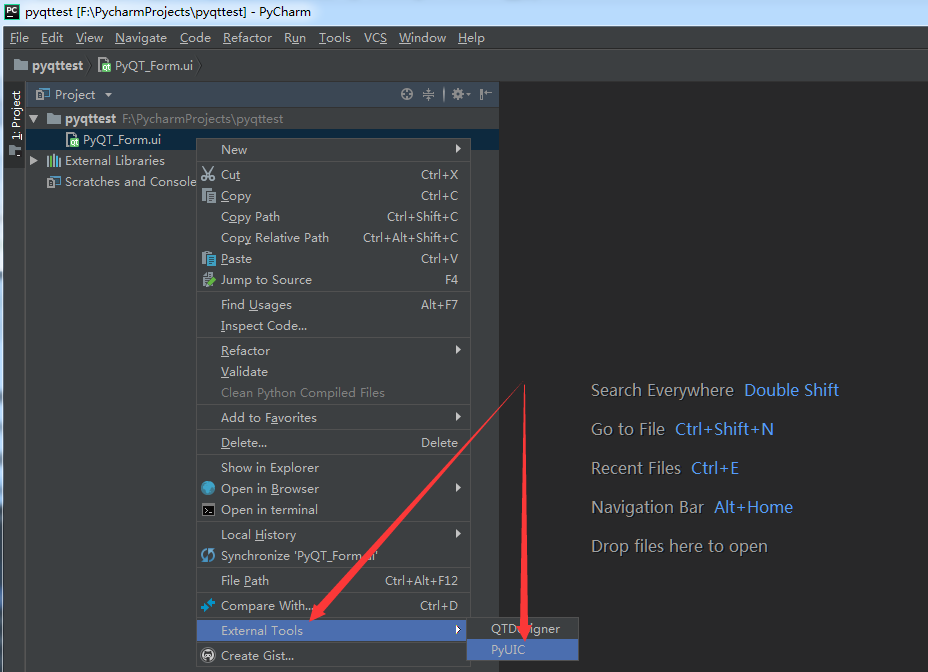

选中“PyQT_Form”，在其上点击鼠标右键，到“External Tools”中点击“PyUIC”

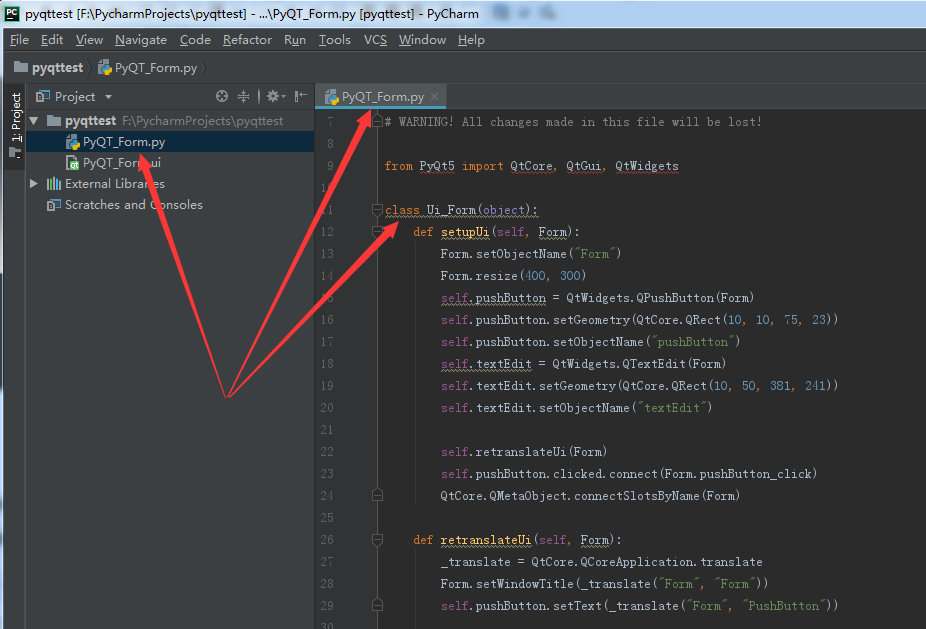

之后再看项目文件，就可以看到多了一个“PyQT_Form.py”，双击查看其内容如下：

 5.编写逻辑代码

       界面与业务逻辑分离实现：这一步主要实现业务逻辑，也就是点击登录和退出按钮后程序要执行的操作。为了后续维护方便，采用界面与业务逻辑相分离来实现。也就是通过创建主程序调用界面文件方式实现。这有2个好处：1.就是实现逻辑清晰。2.后续如果界面或者逻辑需要变更，好维护。新建一个.py文件程序，在里边创建一个子类（MyPyQT_Form）继承PyQT_Form.py中的Ui_Form。具体代码如下：

import sys
from PyQt5 import QtWidgets
from PyQT_Form import Ui_Form

class MyPyQT_Form(QtWidgets.QWidget,Ui_Form):
    def __init__(self):
        super(MyPyQT_Form,self).__init__()
        self.setupUi(self)

    #实现pushButton_click()函数，textEdit是我们放上去的文本框的id
    def pushButton_click(self):
        self.textEdit.setText("你点击了按钮")


if __name__ == '__main__':
    app = QtWidgets.QApplication(sys.argv)
    my_pyqt_form = MyPyQT_Form()
    my_pyqt_form.show()
    sys.exit(app.exec_())

6.运行

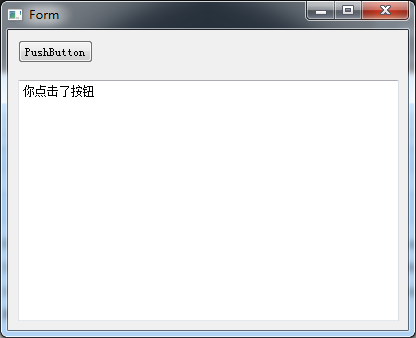

      至此，我们终于完成了第一个Python界面的设计，好累 (￣o￣) . z Z ，运行效果如下：

参考资料：

https://www.cnblogs.com/lsdb/p/9121903.html
https://www.cnblogs.com/lsdb/p/9122425.html
https://www.jb51.net/article/167015.htm
