opencv图片的任意角度旋转实现示例

一旋转角度坐标的计算

1.如果O点为圆心,则点P绕点O旋转redian弧度之后,点P的坐标变换为点Q的计算公式为:

Q.x=P.x*cos(redian)-P.y*sin(redian)

Q.y=P.x*sin(redian)+P.y*cos(redian)

redian表示的为弧度

弧度与角度的变换公式为:

redian=pi*180/angle

2. 如果O点不是圆心,则点P绕点O旋转redian弧度之后,点P的坐标变换为Q的计算公式如下:

Q.x=(P.x-O.x)*cos(redian)-(P.y-O.y)*sin(redian)+O.x

Q.y=(P.x-O.x)*sin(redian)+(P.y-O.y)*cos(redian)+O.y

二旋转任意角度的步骤

1.首先默认旋转45度时,所扩展的图像最大,即为根号2倍的长或宽的最大值,将图像填充到可能达到的最大

2 使用getRotationMatrix2D函数求取旋转矩阵,使用warpAffine函数旋转矩阵

3 求旋转之后包括图像的最大的矩形

4 删除多余的黑色边框

三实现

#include <iostream>
#include<opencv2/opencv.hpp>

using namespace cv;

void rotate_arbitrarily_angle(Mat &src,Mat &dst,float angle)
{
    float radian = (float) (angle /180.0 * CV_PI);

    //填充图像
    int maxBorder =(int) (max(src.cols, src.rows)* 1.414 ); //即为sqrt(2)*max
    int dx = (maxBorder - src.cols)/2;
    int dy = (maxBorder - src.rows)/2;
    copyMakeBorder(src, dst, dy, dy, dx, dx, BORDER_CONSTANT);

    //旋转
    Point2f center( (float)(dst.cols/2) , (float) (dst.rows/2));
    Mat affine_matrix = getRotationMatrix2D( center, angle, 1.0 );//求得旋转矩阵
    warpAffine(dst, dst, affine_matrix, dst.size());

    //计算图像旋转之后包含图像的最大的矩形
    float sinVal = abs(sin(radian));
    float cosVal = abs(cos(radian));
    Size targetSize( (int)(src.cols * cosVal +src.rows * sinVal),
                     (int)(src.cols * sinVal + src.rows * cosVal) );

    //剪掉多余边框
    int x = (dst.cols - targetSize.width) / 2;
    int y = (dst.rows - targetSize.height) / 2;
    Rect rect(x, y, targetSize.width, targetSize.height);
    dst = Mat(dst,rect);
}

int main() {
    cv::Mat src=cv::imread("../3.png");
    cv::Mat dst;
    rotate_arbitrarily_angle(src,dst,30);
    cv::imshow("src",src);
    cv::imshow("dst",dst);
    cv::waitKey(0);
    return 0;
}

原图

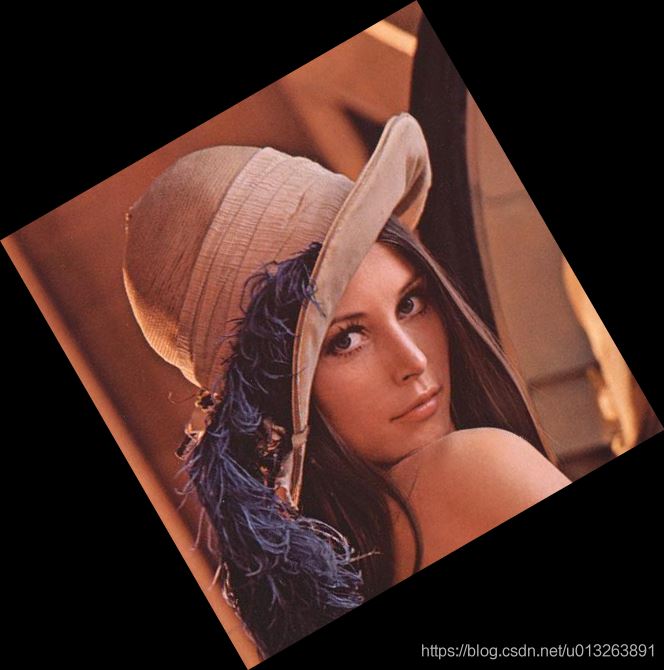

绕中心点旋转30度的结果

需要注意的是该方法仅适用于水平图像旋转到有角度的图像,至于可以随意旋转角度的方法我现在还不知道如何完成,以后有机会再做.

以上做法还有个最大的缺点是在旋转之后像素大小发生了变化,如果你要对像素操作就会产生很多问题,接下来的代码会将像素固定下来,不过也是针对旋转到一定角度之后再返回到水平位置的代码,具有很大的局限性,研究明白之后再更新其他情况

cv::Mat rotate_arbitrarily_angle1(cv::Mat matSrc, float angle, bool direction,int height,int width) {
    float theta = angle * CV_PI / 180.0;
    int nRowsSrc = matSrc.rows;
    int nColsSrc = matSrc.cols; // 如果是顺时针旋转
    if (!direction) theta = 2 * CV_PI - theta; // 全部以逆时针旋转来计算
    // 逆时针旋转矩阵
    float matRotate[3][3]{ {
                                   std::cos(theta), -std::sin(theta), 0},
                           {std::sin(theta), std::cos(theta), 0 },
                           {0, 0, 1} };

    float pt[3][2]{
            { 0, nRowsSrc },
            {nColsSrc, nRowsSrc},
            {nColsSrc, 0} };

    for (int i = 0; i < 3; i++) {
        float x = pt[i][0] * matRotate[0][0] + pt[i][1] * matRotate[1][0];
        float y = pt[i][0] * matRotate[0][1] + pt[i][1] * matRotate[1][1];
        pt[i][0] = x; pt[i][1] = y;
    }
    // 计算出旋转后图像的极值点和尺寸
    float fMin_x = std::min(std::min(std::min(pt[0][0], pt[1][0]), pt[2][0]), (float)0.0);
    float fMin_y = std::min(std::min(std::min(pt[0][1], pt[1][1]), pt[2][1]), (float)0.0);
    float fMax_x = std::max(std::max(std::max(pt[0][0], pt[1][0]), pt[2][0]), (float)0.0);
    float fMax_y = std::max(std::max(std::max(pt[0][1], pt[1][1]), pt[2][1]), (float)0.0);
    int nRows = cvRound(fMax_y - fMin_y + 0.5) + 1;
    int nCols = cvRound(fMax_x - fMin_x + 0.5) + 1;
    int nMin_x = cvRound(fMin_x + 0.5);
    int nMin_y = cvRound(fMin_y + 0.5);
    // 拷贝输出图像
    cv::Mat matRet(nRows, nCols, matSrc.type(), cv::Scalar(0));
    for (int j = 0; j < nRows; j++) {
        for (int i = 0; i < nCols; i++) {
            // 计算出输出图像在原图像中的对应点的坐标，然后复制该坐标的灰度值
            // 因为是逆时针转换，所以这里映射到原图像的时候可以看成是，输出图像
            // 到顺时针旋转到原图像的，而顺时针旋转矩阵刚好是逆时针旋转矩阵的转置
            // 同时还要考虑到要把旋转后的图像的左上角移动到坐标原点。
            int x = (i + nMin_x) * matRotate[0][0] + (j + nMin_y) * matRotate[0][1];
            int y = (i + nMin_x) * matRotate[1][0] + (j + nMin_y) * matRotate[1][1];
            if (x >= 0 && x < nColsSrc && y >= 0 && y < nRowsSrc) {
                matRet.at<uchar>(j, i) = matSrc.at<uchar>(y, x);
            }
        }
    }
    if(direction== false){//当需要顺时针旋转回水平位置时
        int x = (matRet.cols -width) / 2;
        int y = (matRet.rows -height) / 2;

        //width和height是水平条件下图像的宽高
        cv::Rect rect(x, y, width, height);
        matRet = cv::Mat(matRet,rect);
    }
    return matRet;
}
