初探Spring Cloud Gateway实战

关于Spring Cloud Gateway

  • 这是一个基于Spring技术栈构建的API网关，涉及到：Spring5、Spring Boot 2、Reactor等，目标是为项目提供简单高效的API路由，以及强大的扩展能力：安全、监控、弹性计算等
  • 官方架构图如下，可见请求到来后，由Handler Mapping决定请求对应的真实目标，然后交给Web Handler，由一系列过滤器(filter)执行链式处理，从红色箭头和注释可以发现，请求前后都有过滤器在运行：

在这里插入图片描述

版本信息

  • 《Spring Cloud Gateway实战》系列涉及的软件和库版本信息如下：
  • 本篇实战涉及到的主要版本情况如下：

1.JDK：1.8.0_291

2.IDEA：2021.1.3 (Ultimate Edition)

3.maven：3.8.1

4.操作系统：win10 64位

5.springboot：2.4.2

6.spring-cloud：2020.0.1

7.spring-cloud-alibaba：2021.1

经典配置中的核心概念

  • 先通过一个典型的简化版配置来了解几个核心概念，假设Spring Cloud Gateway应用正在运行，监听8080端口，一旦有远程请求来到8080端口，下面的配置就会生效了，三个核心概念，以及每个配置的作用，请参考中文注释：
spring:
  cloud:
    gateway:
      # 核心概念1：路由，一个路由代表一个处理逻辑，
      # 该逻辑里面包含三个元素：匹配条件(是否该此路由处理)、真实处理地址、过滤器
      routes:
        # id要确保唯一性
      - id: add_request_header_route
      	# 真实处理地址，请求一旦确定是当前路由处理，就会转发到这个地址去
        uri: https://example.org
        # 核心概念2：谓语或者断言，作用是判断请求是否由当前路由处理
        predicates:
          # 这是断言的一种，检查请求的Cookie中mycookie的值是否等于mycookievalue
        - Cookie=mycookie,mycookievalue
        # 核心概念3：过滤器，请求前和请求后都可以有过滤器处理请求响应数据
        filters:
          # 这个过滤器的作用是在请求header中添加一个键值对，值等于"aaabbbccc"
        - AddRequestHeader=X-Request-Red, aaabbbccc

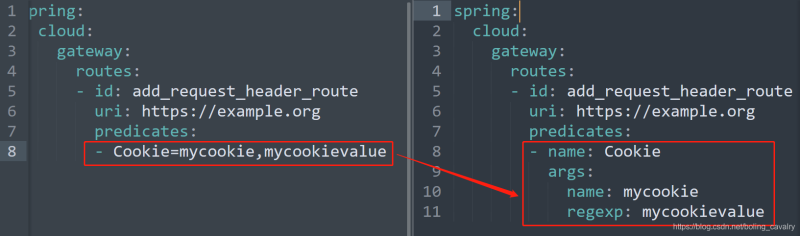

  • 上述配置信息中的predicates是简化版配置，和完整配置对比效果如下，简单的说就是把一行拆成了三项：name、args.name、args.regexp

在这里插入图片描述

  • 理论知识点到为止，咱们还是尽快动手吧

启动nacos-2.0.3

  • 整个《pring Cloud Gateway实战》系列，我们会涉及到多个服务，这就不可避免的会用到注册中心和配置中心，这里我选择了nacos，它可以很好地承担注册中心和配置中心的角色，接下来介绍如何部署和启动nacos
  • 下载nacos，地址是：https://github.com/alibaba/nacos/releases/download/2.0.3/nacos-server-2.0.3.zip
  • 解压后进入nacos\bin目录，执行以下命令启动nacos：

startup.cmd -m standalone

如果您的电脑是mac或者linux，请执行以下命令启动nacos：

sh startup.sh -m standalone

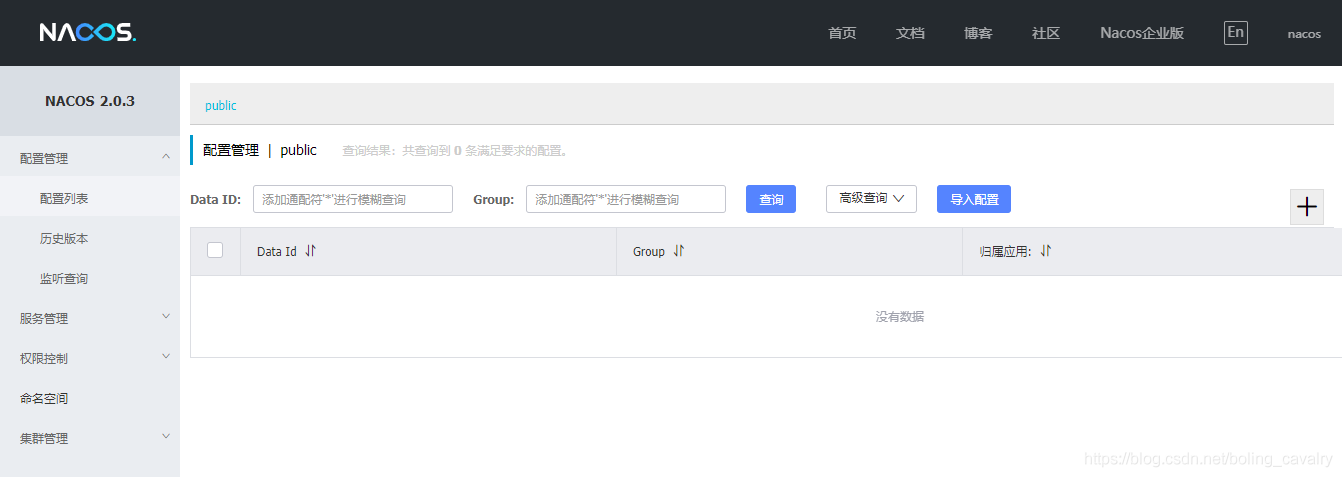

在这里插入图片描述

源码下载

本篇实战中的完整源码可在GitHub下载到，地址和链接信息如下表所示(https://github.com/zq2599/blog_demos)：

名称 链接 备注
项目主页 https://github.com/zq2599/blog_demos 该项目在GitHub上的主页
git仓库地址(https) https://github.com/zq2599/blog_demos.git 该项目源码的仓库地址，https协议
git仓库地址(ssh) git@github.com:zq2599/blog_demos.git 该项目源码的仓库地址，ssh协议

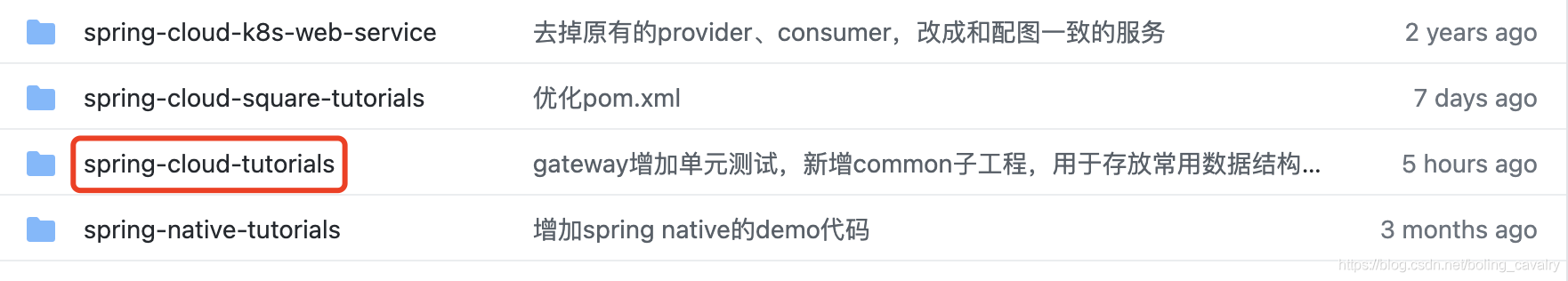

这个git项目中有多个文件夹，本篇的源码在spring-cloud-tutorials文件夹下，如下图红框所示：

在这里插入图片描述

《Spring Cloud Gateway实战》系列的父工程

新建名为spring-cloud-tutorials的maven工程，这就是《Spring Cloud Gateway实战》系列所有源码的父工程就，pom.xml内容如下，可见这里将springboot、spring-cloud、spring-cloud-alibaba库的版本号都已经确定，今后子工程就无需关注依赖库的版本号了：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <modules>
        <module>hello-gateway</module>
        <module>provider-hello</module>
        <module>common</module>
    </modules>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.4.2</version>
        <relativePath/>
    </parent>
    <groupId>com.bolingcavalry</groupId>
    <artifactId>spring-cloud-tutorials</artifactId>
    <version>1.0-SNAPSHOT</version>
    <properties>
        <maven.compiler.source>8</maven.compiler.source>
        <maven.compiler.target>8</maven.compiler.target>
        <java.version>1.8</java.version>
        <spring-cloud.version>2020.0.1</spring-cloud.version>
        <spring-cloud-alibaba.version>2021.1</spring-cloud-alibaba.version>
    </properties>
    <packaging>pom</packaging>
    <description>Demo project for Spring Cloud </description>
    <dependencyManagement>
        <dependencies>
            <dependency>
                <groupId>org.springframework.cloud</groupId>
                <artifactId>spring-cloud-dependencies</artifactId>
                <version>${spring-cloud.version}</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
            <dependency>
                <groupId>com.alibaba.cloud</groupId>
                <artifactId>spring-cloud-alibaba-dependencies</artifactId>
                <version>${spring-cloud-alibaba.version}</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
            <dependency>
                <groupId>com.squareup.okhttp3</groupId>
                <artifactId>okhttp</artifactId>
                <version>3.14.9</version>
                <scope>compile</scope>
            </dependency>
            <dependency>
                <groupId>ch.qos.logback</groupId>
                <artifactId>logback-classic</artifactId>
                <version>1.1.7</version>
            </dependency>
            <dependency>
                <groupId>org.projectlombok</groupId>
                <artifactId>lombok</artifactId>
                <version>1.16.16</version>
            </dependency>
        </dependencies>
    </dependencyManagement>
</project>

创建名为common的子工程，存放共用的常量和数据结构

  • 现在创建名为common的子工程，整个《Spring Cloud Gateway实战》系列涉及的常量和数据结构都放在这个子工程中，方便其他工程使用
  • 新增常量Constants.java：
package com.bolingcavalry.common;
public interface Constants {
    String HELLO_PREFIX = "Hello World";
}

创建web应用，作为服务提供方

  • 现在创建名为provider-hello的web应用，这是个极其普通的web应用，提供几个http接口服务，咱们在尝试Spring Cloud Gateway的基本功能时，都会将请求路由到provider-hello上来
  • provider-hello是个普通的springboot应用，会在nacos进行注册，其pom.xml内容如下：
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>spring-cloud-tutorials</artifactId>
        <groupId>com.bolingcavalry</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>
    <artifactId>provider-hello</artifactId>
    <packaging>jar</packaging>
    <dependencies>
        <dependency>
            <groupId>com.bolingcavalry</groupId>
            <artifactId>common</artifactId>
            <version>${project.version}</version>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <!--nacos:用于服务注册与发现-->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-config</artifactId>
        </dependency>
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>
    <build>
        <plugins>
            <!-- 如果父工程不是springboot，就要用以下方式使用插件，才能生成正常的jar -->
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
                <configuration>
                    <mainClass>com.bolingcavalry.provider.ProviderApplication</mainClass>
                </configuration>
                <executions>
                    <execution>
                        <goals>
                            <goal>repackage</goal>
                        </goals>
                    </execution>
                </executions>
            </plugin>
        </plugins>
    </build>
</project>

工程的配置文件application.yml如下，web端口是8082，还有一处要注意的是nacos服务地址：

server:
  #服务端口
  port: 8082
spring:
  application:
    name: provider-hello
  cloud:
    nacos:
      discovery:
        # nacos服务地址
        server-addr: 127.0.0.1:8848
  • 启动类ProviderApplication.java
package com.bolingcavalry.provider;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.client.discovery.EnableDiscoveryClient;
@SpringBootApplication
public class ProviderApplication {
    public static void main(String[] args) {
        SpringApplication.run(ProviderApplication.class, args);
    }
}
  • 普通的Controller类Hello.java，对外提供一个http服务：
package com.bolingcavalry.provider.controller;
import com.bolingcavalry.common.Constants;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;
import java.text.SimpleDateFormat;
import java.util.Date;
@RestController
@RequestMapping("/hello")
public class Hello {
    private String dateStr(){
        return new SimpleDateFormat("yyyy-MM-dd hh:mm:ss").format(new Date());
    }
    /**
     * 返回字符串类型
     * @return
     */
    @GetMapping("/str")
    public String helloStr() {
        return Constants.HELLO_PREFIX + ", " + dateStr();
    }
}

新增测试类HelloTest.java，用于检查应用的服务是否正常：

package com.bolingcavalry.provider.controller;
import com.bolingcavalry.common.Constants;
import lombok.extern.slf4j.Slf4j;
import org.junit.jupiter.api.Test;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.boot.test.autoconfigure.web.servlet.AutoConfigureMockMvc;
import org.springframework.boot.test.context.SpringBootTest;
import org.springframework.http.MediaType;
import org.springframework.test.web.servlet.MockMvc;
import org.springframework.test.web.servlet.request.MockMvcRequestBuilders;
import static org.hamcrest.Matchers.containsString;
import static org.springframework.test.web.servlet.result.MockMvcResultHandlers.print;
import static org.springframework.test.web.servlet.result.MockMvcResultMatchers.content;
import static org.springframework.test.web.servlet.result.MockMvcResultMatchers.status;
@SpringBootTest
@AutoConfigureMockMvc
@Slf4j
class HelloTest {
    @Autowired
    private MockMvc mvc;
    @Test
    void hello() throws Exception {
        String responseString = mvc.perform(MockMvcRequestBuilders.get("/hello/str").accept(MediaType.APPLICATION_JSON))
                .andExpect(status().isOk())
                .andExpect(content().string(containsString(Constants.HELLO_PREFIX)))
                .andDo(print())
                .andReturn()
                .getResponse()
                .getContentAsString();
        log.info("response in junit test :\n" + responseString);
    }
}

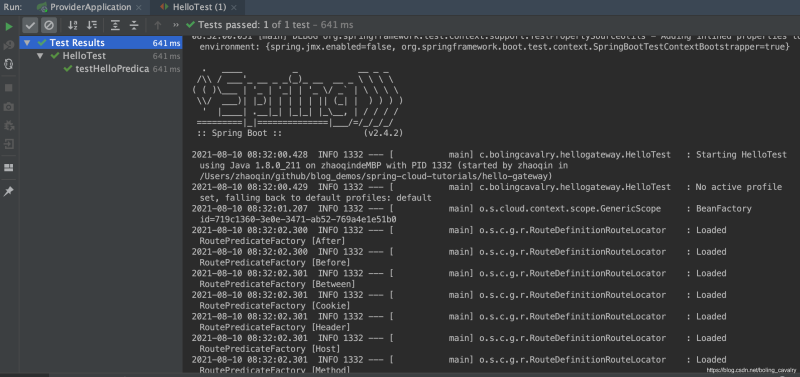

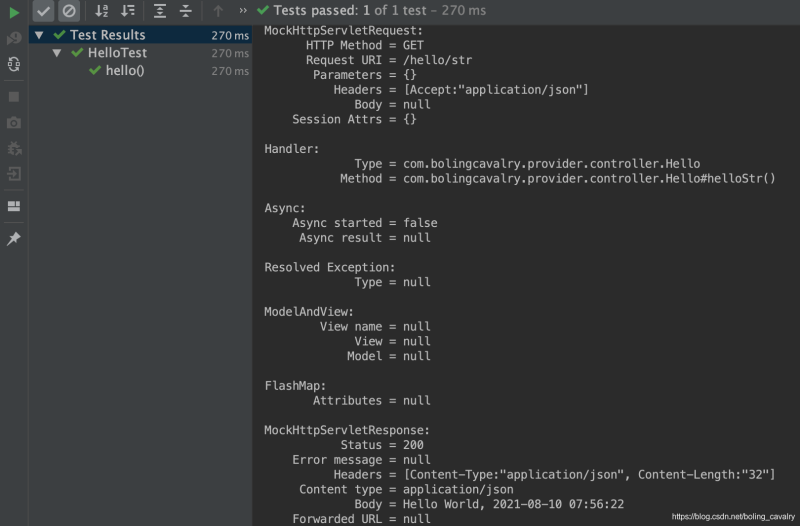

执行单元测试（此时nacos是否启动无所谓，只是不启动的话控制台会有一些错误信息，但是没有影响），如下，测试通过表示服务是正常的：

在这里插入图片描述

开发一个简单的demo，完成spring-cloud-gateway的初体验

  • 前面做了那么多准备，接下来咱们会投入到Spring Cloud Gateway的开发中，先写个简单的demo快速体验一下
  • 新增名为hello-gateway的子工程，pom.xml如下，重点是依赖了spring-cloud-starter-gateway库，还有一处要重点小心的：测试库用的是reactor-test和spring-boot-starter-test，这和之前的单元测试很不一样，用的是webflux：
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>spring-cloud-tutorials</artifactId>
        <groupId>com.bolingcavalry</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>
    <artifactId>hello-gateway</artifactId>
    <dependencies>
        <dependency>
            <groupId>com.bolingcavalry</groupId>
            <artifactId>common</artifactId>
            <version>${project.version}</version>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-gateway</artifactId>
        </dependency>
        <dependency>
            <groupId>io.projectreactor</groupId>
            <artifactId>reactor-test</artifactId>
            <scope>test</scope>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>
</project>
  • 下面是重点，Spring Cloud Gateway的配置文件application.yml，：
server:
  #服务端口
  port: 8081
spring:
  application:
    name: hello-gateway
  cloud:
    gateway:
      routes:
        - id: path_route
          # 匹配成功后，会被转发到8082端口，至于端口后面的path，会直接使用原始请求的
          # 例如http://127.0.0.1:8081/hello/str，会被转发到http://127.0.0.1:8082/hello/str
          uri: http://127.0.0.1:8082
          predicates:
            # 根据请求路径中带有"/hello/"，就算匹配成功
          - Path=/hello/**

如果要转发到其他域名下，需要创建配置类解决跨域问题：

package com.bolingcavalry.hellogateway.config;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.web.cors.CorsConfiguration;
import org.springframework.web.cors.reactive.CorsWebFilter;
import org.springframework.web.cors.reactive.UrlBasedCorsConfigurationSource;
import org.springframework.web.util.pattern.PathPatternParser;
@Configuration
public class CorsConfig {
    @Bean
    public CorsWebFilter corsFilter() {
        CorsConfiguration config = new CorsConfiguration();
        config.addAllowedMethod("*");
        config.addAllowedOrigin("*");
        config.addAllowedHeader("*");
        UrlBasedCorsConfigurationSource source = new UrlBasedCorsConfigurationSource(new PathPatternParser());
        source.registerCorsConfiguration("/**", config);
        return new CorsWebFilter(source);
    }
}
  • 启动类：
package com.bolingcavalry.hellogateway;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
@SpringBootApplication
public class HelloGatewayApplication {
    public static void main(String[] args) {
        SpringApplication.run(HelloGatewayApplication.class,args);
    }
}
  • 最后是单元测试类，请注意，由于Spring Cloud Gateway使用了webflux技术栈，因此不能用常见的MockMvc来模拟请求，几个注解也值得注意，另外也要注意WebTestClient的expectStatus、expectBody等API的用法：
package com.bolingcavalry.hellogateway;
import com.bolingcavalry.common.Constants;
import org.junit.jupiter.api.Test;
import org.junit.jupiter.api.extension.ExtendWith;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.boot.test.autoconfigure.web.reactive.AutoConfigureWebTestClient;
import org.springframework.boot.test.context.SpringBootTest;
import org.springframework.http.MediaType;
import org.springframework.test.context.junit.jupiter.SpringExtension;
import org.springframework.test.web.reactive.server.WebTestClient;
import static org.junit.jupiter.api.Assertions.assertTrue;
@SpringBootTest
@ExtendWith(SpringExtension.class)
@AutoConfigureWebTestClient
public class HelloTest {
    @Autowired
    private WebTestClient webClient;
    @Test
    void testHelloPredicates() {
        webClient.get()
                .uri("/hello/str")
                .accept(MediaType.APPLICATION_JSON)
                .exchange()
                // 验证状态
                .expectStatus().isOk()
                // 验证结果，注意结果是字符串格式
                .expectBody(String.class).consumeWith(result  -> assertTrue(result.getResponseBody().contains(Constants.HELLO_PREFIX)));
    }
}

请确保provider-hello应用已经启动，再运行上面创建的HelloTest.java，得到结果如下，测试通过，证明hello-gateway的功能符合预期，成功的将请求转发到provider-hello应用，并且成功收到响应：

在这里插入图片描述

至此，《Spring Cloud Gateway实战》系列的准备工作已经完成，而且开发了一个简单的应用体验最基本的Spring Cloud Gateway功能，接下来的文章，咱们一起实战更多基本功能。

总结

本篇文章就到这里了，希望能给你带来帮助，也希望您能够多多关注自学编程网的更多内容！

编程技巧
