Android GridLayout使用案例详解

一、简介

GridLayout是Android4.0引入的网格布局，使用它可以减少布局嵌套。也算是常用，但一直没仔细看过，今天研究一下

二、常用属性介绍

GridLayout 使用属性

属性	作用
android:columnCount	最大列数
android:rowCount	最大行数
android:orientation	GridLayout中子元素的布局方向
android:alignmentMode	alignBounds：对齐子视图边界 alignMargins ：对齐子视距内容，默认值
android:columnOrderPreserved	使列边界显示的顺序和列索引的顺序相同，默认是true
android:rowOrderPreserved	使行边界显示的顺序和行索引的顺序相同，默认是true
android:useDefaultMargins	没有指定视图的布局参数时使用默认的边距，默认值是false

item属性

属性	作用
android:layout_column	指定该单元格在第几列显示
android:layout_row	指定该单元格在第几行显示
android:layout_columnSpan	指定该单元格占据的列数
android:layout_rowSpan	指定该单元格占据的行数
android:layout_gravity	指定该单元格在容器中的位置
android:layout_columnWeight	（API21加入）列权重
android:layout_rowWeight	（API21加入）行权重

android:layout_gravity	作用
center	不改变元素的大小，仅居中
center_horizontal	不改变大小，水平居中
center_vertical	不改变大小，垂直居中
top	不改变大小，置于顶部
left	不改变大小，置于左边
bottom	不改变大小，置于底部
right	不改变大小，置于右边
start	不改变大小，根据系统语言，置于开始位置
end	不改变大小，置于结尾
fill	拉伸元素控件，填满其应该所占的格子
fill_vertical	仅垂直方向上拉伸填充
fill_horizontal	仅水平方向上拉伸填充
clip_vertical	垂直方向上裁剪元素，仅当元素大小超过格子的空间时
clip_horizontal	水平方向上裁剪元素，仅当元素大小超过格子的空间时

注意

使用layout_columnSpan 、layout_rowSpan时要加上layout_gravity属性，否则没有效果；另外item在边缘时宽高计算会出现错误，需要我们手动设置宽高，否则达不到想要的效果

三、平分问题

GridLayout在API21时引入了android:layout_columnWeight和android:layout_rowWeight来解决平分问题

那么在API21以前的，想要平分的话：引用兼容包

compile 'com.android.support:gridlayout-v7:25.+'

注意：

使用该控件，命名空间使用app
单独设置app:layout_columnWeight时，这一列的所有item都设置为这个属性，才能达到预期效果，否则这一列中设置了该属性的item，都会被隐藏，显示不出来
单独设置app:layout_rowWeight时，没有问题

四、小米计算器效果

<?xml version="1.0" encoding="utf-8"?>
<android.support.v7.widget.GridLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/grid_layout"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#ece7e7"
    app:alignmentMode="alignBounds"
    app:columnCount="4"
    app:orientation="horizontal"
    app:rowCount="5"
    app:useDefaultMargins="false"
    tools:context="com.strivestay.gridlayoutdemo.MainActivity">

    <!-- 如果不使用 app:layout_gravity="fill"，
        则实际下面这个textview的宽度只是wrap_content,
        实现不了想要的right|bottom效果;
        或者，
        用app:layout_columnWeight="1"，
        效果等同，填充满
    -->
    <TextView
        android:gravity="right|bottom"
        android:text="0"
        app:layout_columnSpan="4"
        app:layout_rowWeight="3"
        app:layout_columnWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#ffffff"
        android:gravity="center"
        android:text="AC"
        android:textColor="#f68904"
        app:layout_columnWeight="1"
        app:layout_rowWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#ffffff"
        android:gravity="center"
        android:text="退格"
        app:layout_columnWeight="1"
        app:layout_rowWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#ffffff"
        android:gravity="center"
        android:text="/"
        app:layout_columnWeight="1"
        app:layout_rowWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#ffffff"
        android:gravity="center"
        android:text="*"
        app:layout_columnWeight="1"
        app:layout_rowWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#ffffff"
        android:gravity="center"
        android:text="7"
        app:layout_columnWeight="1"
        app:layout_rowWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#ffffff"
        android:gravity="center"
        android:text="8"
        app:layout_columnWeight="1"
        app:layout_rowWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#ffffff"
        android:gravity="center"
        android:text="9"
        app:layout_columnWeight="1"
        app:layout_rowWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#ffffff"
        android:gravity="center"
        android:text="—"
        app:layout_columnWeight="1"
        app:layout_rowWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#ffffff"
        android:gravity="center"
        android:text="4"
        app:layout_columnWeight="1"
        app:layout_rowWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#ffffff"
        android:gravity="center"
        android:text="5"
        app:layout_columnWeight="1"
        app:layout_rowWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#ffffff"
        android:gravity="center"
        android:text="6"
        app:layout_columnWeight="1"
        app:layout_rowWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#ffffff"
        android:gravity="center"
        android:text="+"
        app:layout_columnWeight="1"
        app:layout_rowWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#ffffff"
        android:gravity="center"
        android:text="1"
        app:layout_columnWeight="1"
        app:layout_rowWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#ffffff"
        android:gravity="center"
        android:text="2"
        app:layout_columnWeight="1"
        app:layout_rowWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#ffffff"
        android:gravity="center"
        android:text="3"
        app:layout_columnWeight="1"
        app:layout_rowWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#f68904"
        android:gravity="center"
        android:text="="
        android:textColor="#ffffff"
        app:layout_columnWeight="1"
        app:layout_rowSpan="2"
        app:layout_rowWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#ffffff"
        android:gravity="center"
        android:text="%"
        app:layout_columnWeight="1"
        app:layout_rowWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#ffffff"
        android:gravity="center"
        android:text="0"
        app:layout_columnWeight="1"
        app:layout_rowWeight="1"/>

    <TextView
        android:layout_margin="1dp"
        android:background="#ffffff"
        android:gravity="center"
        android:text="."
        app:layout_columnWeight="1"
        app:layout_rowWeight="1"/>


</android.support.v7.widget.GridLayout>

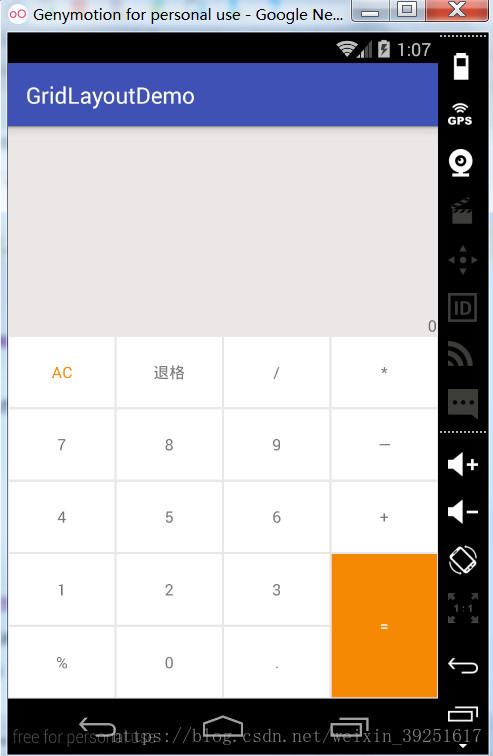

效果： 4.4.4模拟器

五、动态加载

1.xml引用GridLayout

<?xml version="1.0" encoding="utf-8"?>
<android.support.v7.widget.GridLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/grid_layout"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#ece7e7"
    app:orientation="horizontal"
    app:useDefaultMargins="false"
    app:alignmentMode="alignBounds"
    tools:context="com.strivestay.gridlayoutdemo.MainActivity">

</android.support.v7.widget.GridLayout>

2.动态添加

package com.strivestay.gridlayoutdemo;

import android.graphics.Color;
import android.os.Bundle;
import android.support.v7.app.AppCompatActivity;
import android.support.v7.widget.GridLayout;
import android.view.Gravity;
import android.widget.TextView;
/**
 * GridLayout示例
 * @author StriveStay
 * @date 2018/3/27
 */
public class MainActivity extends AppCompatActivity {

    private String[] mStrings = {"0","AC","退格","/","*","7","8","9","—","4","5","6","+","1","2","3","=","%","0","."};

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        // xml布局
//        setContentView(R.layout.activity_main);

        // 动态添加
        setContentView(R.layout.activity_main2);

        GridLayout gridLayout = (GridLayout) findViewById(R.id.grid_layout);

        // 6行   4列
        gridLayout.setColumnCount(4);
        gridLayout.setRowCount(6);

        for (int i = 0; i < mStrings.length; i++) {
            TextView textView = new TextView(this);
            GridLayout.LayoutParams params = new GridLayout.LayoutParams();
            params.width =0;
            params.height =0;

            if(i == 0){
                // 设置行列下标， 所占行列  ，比重
                // 对应： layout_row  , layout_rowSpan , layout_rowWeight
                // 如下代表： item坐标（0,0）， 占 1 行，比重为 3 ； 占 4 列，比重为 1
                params.rowSpec = GridLayout.spec(0,1,3f);
                params.columnSpec = GridLayout.spec(0,4,1f);

                textView.setGravity(Gravity.BOTTOM|Gravity.RIGHT);
            }else{
                // 设置行列下标，和比重
                params.rowSpec = GridLayout.spec((i+3)/4,1f);
                params.columnSpec = GridLayout.spec((i+3)%4,1f);

                // 背景
                textView.setBackgroundColor(Color.WHITE);

                // 字体颜色
                if("AC".equals(mStrings[i])){
                    textView.setTextColor(Color.parseColor("#f68904"));
                }

                if("=".equals(mStrings[i])){
                    textView.setBackgroundColor(Color.parseColor("#f68904"));
                    textView.setTextColor(Color.WHITE);
                    params.rowSpec = GridLayout.spec((i+3)/4,2,1f);
                }

                // 居中显示
                textView.setGravity(Gravity.CENTER);

                // 设置边距
                params.setMargins(2,2,2,2);
            }

            // 设置文字
            textView.setText(mStrings[i]);

            // 添加item
            gridLayout.addView(textView,params);
        }
    }
}

效果和用xml中直接布局一样：

注意：
GridLayout.spec(); 这个方法是一个重点，需要好好看一下，而且由于它有几个重载方法，使用时也要注意。比如说下面两个方法：

 public static Spec spec(int start, int size)
 public static Spec spec(int start, float weight)

我刚开始就忽略了这点，本想用的是第二个带有weight的方法，但是传入参数时，没有加上f，就调用了第一个方法，搞了半天才发现

所以，如果调用的是第二个方法，一定要注意float参数的表示方法，加个f，如：GridLayout.spec(0,1f);
