python之用Numpy和matplotlib画一个魔方

瞎鼓捣系列~
Numpy + matplotlib 画一个魔方

前言

NumPy是Python科学计算的基本包。它是一个Python库，提供了多维数组对象、各种派生对象(如掩码数组和矩阵)，以及用于对数组进行快速操作的各种例程，包括数学、逻辑、形状操作、排序、选择、I/O、离散傅里叶变换、基本线性代数、基本的统计运算，随机模拟等等。
github
官方文档

最近项目中有个码垛规划的需求，Numpy中的三维数组特别好用，就鼓捣了一下。
然后我看到桌子上两年前买的魔方，好久没玩儿过了。头脑一热，就想用Numpy画个魔方出来！

在这里插入图片描述

开搞！

这里选择使用Matplotlib作为可视化工具
Matplotlib GitHub
Matplotlib 官方文档

构建体素

为了制作魔方，主要用到Matplotlib中的一个函数voxels

?
1
2
3
voxels([x, y, z, ]/, filled, facecolors=None, edgecolors=None, **kwargs)
绘制一组填充体素
所有体素在坐标轴上绘制为1x1x1立方体，filled[0, 0, 0]的lower corner位于原点。被遮挡的面不再绘制。

以3x3x3魔方为例：

?
1
2
3
4
5
6
7
8
import matplotlib.pyplot as plt
import numpy as np
# 准备一组体素坐标
n_voxels = np.ones((3, 3, 3), dtype=bool)
# 绘制
ax = plt.figure().add_subplot(projection='3d')
ax.voxels(n_voxels)
plt.show()

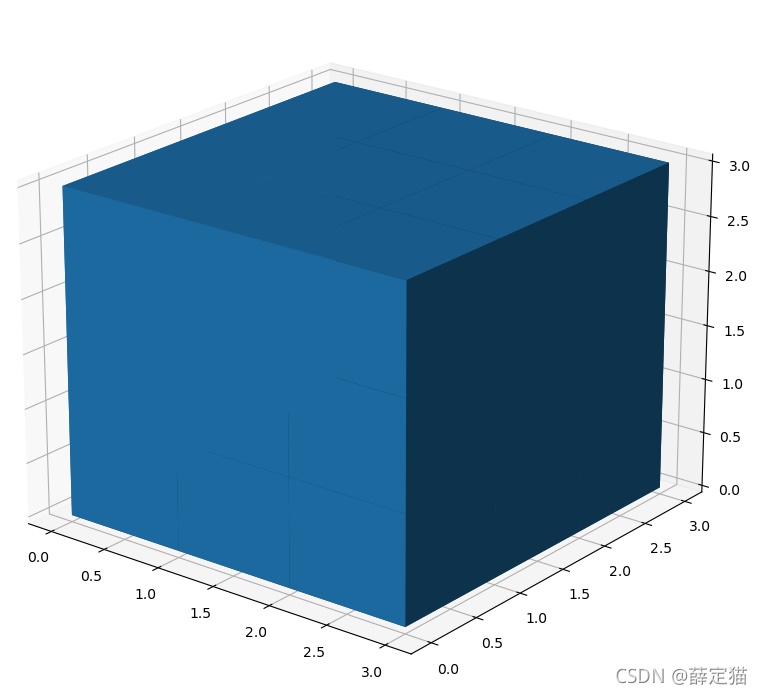

在这里插入图片描述

可以看到，虽然出现了3x3x3个体素，但是体素与体素之间的没有间隙，看起来不是很美观。

制作间隙效果

为了让体素与体素之间有间隙，可以对3x3x3的体素进行上采样，即构建一个5x5x5的体素，这样在每一个维度，让处于两个体素中间的体素不显示，即可产生间隙的效果。

?
1
2
3
4
5
6
7
8
size = np.array(n_voxels.shape) * 2
filled_2 = np.zeros(size - 1, dtype=n_voxels.dtype)
filled_2[::2, ::2, ::2] = n_voxels


ax = plt.figure().add_subplot(projection='3d')
ax.voxels(filled_2)
plt.show()

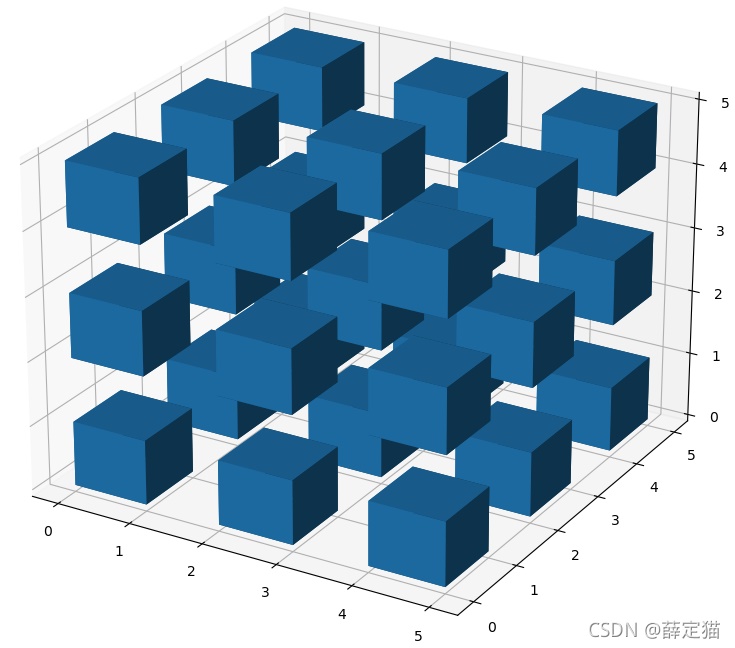

在这里插入图片描述

这样间隙有了，但是间隙太大了，此时可以使用voxels函数的可选参数[x, y, z]控制每一个voxel的顶点位置，进而控制间隙的大小

?
1
2
3
4
5
6
7
8
9
# 缩小间隙
# 构建voxels顶点控制网格
# x, y, z均为6x6x6的矩阵，为voxels的网格
# //2是为了，把索引范围从[0 1 2 3 4 5]转换为[0 0 1 1 2 2],这样x,y,z范围就回到了0~3
x, y, z = np.indices(np.array(filled_2.shape) + 1).astype(float) // 2

x[1::2, :, :] += 0.95
y[:, 1::2, :] += 0.95
z[:, :, 1::2] += 0.95

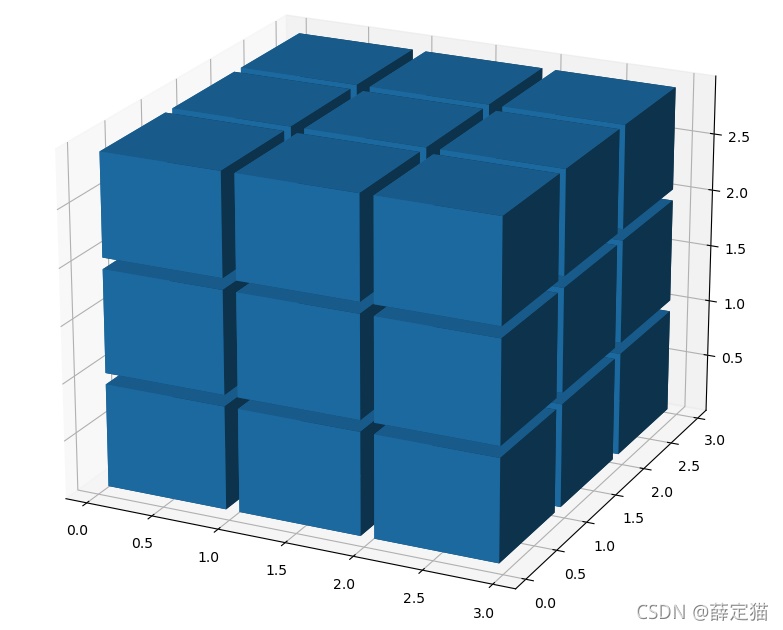

在这里插入图片描述

这样间隙就看起来差不多了，接下来就是为魔方的六个面添加颜色了。

为每个面赋不同的颜色

由于只能给每个体素整体一个颜色，不能对一个体素的不同面指定不同的颜色，所以为了实现六个面不同颜色，只能将3x3x3的矩阵改为5x5x5，将最外边的那一层体素厚度设小一点，近似于面，然后赋颜色。

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
import matplotlib.pyplot as plt
import numpy as np

# 准备一些坐标
n_voxels = np.ones((5, 5, 5), dtype=bool)

# 生成间隙
size = np.array(n_voxels.shape) * 2
filled_2 = np.zeros(size - 1, dtype=n_voxels.dtype)
filled_2[::2, ::2, ::2] = n_voxels

# 缩小间隙
# 构建voxels顶点控制网格
# x, y, z均为6x6x8的矩阵，为voxels的网格，3x3x4个小方块，共有6x6x8个顶点。
# 这里//2是精髓，把索引范围从[0 1 2 3 4 5]转换为[0 0 1 1 2 2],这样就可以单独设立每个方块的顶点范围
x, y, z = np.indices(np.array(filled_2.shape) + 1).astype(float) //2  # 3x6x6x8，其中x,y,z均为6x6x8

x[1::2, :, :] += 0.95
y[:, 1::2, :] += 0.95
z[:, :, 1::2] += 0.95

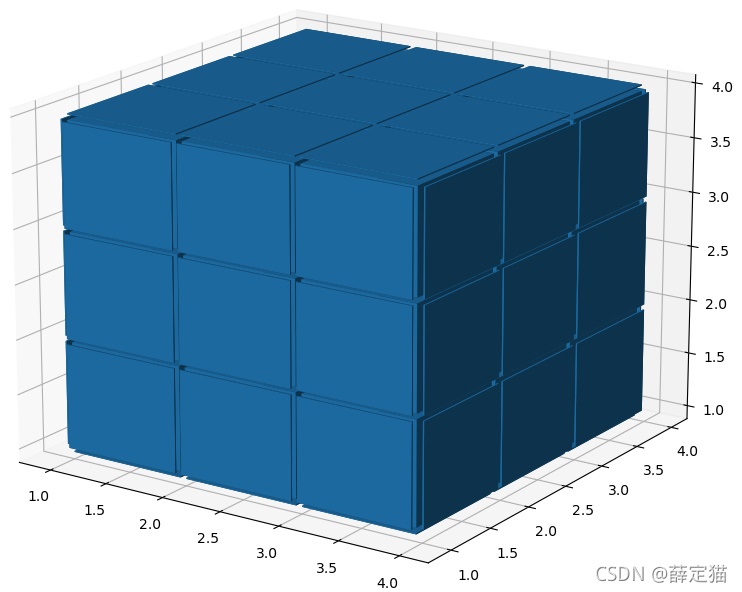

# 修改最外面的体素的厚度，作为六个面来使用
x[0, :, :] += 0.94
y[:, 0, :] += 0.94
z[:, :, 0] += 0.94

x[-1, :, :] -= 0.94
y[:, -1, :] -= 0.94
z[:, :, -1] -= 0.94
# 去除边角料
filled_2[0, 0, :] = 0
filled_2[0, -1, :] = 0
filled_2[-1, 0, :] = 0
filled_2[-1, -1, :] = 0

filled_2[:, 0, 0] = 0
filled_2[:, 0, -1] = 0
filled_2[:, -1, 0] = 0
filled_2[:, -1, -1] = 0

filled_2[0, :, 0] = 0
filled_2[0, :, -1] = 0
filled_2[-1, :, 0] = 0
filled_2[-1, :, -1] = 0

在这里插入图片描述

然后就是给六个面赋不同的颜色了。

六个方向表示：上(up)、下(down)、左(left)、右(right)、前(front)、后(back)
六种颜色表示：黄色(yellow)、白色(white)、橙色(orange)、红色(red)、蓝色(blue)、绿色(green)
初始的魔方组成形式为：上黄，下白，左橙，右红，前蓝，后绿。

参考：颜色大全https://www.5tu.cn/colors/yansebiao.html

?
1
2
3
4
5
6
7
8
9
# 给魔方六个面赋予不同的颜色
colors = np.array(['#ffd400', "#fffffb", "#f47920", "#d71345", "#145b7d", "#45b97c"])
facecolors = np.full(filled_2.shape, '#77787b')  # 设一个灰色的基调
facecolors[:, :, -1] = colors[0]
facecolors[:, :, 0] = colors[1]
facecolors[:, 0, :] = colors[2]
facecolors[:, -1, :] = colors[3]
facecolors[0, :, :] = colors[4]
facecolors[-1, :, :] = colors[5]

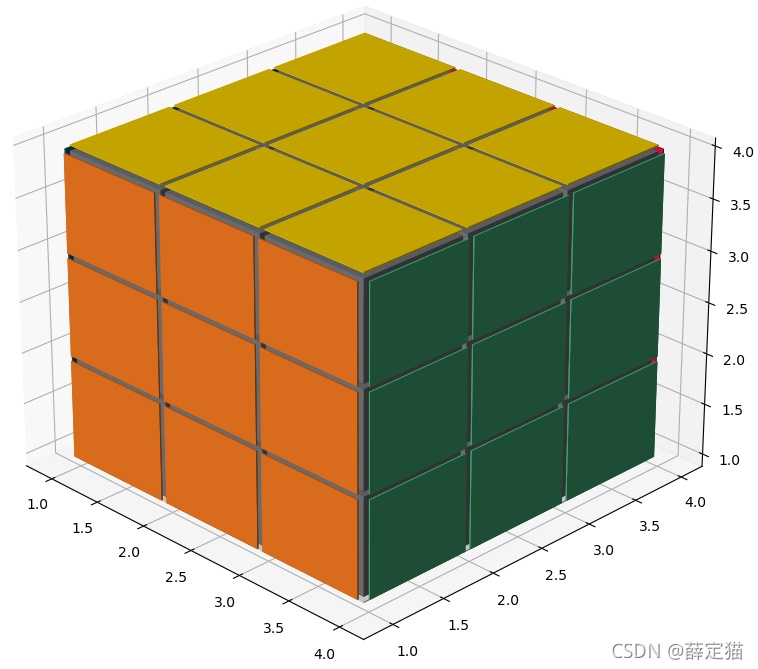

在这里插入图片描述

完整代码

完整 代码如下：

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
# -*- coding: utf-8 -*-
# @Time : DATE:2021/8/29
# @Author : yan
# @Email : 1792659158@qq.com
# @File : blogDemo.py

import matplotlib.pyplot as plt
import numpy as np


def generate_rubik_cube(nx, ny, nz):
    """
    根据输入生成指定尺寸的魔方
    :param nx:
    :param ny:
    :param nz:
    :return:
    """
    # 准备一些坐标
    n_voxels = np.ones((nx + 2, ny + 2, nz + 2), dtype=bool)

    # 生成间隙
    size = np.array(n_voxels.shape) * 2
    filled_2 = np.zeros(size - 1, dtype=n_voxels.dtype)
    filled_2[::2, ::2, ::2] = n_voxels

    # 缩小间隙
    # 构建voxels顶点控制网格
    # x, y, z均为6x6x8的矩阵，为voxels的网格，3x3x4个小方块，共有6x6x8个顶点。
    # 这里//2是精髓，把索引范围从[0 1 2 3 4 5]转换为[0 0 1 1 2 2],这样就可以单独设立每个方块的顶点范围
    x, y, z = np.indices(np.array(filled_2.shape) + 1).astype(float) // 2  # 3x6x6x8，其中x,y,z均为6x6x8

    x[1::2, :, :] += 0.95
    y[:, 1::2, :] += 0.95
    z[:, :, 1::2] += 0.95

    # 修改最外面的面
    x[0, :, :] += 0.94
    y[:, 0, :] += 0.94
    z[:, :, 0] += 0.94

    x[-1, :, :] -= 0.94
    y[:, -1, :] -= 0.94
    z[:, :, -1] -= 0.94

    # 去除边角料
    filled_2[0, 0, :] = 0
    filled_2[0, -1, :] = 0
    filled_2[-1, 0, :] = 0
    filled_2[-1, -1, :] = 0

    filled_2[:, 0, 0] = 0
    filled_2[:, 0, -1] = 0
    filled_2[:, -1, 0] = 0
    filled_2[:, -1, -1] = 0

    filled_2[0, :, 0] = 0
    filled_2[0, :, -1] = 0
    filled_2[-1, :, 0] = 0
    filled_2[-1, :, -1] = 0

    # 给魔方六个面赋予不同的颜色
    colors = np.array(['#ffd400', "#fffffb", "#f47920", "#d71345", "#145b7d", "#45b97c"])
    facecolors = np.full(filled_2.shape, '#77787b')  # 设一个灰色的基调
    # facecolors = np.zeros(filled_2.shape, dtype='U7')
    facecolors[:, :, -1] = colors[0]    # 上黄
    facecolors[:, :, 0] = colors[1]     # 下白
    facecolors[:, 0, :] = colors[2]     # 左橙
    facecolors[:, -1, :] = colors[3]    # 右红
    facecolors[0, :, :] = colors[4]     # 前蓝
    facecolors[-1, :, :] = colors[5]    # 后绿

    ax = plt.figure().add_subplot(projection='3d')
    ax.voxels(x, y, z, filled_2, facecolors=facecolors)
    plt.show()


if __name__ == '__main__':
    generate_rubik_cube(3, 3, 3)

可根据输入生成不同尺寸的魔方：

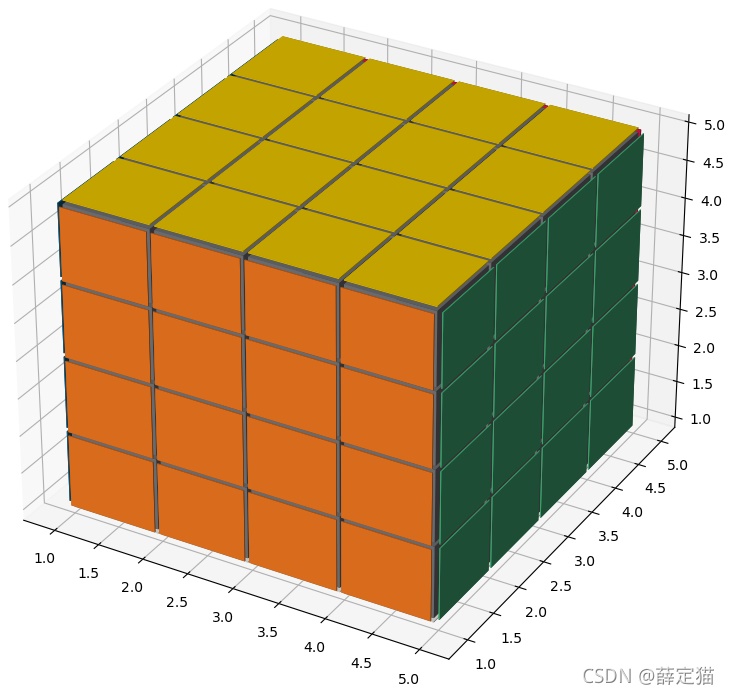

4x4x4:

在这里插入图片描述

6x6x6

在这里插入图片描述

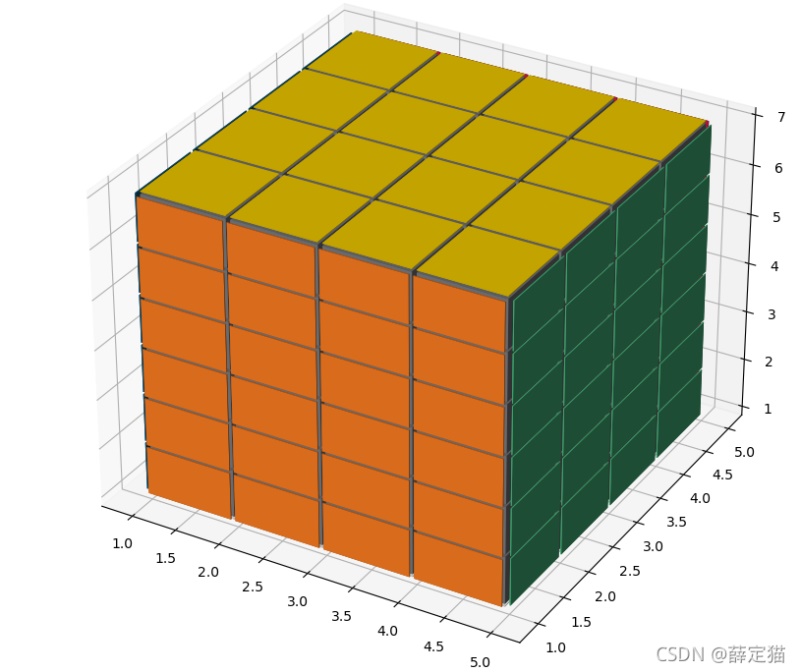

甚至是4x4x6，不过这就不是咱平时玩儿的魔方了~

在这里插入图片描述
