OpenCV 绘制同心圆的示例代码

最近在学习OpenCV，本文主要介绍了OpenCV 绘制同心圆的示例代码，分享给大家，具体如下：

功能函数

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
// 绘制同心圆
void DrawConcentricCircle(cv::Mat mask, const cv::Point2i &center, int radius1,int radius2, const cv::Scalar &color, int thickness,int linetype)
{
    // 创建画布
    cv::Mat canvas = cv::Mat::zeros(mask.size(), CV_8UC1);

    // 计算内径和外径
    int inradius = min(radius1, radius2);
    int outradius = max(radius1, radius2);

    // 分情况讨论
    // 当thickness大于0时，绘制的是两个圆型线条组成的同心圆，不需填充
    if (thickness > 0)
    {
        cv::circle(mask, center, outradius, color, thickness, linetype);
        cv::circle(mask, center, inradius, color, thickness, linetype);
    }
    // 当thickness小于0，一般为-1，绘制的是填充同心圆，内圆不能有填充色
    else {
        cv::circle(canvas, center, outradius, cv::Scalar(255), -1, linetype);
        cv::circle(canvas, center, inradius, cv::Scalar(0), -1, linetype);
        int row = mask.rows;
        int col = mask.cols;
        for (int i = 0; i < row; ++i)
        {
            for (int j = 0; j < col; ++j)
            {
                uchar *m = canvas.ptr<uchar>(i);
                if (m[j] == 255)
                {
                    mask.at<Vec3b>(i, j)[0] = static_cast<uchar>(color[0]);
                    mask.at<Vec3b>(i, j)[1] = static_cast<uchar>(color[1]);
                    mask.at<Vec3b>(i, j)[2] = static_cast<uchar>(color[2]);
                }

            }
        }
    }
}

测试代码

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
#include <iostream>
#include <opencv2/opencv.hpp>
#include <stdio.h>
using namespace std;
using namespace cv;

void DrawConcentricCircle(cv::Mat mask, const cv::Point2i &center, int radius1, int radius2, const cv::Scalar &color, int thickness, int linetype);

int main()
{
    cv::Mat src = imread("test.jpg");
    cv::Mat result = src.clone();
    DrawConcentricCircle(result, cv::Point(result.cols / 2, result.rows / 2), 300, 500, cv::Scalar(255, 255, 0),-10, 16);
    imshow("original", src);
    imshow("result", result);
    waitKey(0);
    system("pause");
    return 0;
}

// 绘制同心圆
void DrawConcentricCircle(cv::Mat mask, const cv::Point2i &center, int radius1,int radius2, const cv::Scalar &color, int thickness,int linetype)
{
    // 创建画布
    cv::Mat canvas = cv::Mat::zeros(mask.size(), CV_8UC1);

    // 计算内径和外径
    int inradius = min(radius1, radius2);
    int outradius = max(radius1, radius2);

    // 分情况讨论
    // 当thickness大于0时，绘制的是两个圆型线条组成的同心圆，不需填充
    if (thickness > 0)
    {
        cv::circle(mask, center, outradius, color, thickness, linetype);
        cv::circle(mask, center, inradius, color, thickness, linetype);
    }
    // 当thickness小于0，一般为-1，绘制的是填充同心圆，内圆不能有填充色
    else {
        cv::circle(canvas, center, outradius, cv::Scalar(255), -1, linetype);
        cv::circle(canvas, center, inradius, cv::Scalar(0), -1, linetype);
        int row = mask.rows;
        int col = mask.cols;
        for (int i = 0; i < row; ++i)
        {
            for (int j = 0; j < col; ++j)
            {
                uchar *m = canvas.ptr<uchar>(i);
                if (m[j] == 255)
                {
                    mask.at<Vec3b>(i, j)[0] = static_cast<uchar>(color[0]);
                    mask.at<Vec3b>(i, j)[1] = static_cast<uchar>(color[1]);
                    mask.at<Vec3b>(i, j)[2] = static_cast<uchar>(color[2]);
                }

            }
        }
    }
}

测试效果



图1 原图

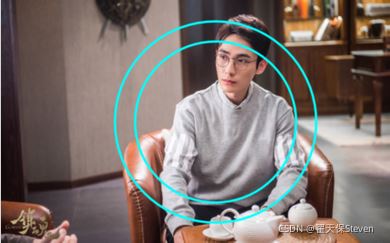

图2 绘制同心圆

绘制同心圆就是两个圆组合，但又不完全是，因为要考虑填充的情况，同心圆填充后应该是两个圆之间的区域填充，而不是填充为一整个圆，如图3所示。

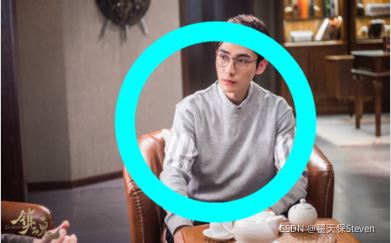

图3 填充效果
