MyFlash——美团点评的开源MySQL闪回工具

由于运维、DBA的误操作或是业务bug，我们在操作中时不时会出现误删除数据情况。早期要想恢复数据，只能让业务人员根据线上操作日志，构造误删除的数据，或者DBA使用binlog和备份的方式恢复数据，不管那种，都非常费时费力，而且容易出错。直到彭立勋首次在MySQL社区为mysqlbinlog扩展了闪回功能。

在美团点评，我们也遇到过研发人员误删主站的配置信息，从而导致主站长达2个小时不可用的情况。DBA同学当时使用了技术团队自研的binlog2sql完成了数据恢复，并多次挽救了线上误删数据导致的严重故障。不过，binlog2sql在恢复速度上不尽如人意，因此我们开发了一个新的工具——MyFlash，它很好地解决了上述痛点，能够方便并且高效地进行数据恢复。

现在该工具正式开源，开源地址为： https://github.com/Meituan-Dianping/MyFlash 。

闪回工具现状

先来看下目前市面上已有的恢复工具，我们从实现角度把它们划分成如下几类。

① mysqlbinlog工具配合sed、awk。该方式先将binlog解析成类SQL的文本，然后使用sed、awk把类SQL文本转换成真正的SQL。

  • 优点：当SQL中字段类型比较简单时，可以快速生成需要的SQL，且编程门槛也比较低。
  • 缺点：当SQL中字段类型比较复杂时，尤其是字段中的文本包含HTML代码，用awk、sed等工具时，就需要考虑极其复杂的转义等情况，出错概率很大。

② 给数据库源码打patch。该方式扩展了mysqlbinlog的功能，增加Flashback选项。

  • 优点：复用了MySQL Server层中binlog解析等代码，一旦稳定之后，无须关心复杂的字段类型，且效率较高。
  • 缺点：在修改前，需要对MySQL的复制代码结构和细节需要较深的了解。版本比较敏感，在MySQL 5.6上做的patch，基本不能用于MySQL 5.7的回滚操作。升级困难，因为patch的代码是分布在MySQL的各个文件和函数中，一旦MySQL代码改变，特别是复制层的重构，升级的难度不亚于完全重新写一个。

③ 使用业界提供的解析binlog的库，然后进行SQL构造，其优秀代表是binlog2sql。

  • 优点：使用业界成熟的库，因此稳定性较好，且上手难度较低。
  • 缺点：效率往往较低，且实现上受制于binlog库提供的功能。

上述几种实现方式，主要是提供的过滤选项较少，比如不能提供基于SQL类型的过滤，需要回滚一个delete语句，导致在回滚时，需要结合awk、sed等工具进行筛选。

总结了上述几种工具的优缺点，我认为理想的闪回工具需要有以下特性。

a. 无需把binlog解析成文本，再进行转换。

b. 提供原生的基于库、表、SQL类型、位置、时间等多种过滤方式。

c. 支持MySQL多个版本。

d. 对于数据库的代码重构不敏感，利于升级。

e. 自主掌控binlog解析，提供尽可能灵活的方式。

在这些特性中，binlog的解析是一切工作的基础。接下来我会介绍binlog的基本结构。

binlog格式初探

binlog格式概览

一个完整的binlog文件是由一个format description event开头，一个rotate event结尾，中间由多个其他event组合而成。

binlog文件实例：

每个event都是由event header 和event data组成。下面简单介绍下几种常见的binlog event。

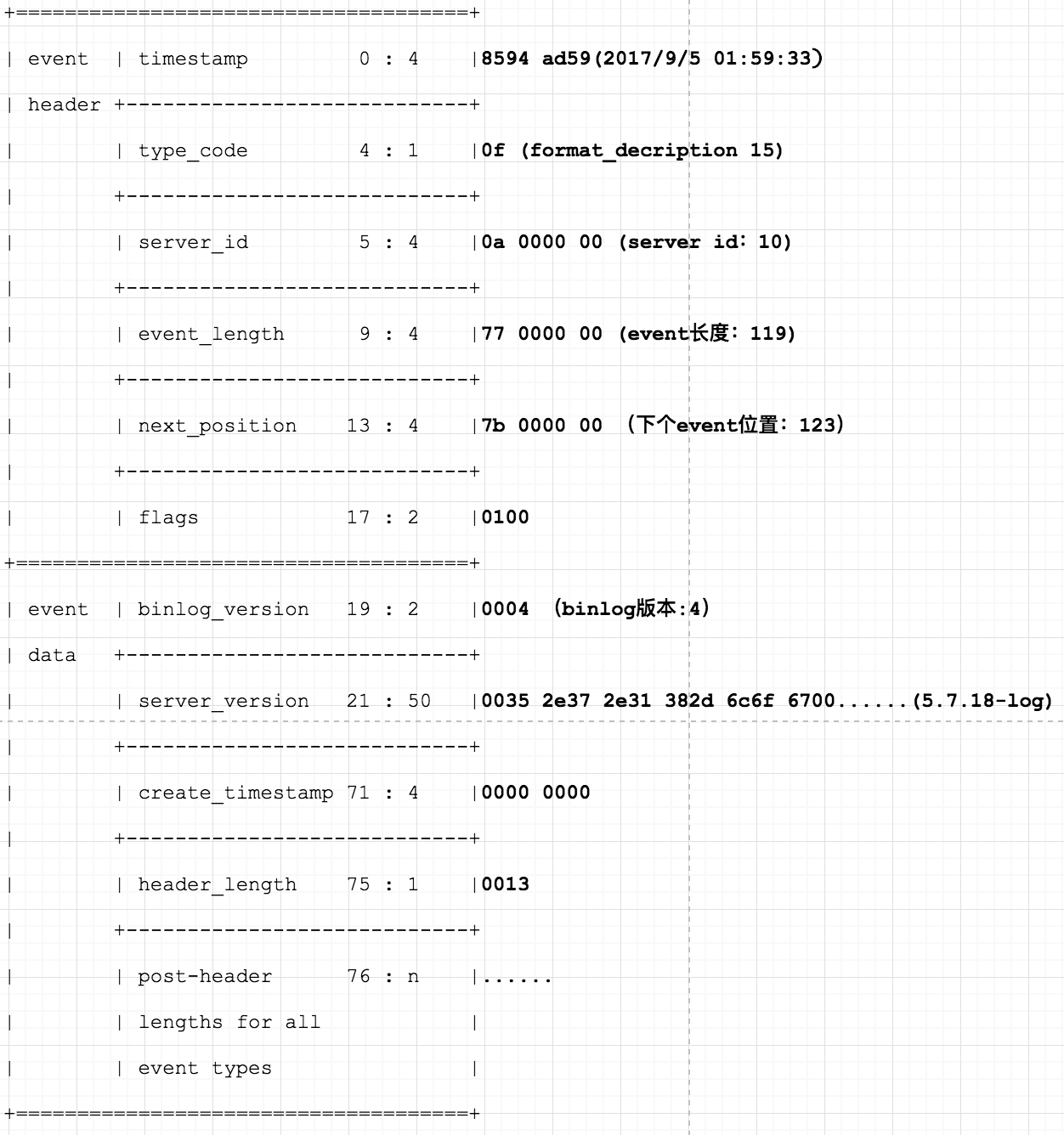

① formart description event

表达的含义是：

170905  01:59:33 server id 10  end_log_pos 123 CRC32 0xed1ec563
Start: binlog v 4, server v 5.7.18-log created 170905  01:59:33

② table map event

表达的含义是：

170905  01:59:33 server id 10  end_log_pos 339 CRC32 0x3de40c0d
    Table_map: `test`.`test4` mapped to number 238

③ update row event

表达的含义是：

170905  01:59:33 server id 10  end_log_pos 385 CRC32 0x179ef6dd
    Update_rows: table id 238 flags: STMT_END_F
    UPDATE `test`.`test4` WHERE @1=3 SET @1=13;

binlog event回滚

根据上面的binlog介绍，可以看到每个binlog event中event header有个type_code，其中insert为30，update为31，delete为32。对于insert和delete两个相反的操作，只需把type_code互换，则在binlog event级别完成回滚。

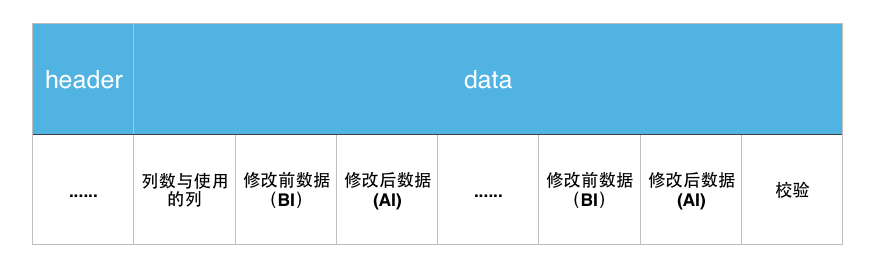

而对于update操作，其格式如下。

其中，BI是指before image，AI是指after image。

我们只需依次遍历修改前的数据和修改后的数据，并一一互换即可。因此整个回滚操作的难点在于回滚update语句，而update语句回滚的核心在于计算出每个AI、BI的长度。下面介绍下长度以及部分字段的计算方法。

镜像长度计算

镜像是由一个个字段组成的，根据字段类型的不同，其计算长度的方法也不一样。

  • 只与字段类型相关。比如int占用4个字节，bingint占用8个字节。其中类型信息可以从table map event中获取。

  • 与字段类型及其参数相关。比如decimal（18，9），占用9个字节，参数信息在table map event中。

  • 与字段类型、参数以及实际存储的值相关。比如varchar（10），有1个字节表示长度，之后的字节才表示真正的数据。比如varchar（280），有2个字节表示长度。实际的长度和数据在一起。

解析binlog中的若干个关键点

① length encoded integer

binlog中一个或者多个字节组合，分别表示了不同的含义。比如，timestamp是由固定的4个字节组成，event类型由一个字节表示；数据库名和表名最长为64个字符，即使每个字符占用3个字节，那么占用的字节数为192<255。因此最多使用一个字节，就可以完成实际长度表示。

然而列的实际数量，可能需要超过1个字节、2个字节、3个字节甚至8个字节去表示。如果我们使用最大的8个字节去表示，那么在绝大多数情况下都是浪费存储空间的。针对这种情况，length encoded integer应运而生。

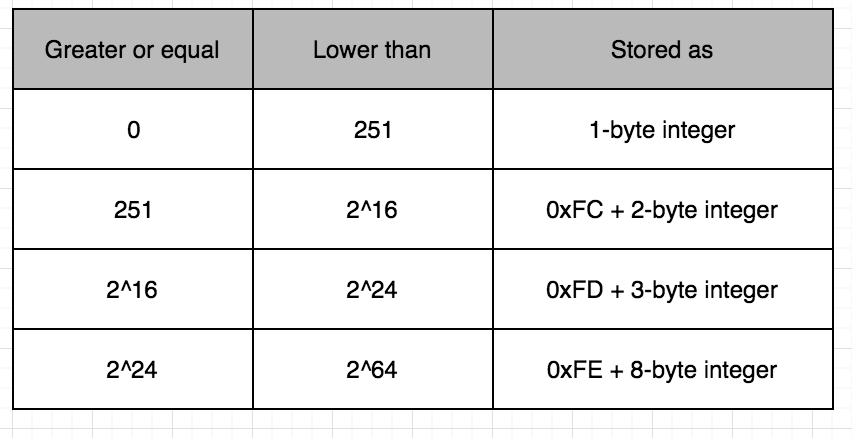

比如在获取一个varchar类型的长度时，首先读取第一个字节，如果值小于251，那么varchar的长度就是第一个字节表示的长度。如果第一个字节的值为0xFC，那么varchar的长度是由该字节之后的后两个字节组成，以此类推。

② decimal类型

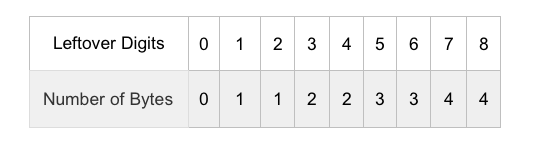

decimal是由整数部分和小数部分组成。无论是整数还是小数，每9个数字，需要4个字节。如果不是9的倍数，剩余的小数位，需要的字节数如下，为方便描述，将该关系定义为函数Fnum。

举例，对于 decimal（18,10）：

  1. 整数部分可展示的为8，用int，即4个字节。
  2. 小数部分，需要的字节数为 (10 /9)*4+Fnum(10%9)=5。
  3. 那么总共加起来需要4+5=9个字节。

闪回工具架构

在上面的章节中，介绍了单个binlog event的反转方法。在实践中，我们往往需要把某个binlog，按照指定的条件，过滤出需要的binlog，并进行反转。那么MyFlash是如何完成这些目标的呢？

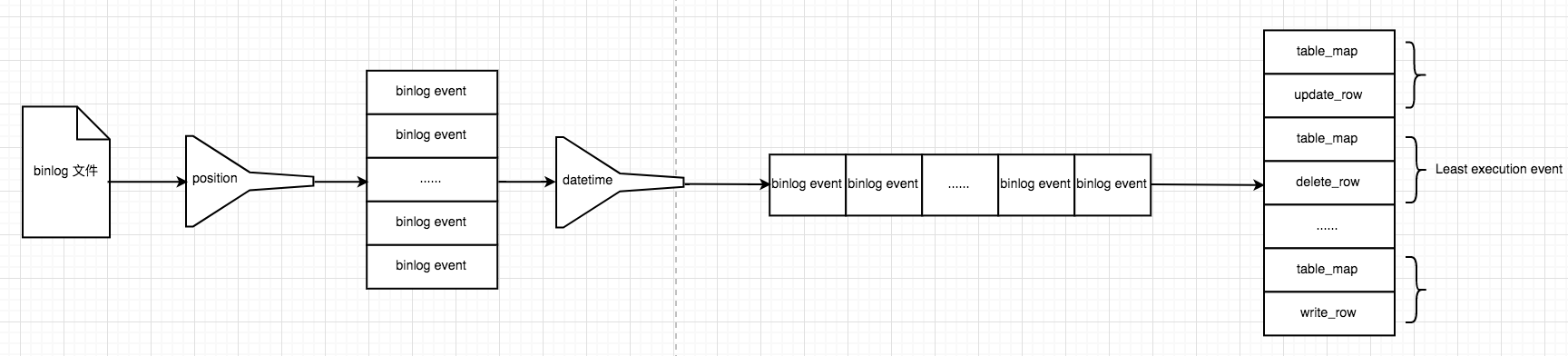

解析binlog

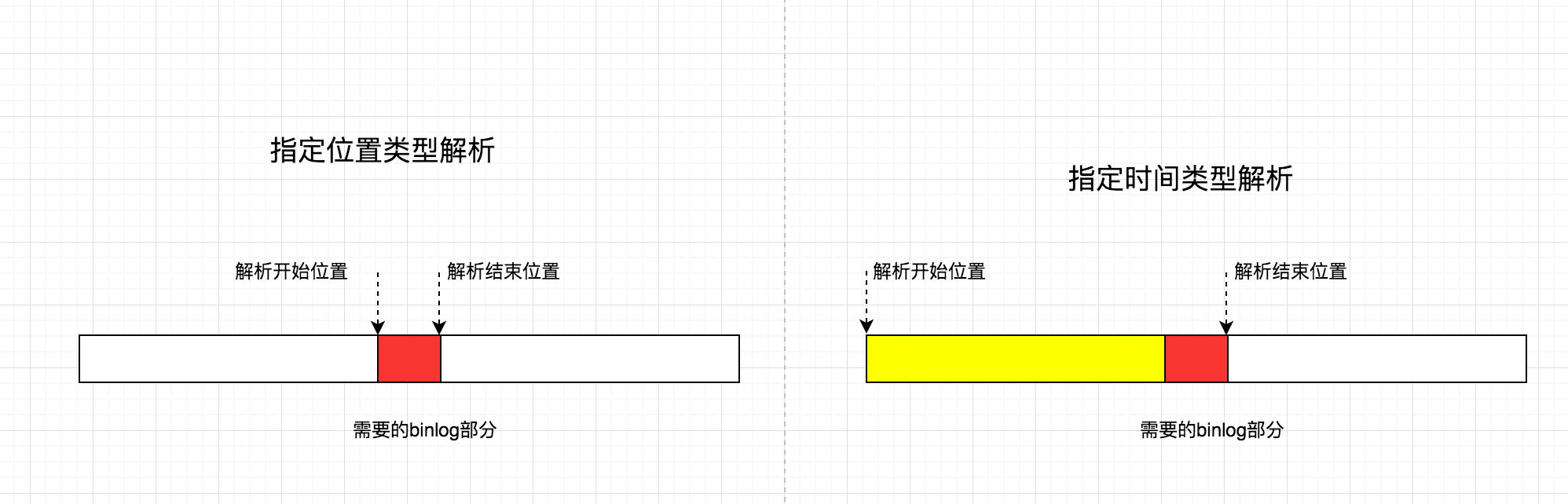

首先把binlog文件，解析成多个event，放入到相关队列中。在实现上，为了尽可能加快解析速度，可以让用户指定解析的开始与结束位置。把binlog文件解析成binlog event后，再判断下是否符合指定的时间条件，若不符合，则丢弃该event。

注意：用户可以不指定位置和时间，则解析整个文件。如果只指定时间，那么也需要从文件开始处解析，取出时间信息，再进行判断。因此，当需要回滚的binlog只占整个binlog的一小部分时，推荐使用指定位置。

重组event

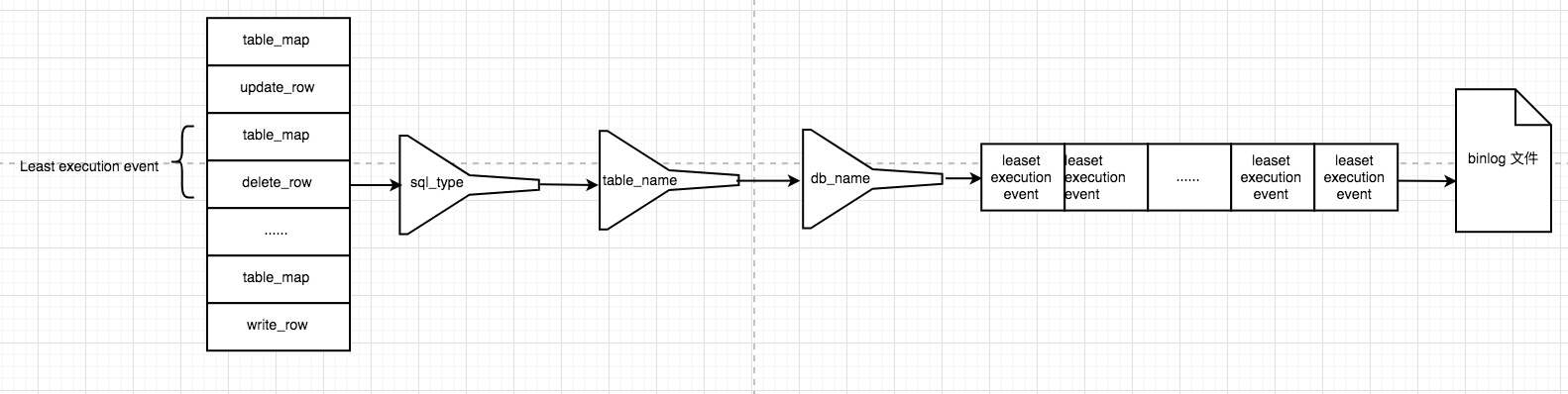

把binlog event组成最小执行单元。在常见的binlog event中table_map event包含了所要了表名、库名等元数据信息，而row_event(包含write_event、delete_event、update_event)包含了真正的数据。因此在设计中使用了一个最小执行单元概念。所谓的最小执行单元，即least execution event unit，通常包含一个table_map event和若干个row_event。

比如在binlog格式概览一节中，介绍了table_map_event和update_row_event。如果只有update_row_event，那么我们无法知道这个event对应的行记录变更对应的表。因此一个完整的最小执行单元最少包含一个table_map_event和write_row_event、update_row_even、delete_row_event中的一个。

为什么我们需要使用最小执行单元？因为我们在闪回操作时，不能简单的把每个event反转之后，然后再将所有event的顺序反转过来。如果这样的话，就会出现table_map event在row event之后，这显然是违反binlog执行逻辑的。

有了最小执行单元之后，只需两步，即可完成反转。

a. 反转最小执行单元中的row event。

b. 逆序最小执行单元队列，即可。

当然在反转前，也可以增加过滤操作。比如过滤库名、表名和SQL类型等。

生成binlog文件

有了逆序的最小执行单元队列后，只需把每个最小执行单元依次输入到文件即可。不过不要忘了修改每个binlog event里的next_position，用来表示下一个binlog的位置。

性能对比

测试场景

使用testFlashback2，插入100万条数据：

CREATE TABLE `testFlashback2` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `nameShort` varchar(20) DEFAULT NULL,
  `nameLong` varchar(260) DEFAULT NULL,
  `amount` decimal(19,9) DEFAULT NULL,
  `amountFloat` float DEFAULT NULL,
  `amountDouble` double DEFAULT NULL,
  `createDatetime6` datetime(6) DEFAULT NULL,
  `createDatetime` datetime DEFAULT NULL,
  `createTimestamp` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,
  `nameText` text,
  `nameBlob` blob,
  `nameMedium` mediumtext,
  PRIMARY KEY (`id`)
) ENGINE=InnoDB

mysql> select count(*) from testFlashback2;
+----------+
| count(*) |
+----------+
|  1048576 |
+----------+
1 row in set (0.16 sec)

delete from testFlashback2;

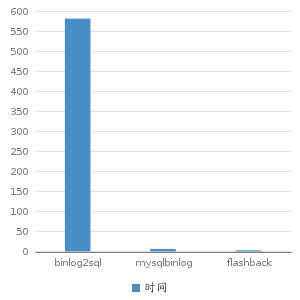

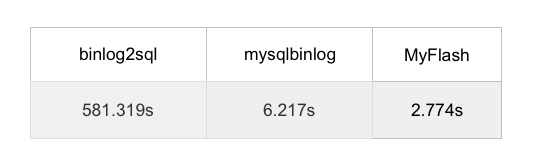

测试结果

从上述图表中可以看出，MyFlash的速度最快。

参考文档

  1. MySQL官方文档 1 , 2 , 3 .
  2. binlog2sql .
  3. mysqlbinlog Flashback for 5.6 .
  4. MySQL闪回原理与实战 .
