Qt设计时钟效果

作为一位Qt的初学者,也是一位编程的小白,我今天想教大家如何使用Qt来设计一个时钟。

首先,我们要学习如何绘图——QPainter类

QPainter通常在一个窗口的重绘事件(paint event)的处理函数paintEvent中进行绘制。QPainter类常用的功能有以下几类:

1)设置绘图工具。包括设置画笔(setPen),设置画刷(setBrush),设置字体(setFont)以及设置背景(setBackgroundMode)。

2)绘制图形和文字,如图:

QPainter部分画图函数的实例:

//(1)绘制线段
painter->drawLine(20,20,100,120);
//画一条(20,20)到(100,120)的线段

//(2)绘制圆或者椭圆
painter->drawEllipse(20,20,210,160);
//第一二个参数表示椭圆外切矩形左上角的坐标,第三四个参数表示外切矩形的宽度和高度

//(3)绘制矩形
painter->drawReact(20,20,210,160);
//第一二个参数表示椭圆外切矩形左上角的坐标,第三四个参数表示矩形的宽度和高度

开始画时钟

1)新建基于MainWindow类的应用程序。
2)在.h文件中添加变量和函数声明

float radious;//时钟半径

int xSecond,ySecond,xHour,yHour,xMinute,yMinute;
int xCenter,yCenter;// 时钟中心坐标
int second,minute,hour;//时分秒的实际数字
void CalcPostion();//计算指针坐标的函数
void timerEvent(QTimerEvent*);
void paintEvent(QPaintEvent*event);
void drawClockDial(QPainter *painter);

3)在.cpp文件中添加所需的头文件,宏定义以及计算三种指针针尖坐标的函数

#include "mainwindow.h"
#include<qmath.h>
#include<QPainter>
#define PI 3.14159265
void MainWindow::CalcPostion()
{
 double minuteHandLen,secondHandLen,hourHandLen;
 secondHandLen=radious*0.8;
 minuteHandLen=radious*0.65;
 hourHandLen=radious*0.5;//时分秒针的长度
 //秒针的位置
 xSecond=xCenter+secondHandLen*cos(second*PI/30-PI/2);
 ySecond=yCenter+secondHandLen*sin(second*PI/30-PI/2);
 //分针的位置
 xMinute=xCenter+minuteHandLen*cos(minute*PI/30-PI/2);
 yMinute=xCenter+minuteHandLen*sin(minute*PI/30-PI/2);
 //时针的位置
 xHour=xCenter+hourHandLen*cos((hour+1.0*minute/60)*PI/6-PI/2);
 yHour=yCenter+hourHandLen*sin((hour+1.0*minute/60)*PI/6-PI/2);
}

4)在.cpp中的构造函数中添加初始化代码

MainWindow::MainWindow(QWidget *parent)
 : QMainWindow(parent)
{
 radious=200;//半径200
 xCenter=200;
 yCenter=200;//圆心(200,200)
 hour=3,minute=56,second=35;//初试时间3:56:35
 CalcPostion();
 startTimer(100);//方便观察,加速10倍
 resize(400,400);//窗口大小400*400
}

5)在.cpp文件中添加表盘,指针,以及进位函数

void MainWindow::timerEvent(QTimerEvent *event)
{
 CalcPostion();//计算位置
 second++;
 if(second==60)
 {
 second=0;
 minute++;
 }//分增加
 if (minute==60)
 {
 minute=0;
 hour++;
 }//时增加
 update();
}
void MainWindow::paintEvent(QPaintEvent *event)
{
 QPainter painter(this);
 QPixmap map("://res/01.jpg");//加入表盘
 QRect q(0,0,400,400);
 painter.drawPixmap(q,map,q);
 QPen pen;
 painter.drawEllipse(QPointF(200.0,200.0),radious,radious);//画圆
 painter.drawLine(xCenter,yCenter,xSecond,ySecond);//秒针
 pen.setWidth(2);
 painter.setPen(pen);
 painter.drawLine(xCenter,yCenter,xMinute,yMinute);//分针
 pen.setWidth(4);
 painter.setPen(pen);
 painter.drawLine(xCenter,yCenter,xHour,yHour);//时针
}
MainWindow::~MainWindow()
{
 delete ui;
}

6)main文件:

#include "mainwindow.h"

#include <QApplication>

int main(int argc, char *argv[])
{
 QApplication a(argc, argv);
 MainWindow w;
 w.show();
 return a.exec();
}

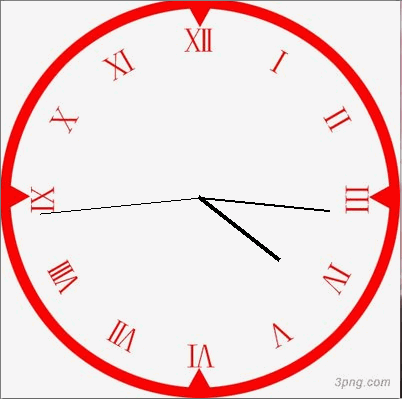

至此,时钟就完成了,效果图:

总结:

1)制作时钟就是简单地二维画图和定时器的结合,难度不高,易上手,可以多尝试。
2)在计算针尖的坐标时,注意Qt的坐标X轴横向向右为正,Y轴垂直向下为正,顺时针度数增加,不然很容易算错。
3)添加表盘(添加图片)在我上一个博客有详细讲解,不会的同学可以去翻翻。

文中一些理论知识选自 清华大学出版社 仇国巍 《Qt图形界面编程入门》

最后,作为一名萌新,如果有大佬发现文章中有不正确的地方可以及时提出,也可以提出你们宝贵的建议,大家共同成长。
