使用OpenCV对车道进行实时检测的实现示例代码

项目介绍

下图中的两条线即为车道:

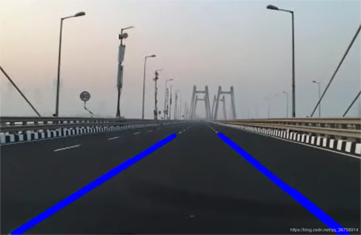

我们的任务就是通过 OpenCV 在一段视频(或摄像头)中实时检测出车道并将其标记出来。其效果如下图所示:


这里使用的代码来源于磐怼怼大神,此文章旨在对其代码进行解释。

实现步骤

1、将视频的所有帧读取为图片;

2、创建掩码并应用到这些图片上;

3、图像阈值化;

4、用霍夫线变换检测车道;

5、将车道画到每张图片上;

6、将所有图片合并为视频。

代码实现

1、导入需要的库

import os
import re
import cv2
import numpy as np
from tqdm import notebook
import matplotlib.pyplot as plt

其中 tqdm.notebook 是用来显示进度条的。

2、将图片(视频的每一帧)加载进来

这里我们已经将视频的每一帧读取为图片了,并将它们都放进 frames 文件夹。

# 获取帧的文件名
col_frames = os.listdir('frames/') # 读取 frames 文件夹下的所有图片
col_frames.sort(key=lambda f: int(re.sub('\D', '', f))) # 按名称对图片进行排序

# 加载帧
col_images=[]
for i in notebook.tqdm(col_frames):
  img = cv2.imread('frames/'+i)
  col_images.append(img) # 将所有图片添加进 col_images 列表

3、选择一张图片进行处理

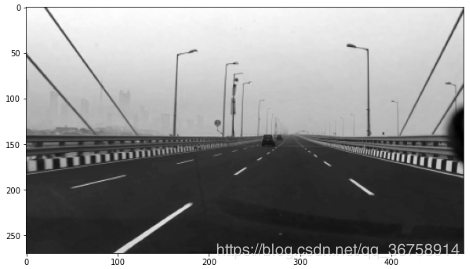

3.1 选定一张图片

# 指定一个索引
idx = 457

# plot frame
plt.figure(figsize=(10,10))
plt.imshow(col_images[idx][:,:,0], cmap= "gray")
plt.show()

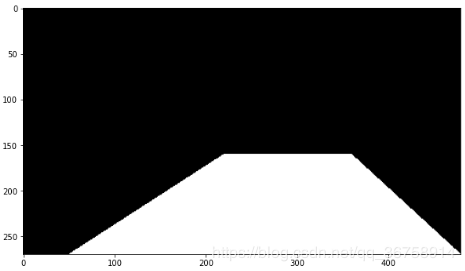

3.2 创建掩码

# 创建0矩阵
stencil = np.zeros_like(col_images[idx][:,:,0])

# 指定多边形的坐标
polygon = np.array([[50,270], [220,160], [360,160], [480,270]])

# 用1填充多边形
cv2.fillConvexPoly(stencil, polygon, 1)

# 画出多边形
plt.figure(figsize=(10,10))
plt.imshow(stencil, cmap= "gray")
plt.show()

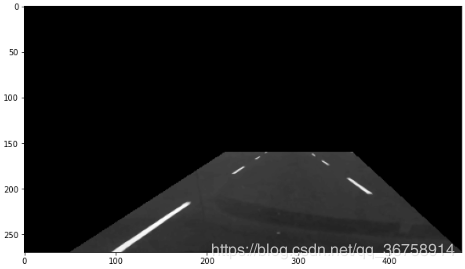

3.3 将掩码应用到图片上

# 应用该多边形作为掩码
img = cv2.bitwise_and(col_images[idx][:,:,0], col_images[idx][:,:,0], mask=stencil)

# 画出掩码后的图片
plt.figure(figsize=(10,10))
plt.imshow(img, cmap= "gray")
plt.show()

这里的按位与操作 cv2.bitwise_and() 可以参考OpenCV 之按位运算举例解析一文。

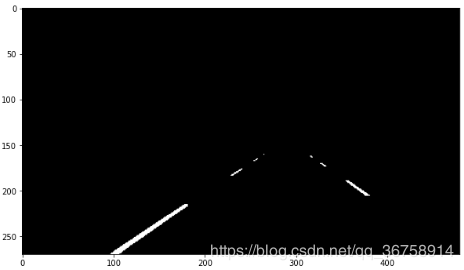

3.4 图像阈值化

# 应用图像阈值化
ret, thresh = cv2.threshold(img, 130, 145, cv2.THRESH_BINARY)

# 画出图像
plt.figure(figsize=(10,10))
plt.imshow(thresh, cmap= "gray")
plt.show()

其中 cv2.threshold 函数的用法可以参考Opencv之图像阈值一文。

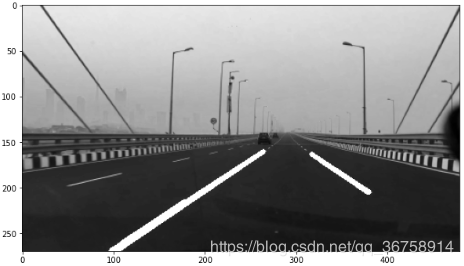

3.5 霍夫线变换检测车道

lines = cv2.HoughLinesP(thresh, 1.0, np.pi/180, 30, maxLineGap=200)

# 创建原始帧的副本
dmy = col_images[idx][:,:,0].copy()

# 霍夫线
for line in lines:
  x1, y1, x2, y2 = line[0] # 提取出霍夫线的坐标
  cv2.line(dmy, (x1, y1), (x2, y2), (255, 0, 0), 3) # 将霍夫线画在帧上

# 画出帧
plt.figure(figsize=(10,10))
plt.imshow(dmy, cmap= "gray")
plt.show()

cv2.HoughLinesP() 函数介绍:

lines = HoughLinesP(image, rho, theta, threshold, minLineLength=None, maxLineGap=None)

输入:

  • image: 必须是二值图像;
  • rho: 线段以像素为单位的距离精度,double类型的,推荐用1.0
  • theta: 线段以弧度为单位的角度精度,推荐用numpy.pi/180
  • threshod: 累加平面的阈值参数,int类型,超过设定阈值才被检测出线段,值越大,基本上意味着检出的线段越长,检出的线段个数越少。
  • minLineLength:线段以像素为单位的最小长度。
  • maxLineGap:同一方向上两条线段判定为一条线段的最大允许间隔,超过了设定值,则把两条线段当成一条线段。

输出:

lines:一个三维矩阵,其形状符合 (m, 1, n),其中 m 表示直线个数,n 表示每条直线的两端坐标。

4、对每张图片进行上一步骤的处理后写入视频

4.1 定义视频格式

# 输出视频路径
pathOut = 'roads_v2.mp4'

# 视频每秒的帧数
fps = 30.0

# 视频中每一帧的尺寸
height, width = img.shape
size = (width,height)

# 写入视频
out = cv2.VideoWriter(pathOut,cv2.VideoWriter_fourcc(*'DIVX'), fps, size)

4.2 处理所有图片并写入视频文件

for img in notebook.tqdm(col_images):

  # 应用帧掩码
  masked = cv2.bitwise_and(img[:,:,0], img[:,:,0], mask=stencil)

  # 应用图像阈值化
  ret, thresh = cv2.threshold(masked, 130, 145, cv2.THRESH_BINARY)

  # 应用霍夫线变换
  lines = cv2.HoughLinesP(thresh, 1, np.pi/180, 30, maxLineGap=200)
  dmy = img.copy()

  #画出检测到的线
  try:
    for line in lines:
      x1, y1, x2, y2 = line[0]
      cv2.line(dmy, (x1, y1), (x2, y2), (255, 0, 0), 3)

    out.write(dmy)

  except TypeError:
    out.write(img)

out.release()

完整代码

import os
import re
import cv2
import numpy as np
from tqdm import notebook
import matplotlib.pyplot as plt

col_frames = os.listdir('frames/')
col_frames.sort(key=lambda f: int(re.sub('\D', '', f)))

col_images=[]
for i in notebook.tqdm(col_frames):
  img = cv2.imread('frames/'+i)
  col_images.append(img)

stencil = np.zeros_like(col_images[0][:,:,0])
polygon = np.array([[50,270], [220,160], [360,160], [480,270]])
cv2.fillConvexPoly(stencil, polygon, 1)

pathOut = 'roads_v2.mp4'

fps = 30.0

height, width = img.shape
size = (width,height)

out = cv2.VideoWriter(pathOut,cv2.VideoWriter_fourcc(*'DIVX'), fps, size)

for img in notebook.tqdm(col_images):

  masked = cv2.bitwise_and(img[:,:,0], img[:,:,0], mask=stencil)

  ret, thresh = cv2.threshold(masked, 130, 145, cv2.THRESH_BINARY)

  lines = cv2.HoughLinesP(thresh, 1, np.pi/180, 30, maxLineGap=200)
  dmy = img.copy()

  try:
    for line in lines:
      x1, y1, x2, y2 = line[0]
      cv2.line(dmy, (x1, y1), (x2, y2), (255, 0, 0), 3)

    out.write(dmy)

  except TypeError:
    out.write(img)

out.release()
