C#中OpenCVSharp实现轮廓检测

OpenCv提供了函数 findContours()用于对物体轮廓进行检测，该函数实现算法是由S.suzuki K.Abe于1985年发表的。OpenCVSharp封装了这个函数，有2个参数（contours，hierarchy）要做特别的说明。

public static void FindContours(InputOutputArray image, out Point[][] contours,
out HierarchyIndex[] hierarchy, RetrievalModes mode,
ContourApproximationModes method, Point? offset = null);

解析：contours 的类型是Point[][]，它相当于OpenCV中的Vector<Vector<Point>> contours,存储多个轮廓，每个轮廓是由若干个点组成，可以在该函数前声明Point[][] contours;，在C#中没有赋值的变量在用的时候是不允许的，因为它是输出的结果，可以不需要给它new空间，但必须在函数的参数中声明是out；参数hierarchy为包含图像拓扑结构的信息，它是HierarchyIndex[]类型，这是输入的结果，同样要在函数的参数中声明为out。具体代码如下：

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using OpenCvSharp;
using OpenCvSharp.Extensions;
namespace OpenCvSharp_03
{
  class Program
  {

    static void Main(string[] args)
    {

      Mat srcImage = Cv2.ImRead(@"D:\MyData\circle.jpg");
      Mat dst_Image = MyFindContours(srcImage);
      Cv2.ImShow("srcImage:", srcImage);
      Cv2.ImShow("contours", dst_Image);
      Cv2.WaitKey();

    }
    public static Mat MyFindContours(Mat srcImage)
    {
      //转化为灰度图
      Mat src_gray = new Mat();
      Cv2.CvtColor(srcImage, src_gray, ColorConversionCodes.RGB2GRAY);

      //滤波
      Cv2.Blur(src_gray, src_gray, new Size(3, 3));

      //Canny边缘检测
      Mat canny_Image = new Mat();
      Cv2.Canny(src_gray, canny_Image, 100, 200);

      //获得轮廓
      Point[][] contours;
      HierarchyIndex[] hierarchly;
      Cv2.FindContours(canny_Image,out contours,out hierarchly, RetrievalModes.Tree,ContourApproximationModes.ApproxSimple,new Point(0,0));

      //将结果画出并返回结果
      Mat dst_Image = Mat.Zeros(canny_Image.Size(),srcImage.Type());
      Random rnd = new Random();
      for (int i = 0; i < contours.Length; i++)
      {
        Scalar color = new Scalar(rnd.Next(0,255),rnd.Next(0,255),rnd.Next(0,255));
        Cv2.DrawContours(dst_Image, contours, i, color, 2,LineTypes.Link8, hierarchly);
      }
      return dst_Image;
    }
  }
}

我封装好了MyFindContours()这个函数，方便大家调用进行测试

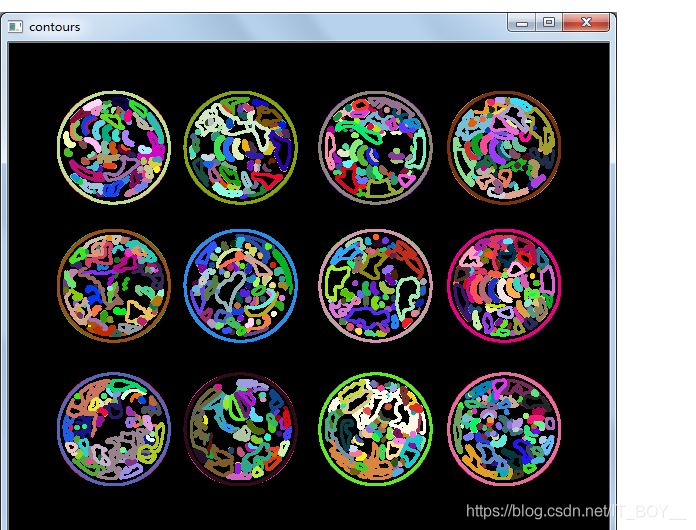

测试结果如下：

ysnshi

这是轮廓的结果图
