IDEA教程之Activiti插件图文详解

本文作者:Spring_ZYL

文章来源:https://blog.csdn.net/gozhuyinglong

版权声明:本文版权归作者所有,转载请注明出处

一、安装Activiti插件

1.搜索插件

点击菜单【File】-->【Settings...】打开【Settings】窗口。

点击左侧【Plugins】按钮,在右侧输出"actiBPM",点击下面的【Search in repositories】链接会打开【Browse Repositories】窗口。

2.开始安装

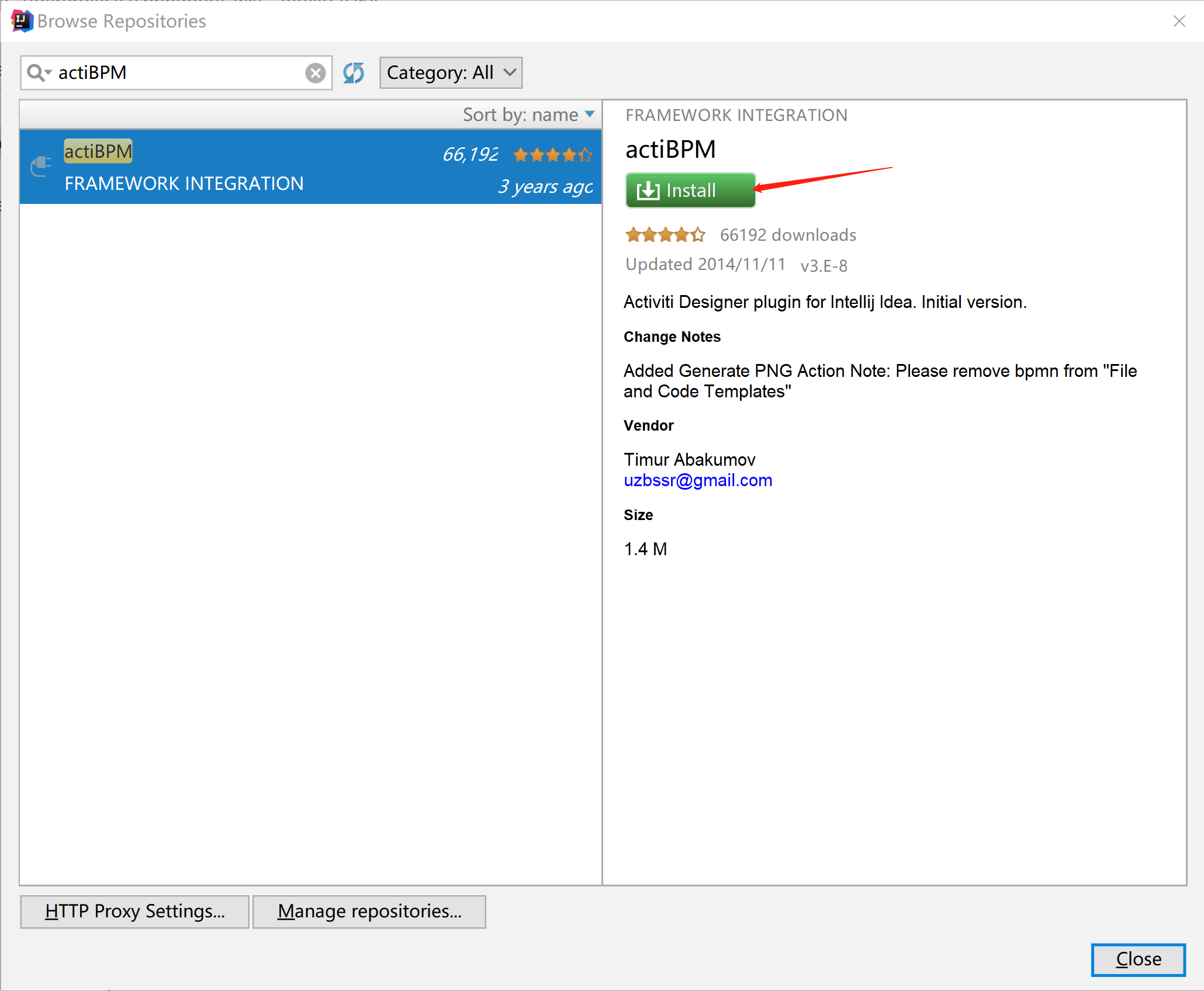

进入【Browse Repositories】窗口,选中左侧的【actiBPM】,点击右侧的【Install】按钮,开始安装。

3.安装进度

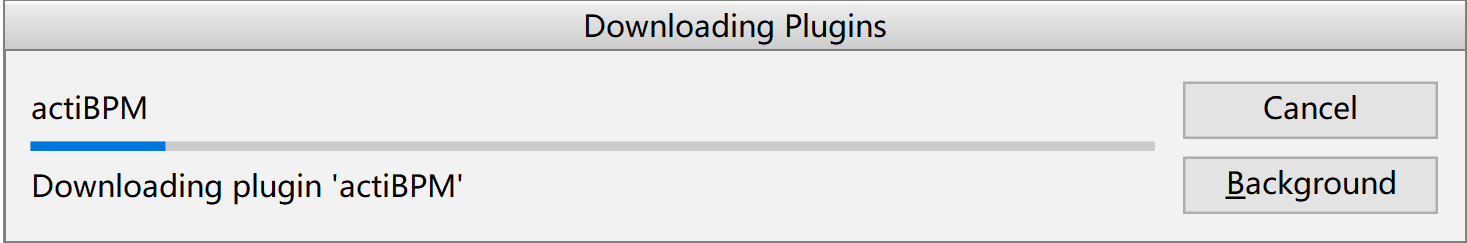

4.安装完成

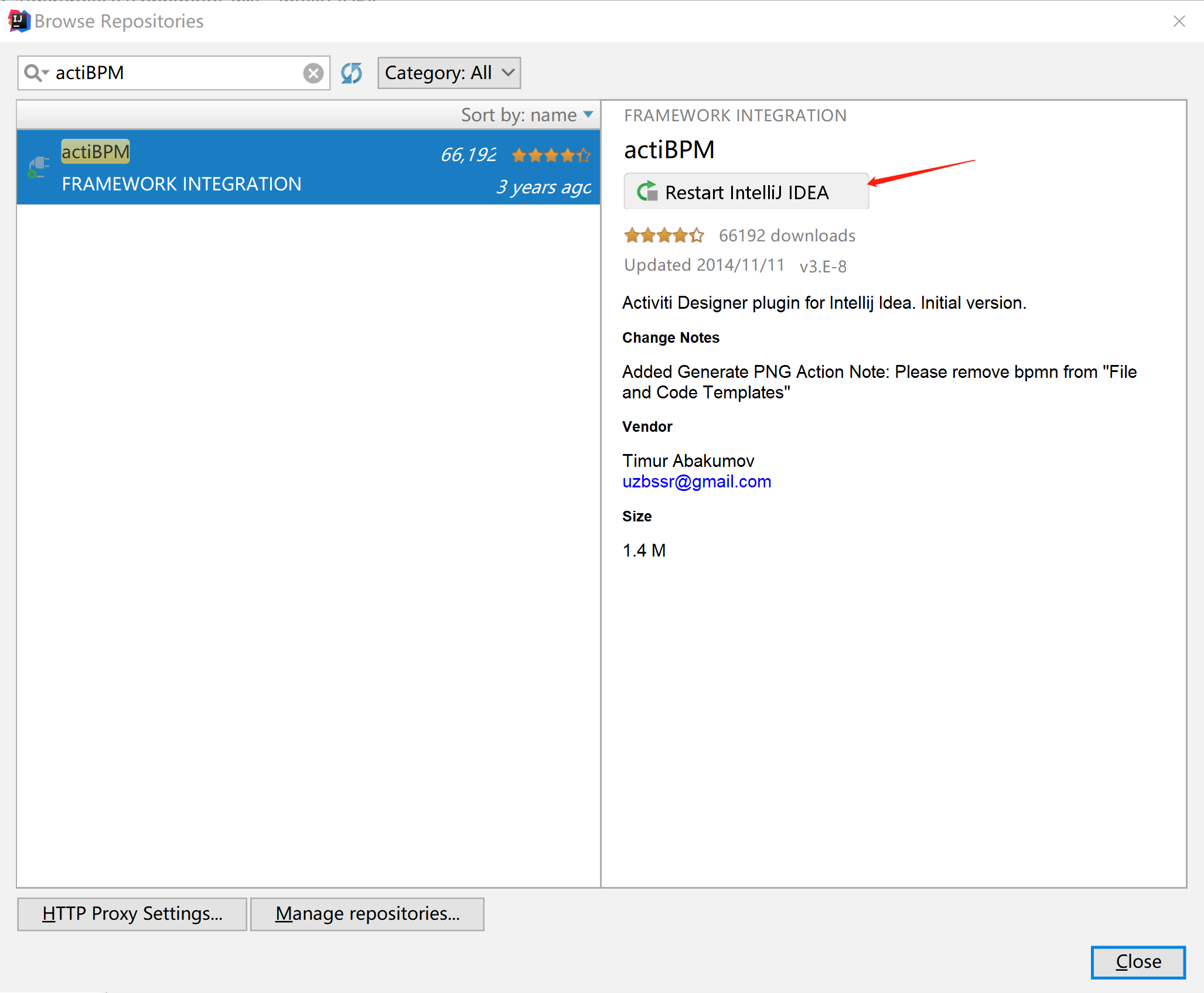

安装完成后,会提示【Restart IntelliJ IDEA】,重启IDEA即可完成安装。

5.查看结果

打开【Settings】窗口,在【Plugins】中可看到安装的【actiBPM】插件,表示安装成功。

二、使用Activiti

1.创建BPMN文件

点击菜单【File】-->【New】-->【BpmnFile】

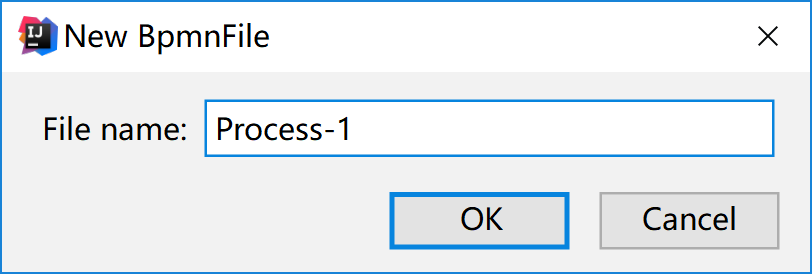

输入文件名称,点击【OK】按钮

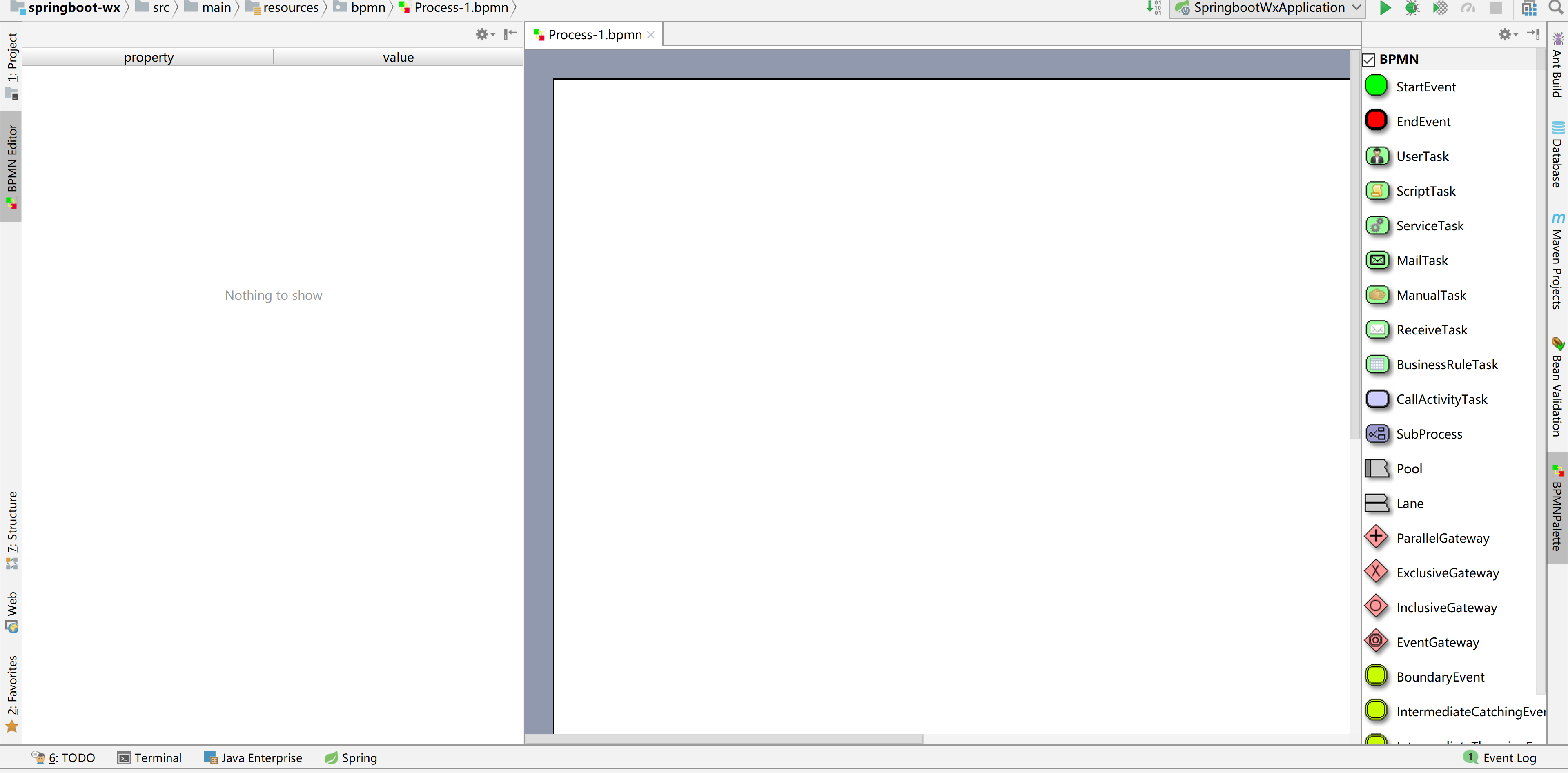

会出现如下绘制界面

2.绘制流程图

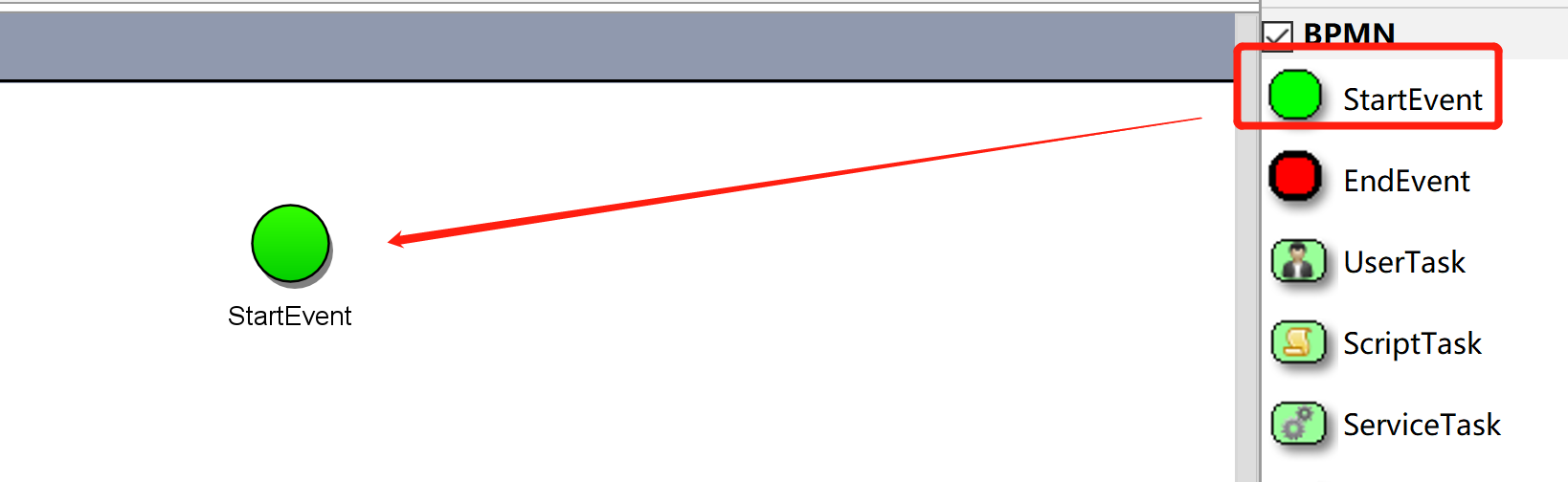

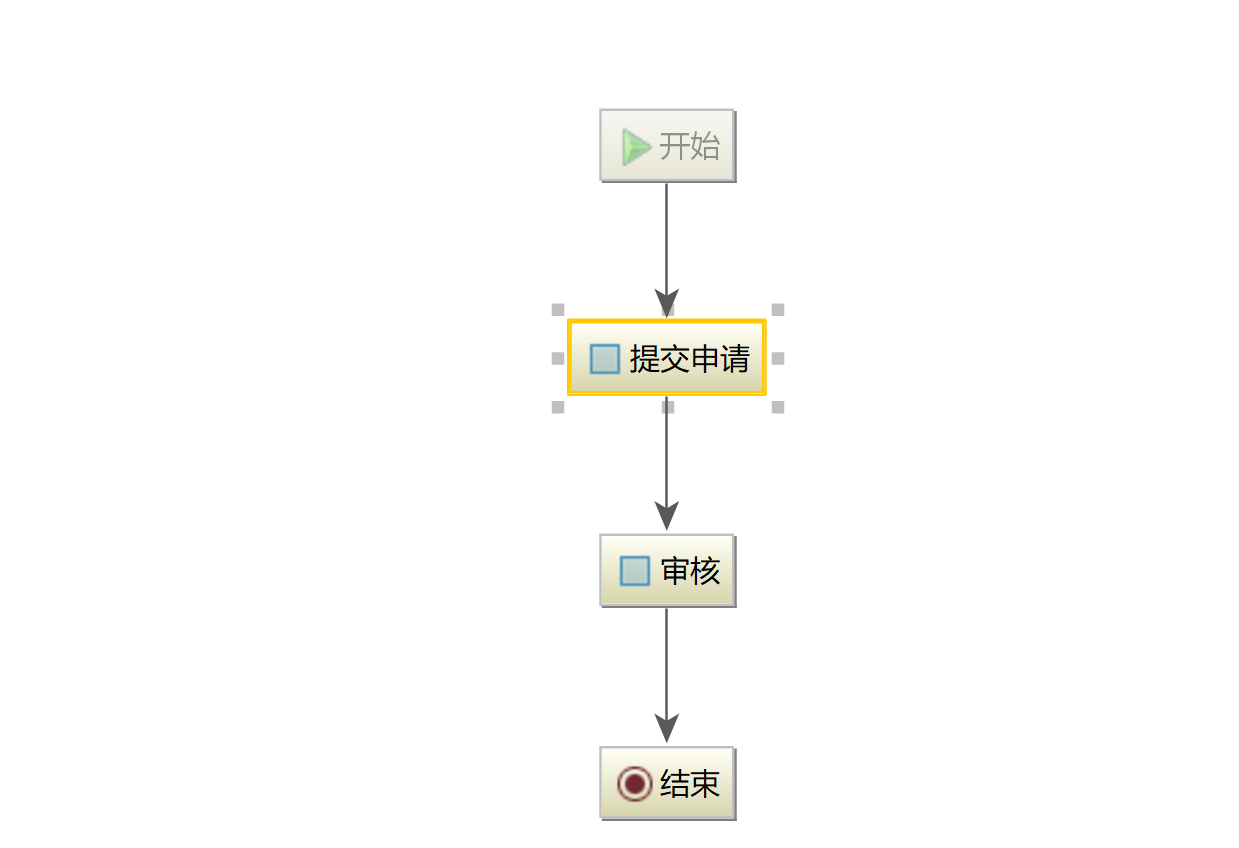

鼠标左键拖拽右侧图标,将其拖下左侧界面上,同样的方式再拖拽其他图标

鼠标移至图标的中心会变成黑白色扇形,拖拽到另一图标,即可连接

双击图标,可修改名称

3.导出图片

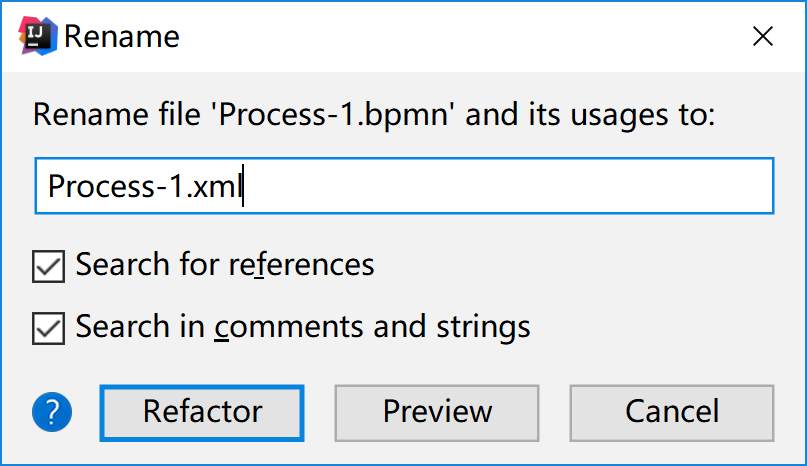

右击bpmn文件,选择【Refactor】-->【Rename】,修改其扩展名为.xml,点击【Refactor】

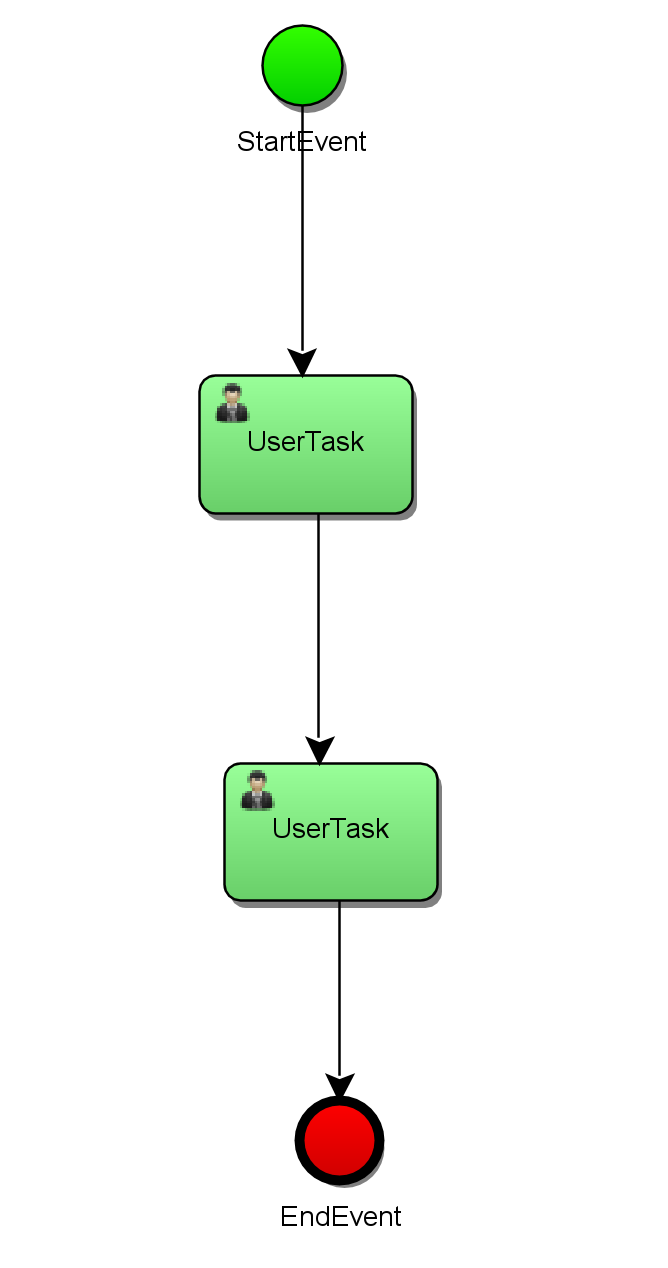

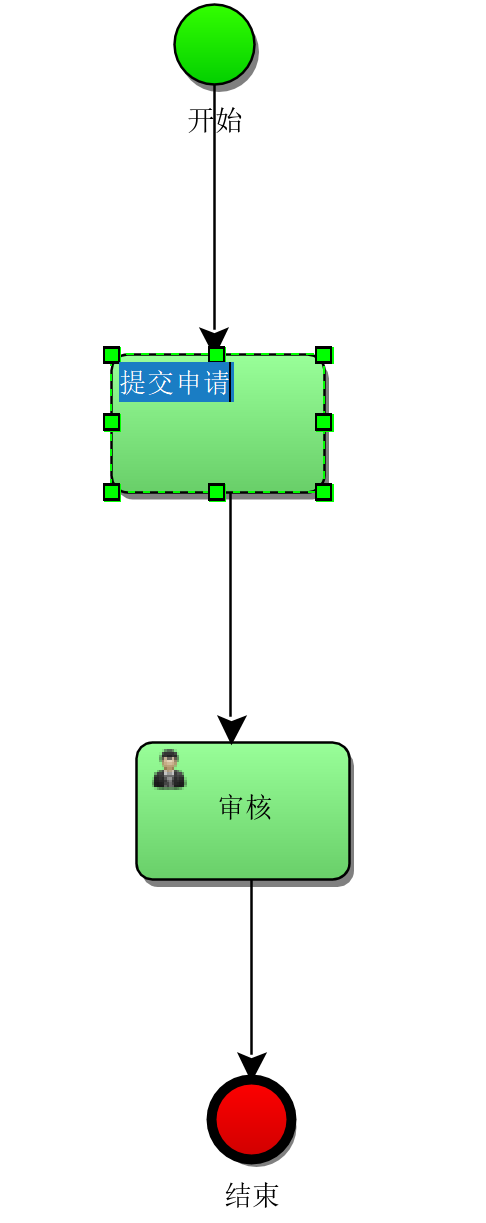

接着右击此xml文件,选择【Diagrams】-->【Show BPMN 2.0 Diagrams...】,打开如下界面

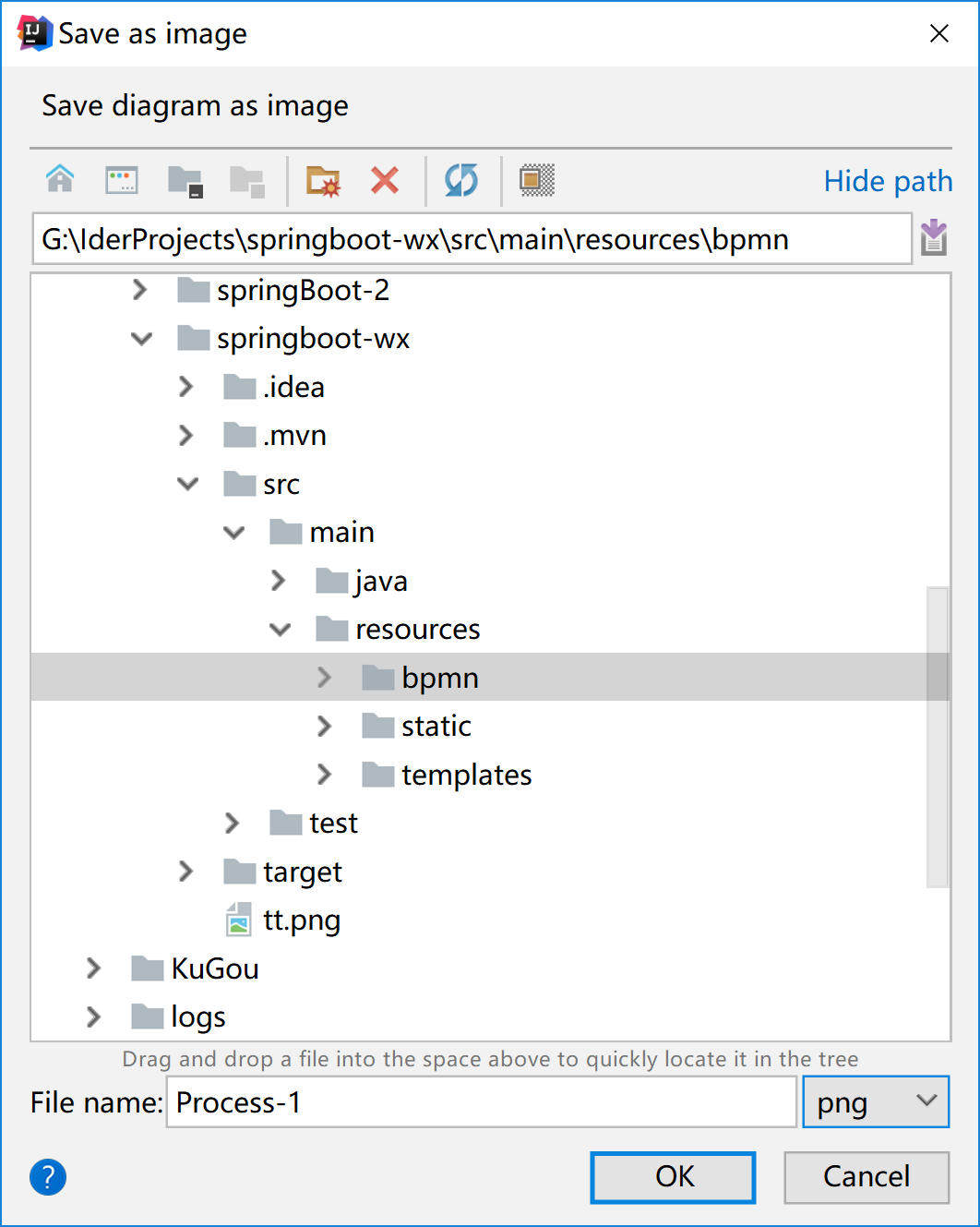

点击上图中【Export to file】图标,弹出【Save as image】窗口,点击【OK】即可导出png图片

4.解决中文乱码问题

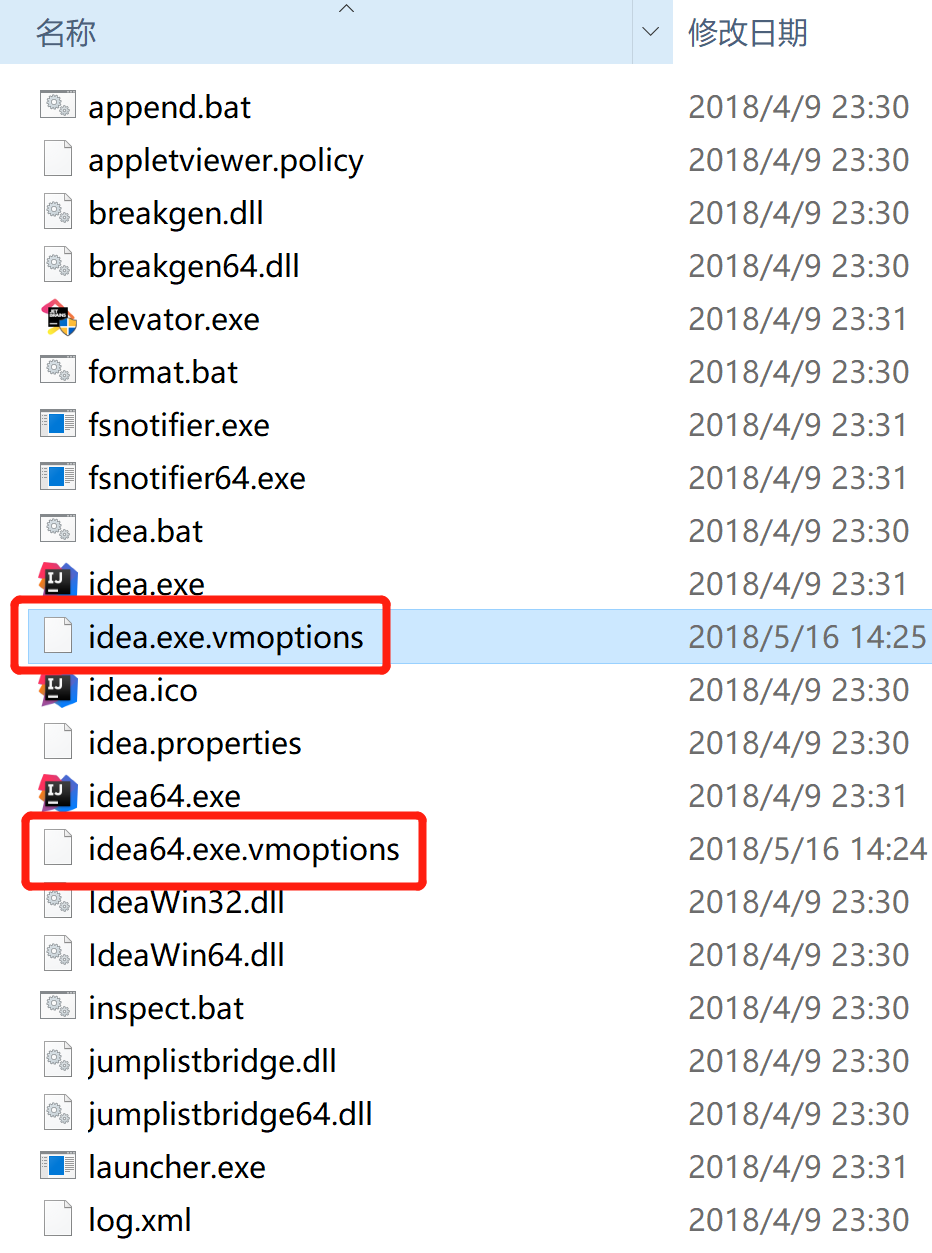

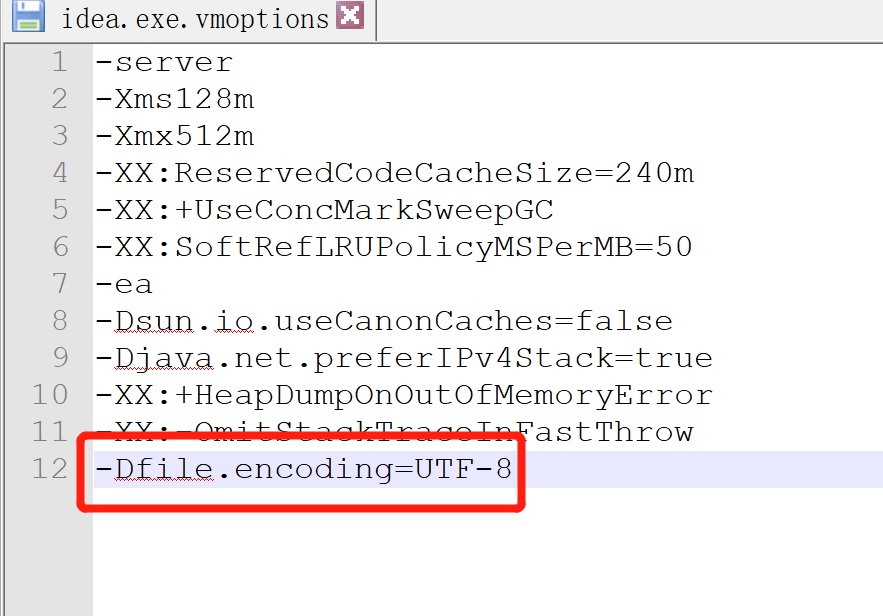

在IDEA的安装目录,在下面两个文件中加上-Dfile.encoding=UTF-8

重启IDEA,乱码问题解决
