Python OpenCV实现基本图形绘制

1.导入模块

import cv2 as cv
import numpy as np

2.OpenCV绘图大致步骤

OpenCV 图形绘制步骤
(1)先定义基础画布canvas = np.zeros((400,600,3),dtype=np.uint8)+255
(2)画布分界,(300,0)分别是宽、高cv.line(canvas,(300,0),(300,399),(0,0,0,),2)
(3)在画布上绘制图形,如画圆cv.circle(canvas, (150, 300), 88, (0, 0, 255), 5) #(80,300),100是圆心、半径
(4)展示图形,cv.namedWindow('窗口名称',cv.WINDOW_NORMAL),cv.imshow('窗口名称',canvas)
(5)保存绘制的图像cv.imwrite('路径+名称',canvas)

3.OpenCV画布布局

#(400,600,3)分别是宽、高、通道数
canvas = np.zeros((400,600,3),dtype=np.uint8)+255

#画一条纵向正中央的黑色分界线,(300,0)分别是宽、高
cv.line(canvas,(300,0),(300,399),(0,0,0,),2)

#画一条右半部分画面以199为界的横向分界线
cv.line(canvas,(300,199),(599,199),(0,0,0,),2)

在这里插入图片描述

4.OpenCV基础绘图

# 左半部分的右下角画个红色的圆
cv.circle(canvas, (150, 300), 88, (0, 0, 255), 5) #(80, 300), 100-》圆心,半径

# 左半部分的左下角画个蓝色的矩形 ,(10, 10), (60, 60) 左上角坐标, 右下角坐标,
cv.rectangle(canvas, (10, 300), (50, 390), (255, 0, 0), thickness=3)

# 定义两个三角形,并执行内部绿色填充
triangles = np.array([
    [(150, 240), (95, 333), (205, 333)],
    [(60, 160), (20, 217), (100, 217)]])
cv.fillPoly(canvas, triangles, (0, 255, 0))

# 画一个黄色五角星
# 第一步通过旋转角度的办法求出五个顶点
phi = 4 * np.pi / 5
rotations = [[[np.cos(i * phi), -np.sin(i * phi)], [i * np.sin(phi), np.cos(i * phi)]] for i in range(1, 5)]
pentagram = np.array([[[[0, -1]] + [np.dot(m, (0, -1)) for m in rotations]]], dtype=np.float)

# 定义缩放倍数和平移向量把五角星画在左半部分画面的上方
pentagram = np.round(pentagram * 80 + np.array([160, 120])).astype(np.int)

# 将5个顶点作为多边形顶点连线,得到五角星
cv.polylines(canvas, pentagram, True, (0, 255, 255), 9)

# 按像素为间隔从左至右在画面右半部份的上方画出HSV空间的色调连续变化
for x in range(302, 600):
    color_pixel = np.array([[[round(180*float(x-302)/298), 255, 255]]], dtype=np.uint8)
    line_color = [int(c) for c in cv.cvtColor(color_pixel, cv.COLOR_HSV2BGR)[0][0]]
    cv.line(canvas, (x, 0), (x, 197), line_color)

# 如果定义圆的线宽大于半径,则等效于画圆点,随机在画面右下角的框内生成坐标
np.random.seed(42)
n_pts = 30
pts_x = np.random.randint(310, 590, n_pts)   #x范围
pts_y = np.random.randint(210, 390, n_pts)   #y范围
pts = zip(pts_x, pts_y)

# 画出每个点,颜色随机
for pt in pts:
    pt_color = [int(c) for c in np.random.randint(0, 255, 3)]
    cv.circle(canvas, pt, 3, pt_color, 5)

# OpenCV-Python在图片上输出中文
# 在Python中,可以借助PIL(Python Imaging Library)模块实现
from PIL import Image, ImageDraw, ImageFont

# 图像从OpenCV格式转换成PIL格式
pil_img = cv.cvtColor(canvas,cv.COLOR_BGR2RGB)#cv2和PIL中颜色的hex码的储存顺序不同,需转RGB模式
pilimg = Image.fromarray(pil_img)#Image.fromarray()将数组类型转成图片格式,与np.array()相反
draw = ImageDraw.Draw(pilimg)#PIL图片上打印汉字

#参数1:字体文件路径,参数2:字体大小;Windows系统“simhei.ttf”默认存储在路径:C:/Windows/Fonts中
font = ImageFont.truetype("SIMLI.TTF",30,encoding="utf-8")

draw.text((0,0),"打印的文字 English",(255,0,0),font=font)
cv2img = cv.cvtColor(np.array(pilimg),cv.COLOR_RGB2BGR)#将图片转成cv2.imshow()可以显示的数组格式

#展示绘制的图形
cv.namedWindow('Basic Graph',cv.WINDOW_NORMAL)
cv.imshow('Basic Graph',canvas)

#保存绘制的图像
cv.imwrite('C:/Users/Administrator/Desktop/New_Study/IMAGE/Result_img/Basic_Graph.jpg',canvas)

cv.waitKey()

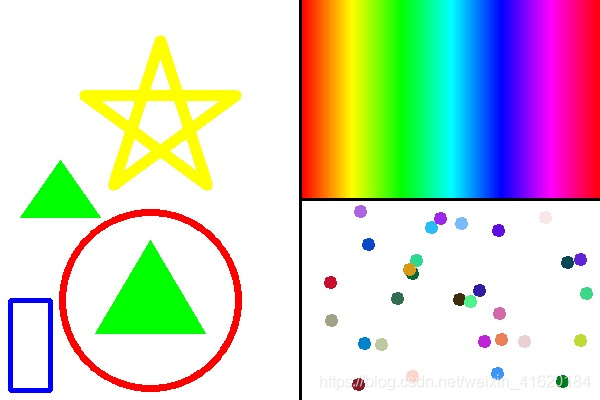

在这里插入图片描述
