解析Linux内核与设备树的编译和烧写

一、准备材料

可以根据自己的需要准备相应材料:

开发环境:VMware

操作系统:ubuntu

开发版:湃兔i2S-6UB

二、下载Linux内核文件

之前下载过UBoot文件的朋友应该知道,在每个开发版的资料里都有相应的文件,没有的可以找购买开发版的店家要。

下载完成后将文件拷贝到linux系统下进行解压,解压后会的目录如下图所示:

注意:编译时一定要在当前路径下才能编译

三、编译

1、清理项目工程

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- distclean

2、设置默认配置文件

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- i2som_imx6_defconfig

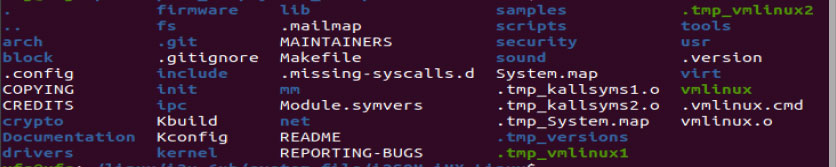

编译完成后会生成“.config”,如下图所示:

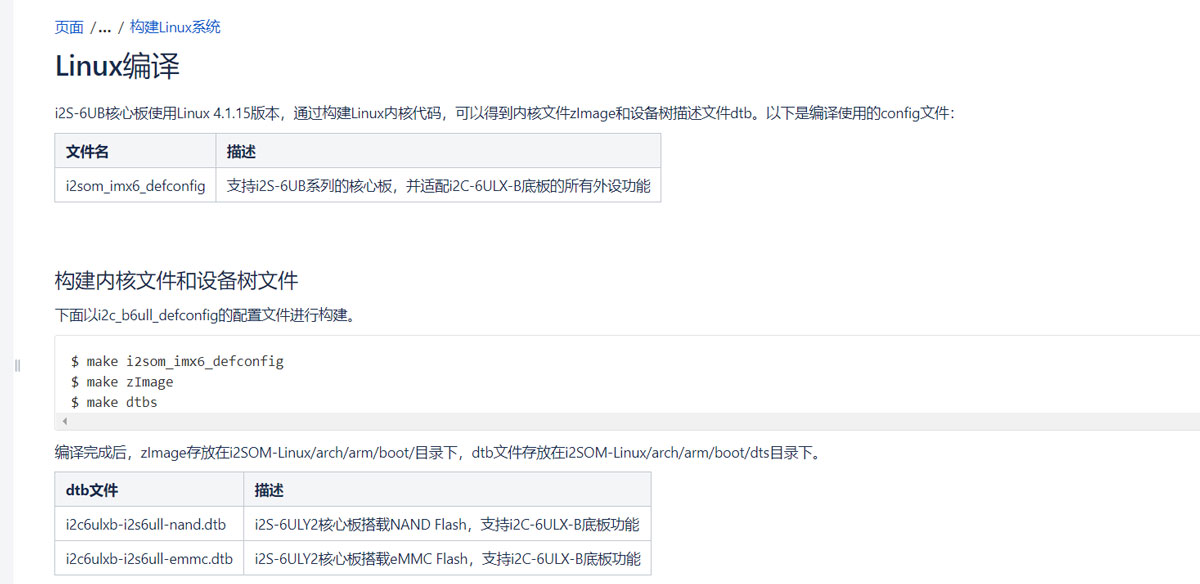

注意:湃兔的默认配置文件是“i2som_imx6_defconfig”,不同厂商的默认配置文件有所不同,可与根据相应的资料查看。如湃兔官网的说明,如下图所示

3.编译生成kernrl文件

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- zImage

4.编译生成.dtb文件

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- dtbs

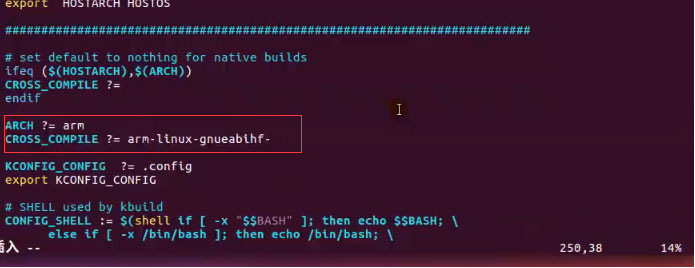

注意:到这里内核与设备树的编译就算完成了,如果细心的小伙伴就会发现,为啥我的命令会长一些。每个指令中都用“ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf-”,这是设置编译器为交叉编译器。为了使编译指令简介一些,可以在Makefile文件中添加ARCH和CROSS_COMPILE的配置,以后就可以编译时就可以省掉命令中的“ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf-”部分,如下图所示:

5.生成文件的路径

zImage:/arch/arm/boot/目录下

dtb:/arch/arm/boot/dts目录下

四、通过TFTp烧写zImage与.dtb文件

1.将zImage和.dtb文件放入tftp服务器中

2.进入开发版UBoot的命令行,配置TFTP服务地址

setenv serverip 192.168.1.99

saveenv

3.下载zImage文件

tftp 80800000 zImage

4.下载.dtb文件

tftp 83000000 i2c6ulxb-i2s6ull-emmc.dtb

5.启动加载zImage和dtb文件

bootz 80800000 - 83000000

6.验证是否成功

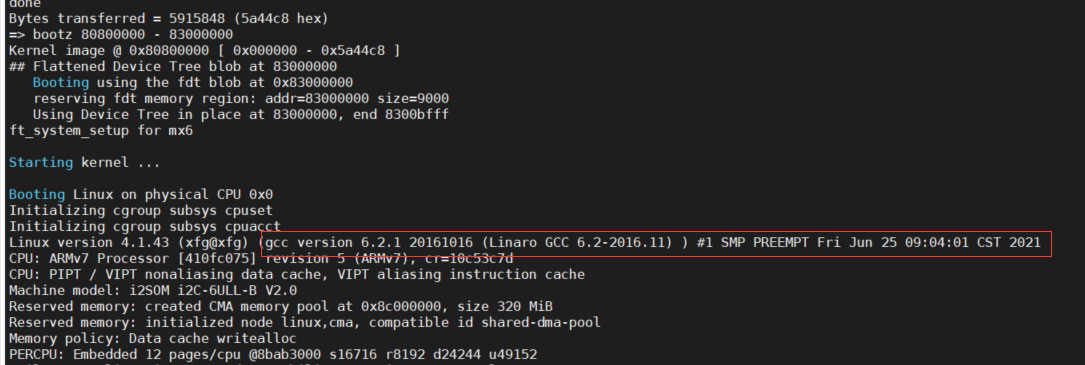

烧写完成后,在kernel启动时会打印编译的时间,如果时间是没问题则说明成功了,启动信息如下图所示:

五、常见问题

1.编译生成zImage时可能会出现的错误如下图所示:

这个错误主要是开发环境未安装‘lzop'工具,只需安装一下从新编译即可

sudo apt-get install lzop

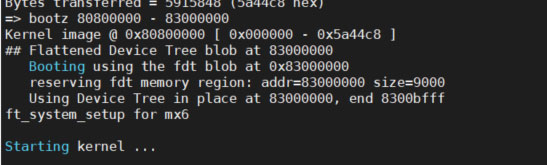

2.启动时卡死在“Starting kernel ...”,如下图所示:

不知道是我手里的开发有问题还是怎么回事,只要编译是不如改动其他文件一般不会有配置错误,所以遇到这种情况多重新试几次即可。

3.如图能启动系统,湃兔的开发版还可以通过替换文件进行更新,进入开发版的系统后之心一下操作

mkdir /mnt/linux/

umount /mnt/linux/

mount /dev/mmcblk1p1 /mnt/linux/

cp i2c6ulxb-i2s6ull-emmc.dtb /mnt/linux/zImage-i2c6ulxb-i2s6ull-emmc.dtb; sync

umount /mnt/linux

reboot

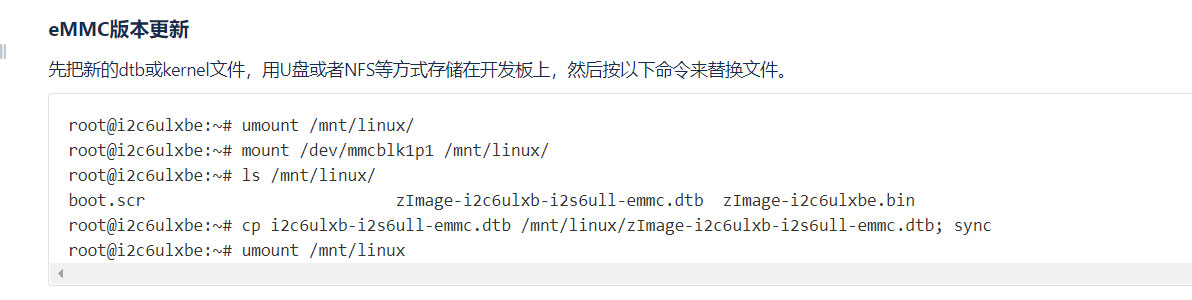

官方教程如下图所示:

4.启动后会发现不能正常启动,这是因为没有根文件导致的

以上就是解析Linux内核与设备树的编译和烧写的详细内容,更多关于Linux内核与设备树的编译和烧写的资料请关注自学编程网其它相关文章!
