使用idea的database模块绘制数据库er图的方法

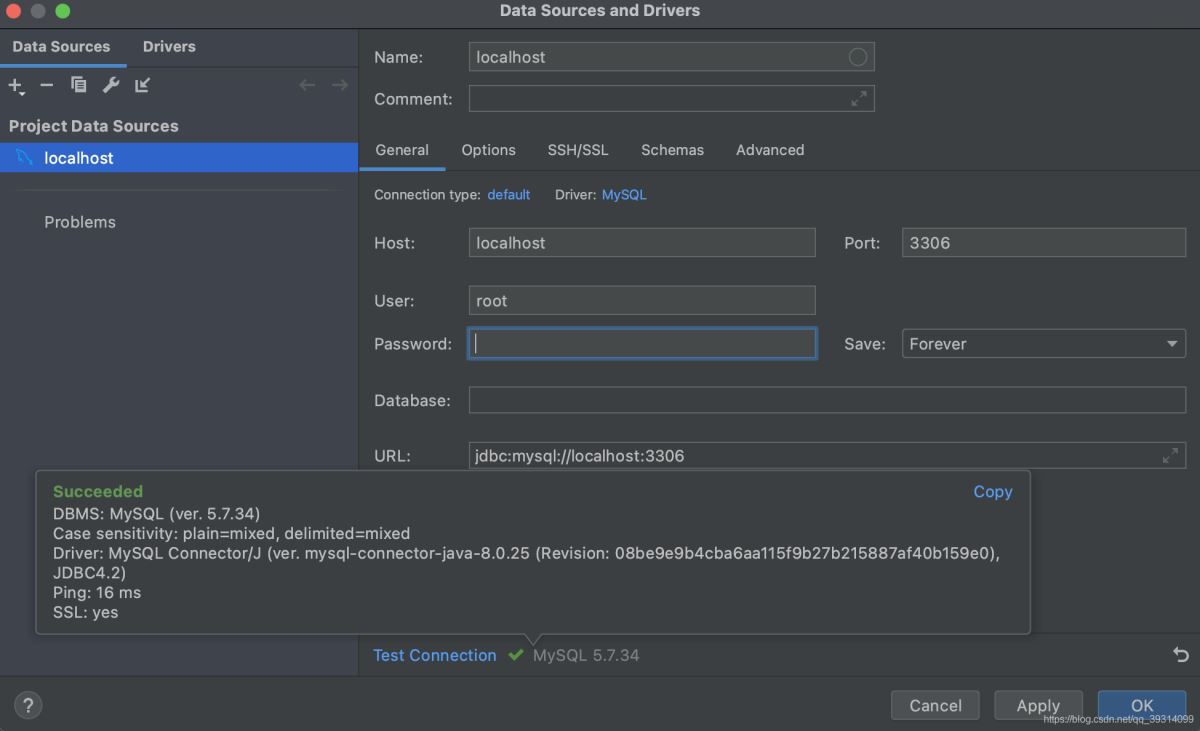

在idea中使用database连接数据库

建立测试库表:

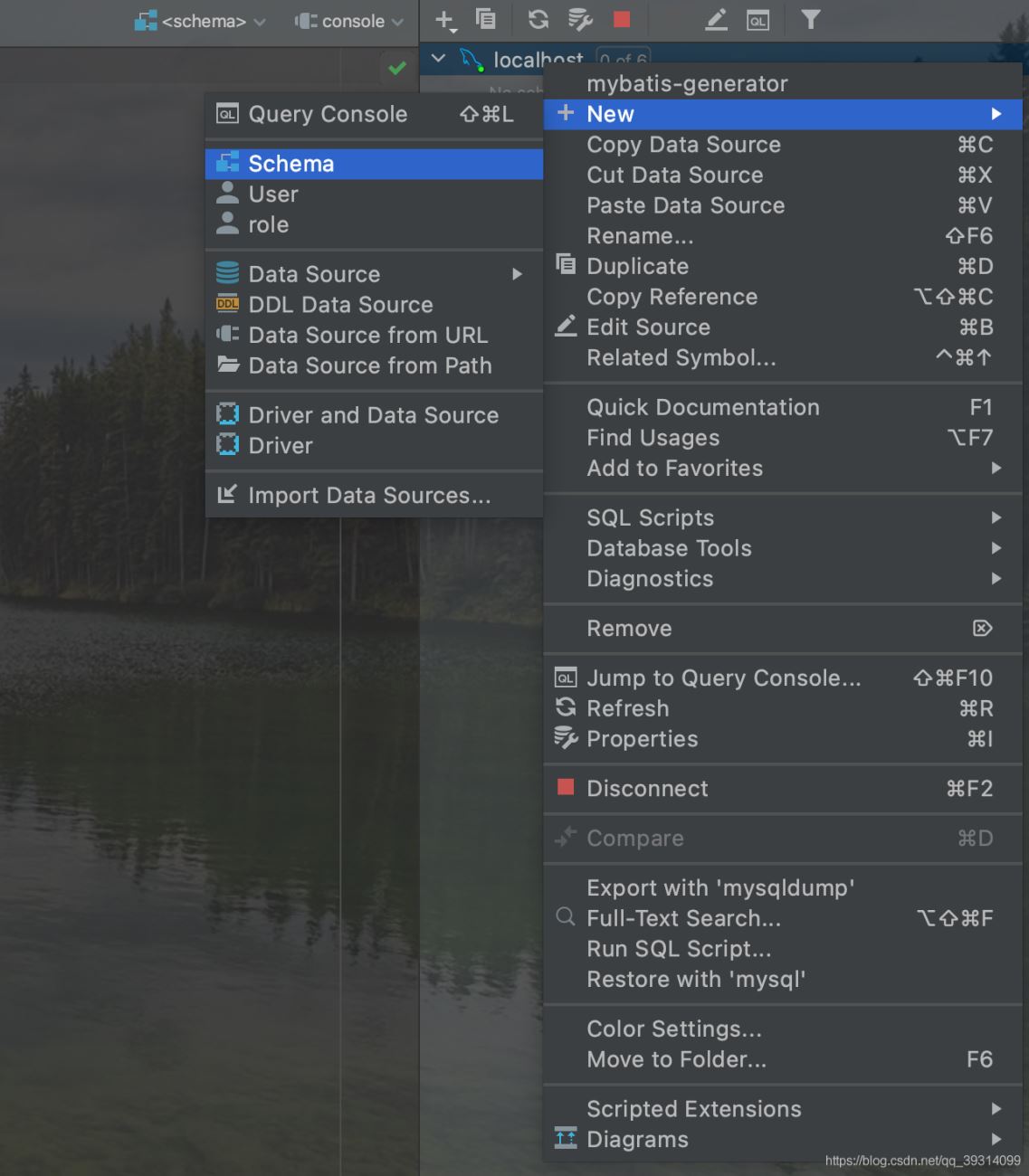

建立测试库test_user: test_user库创建过程如下

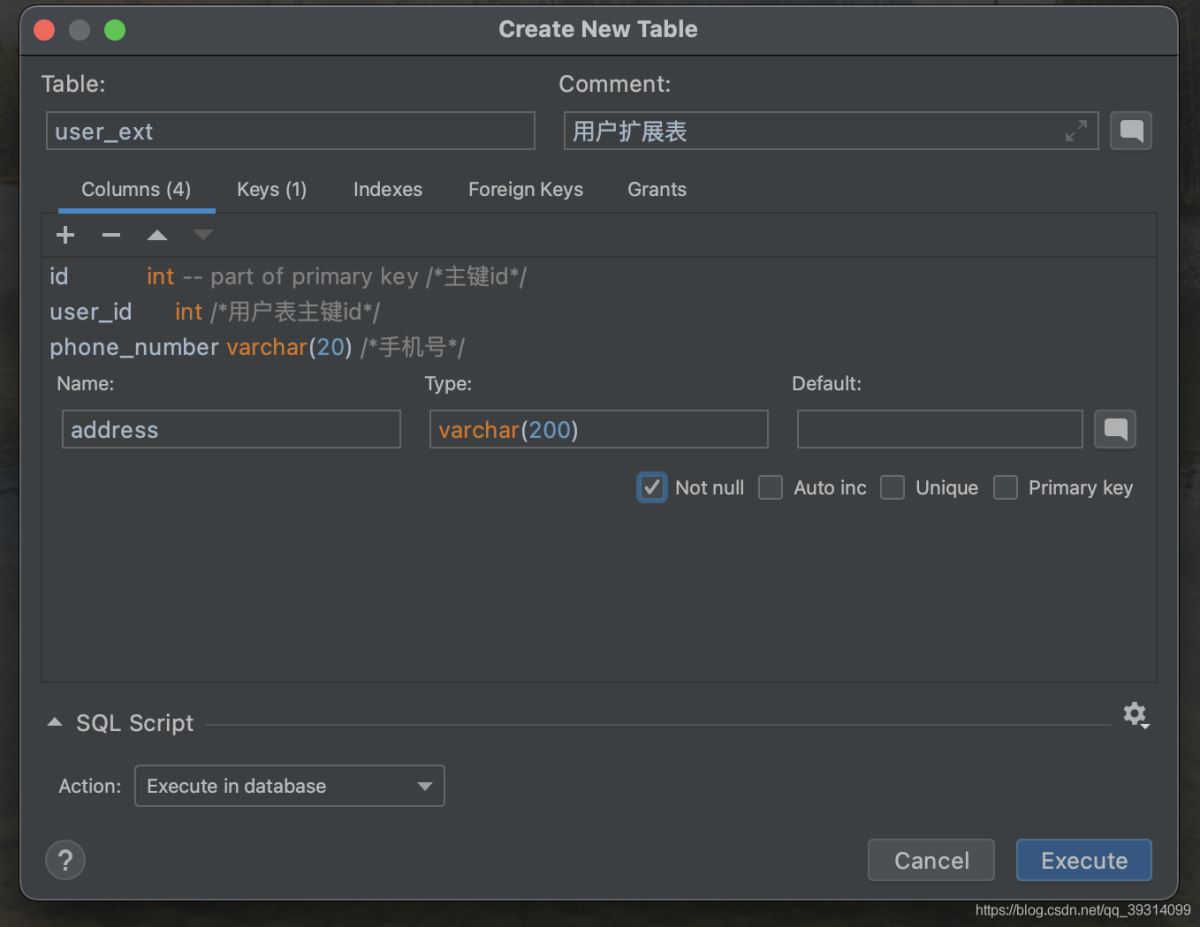

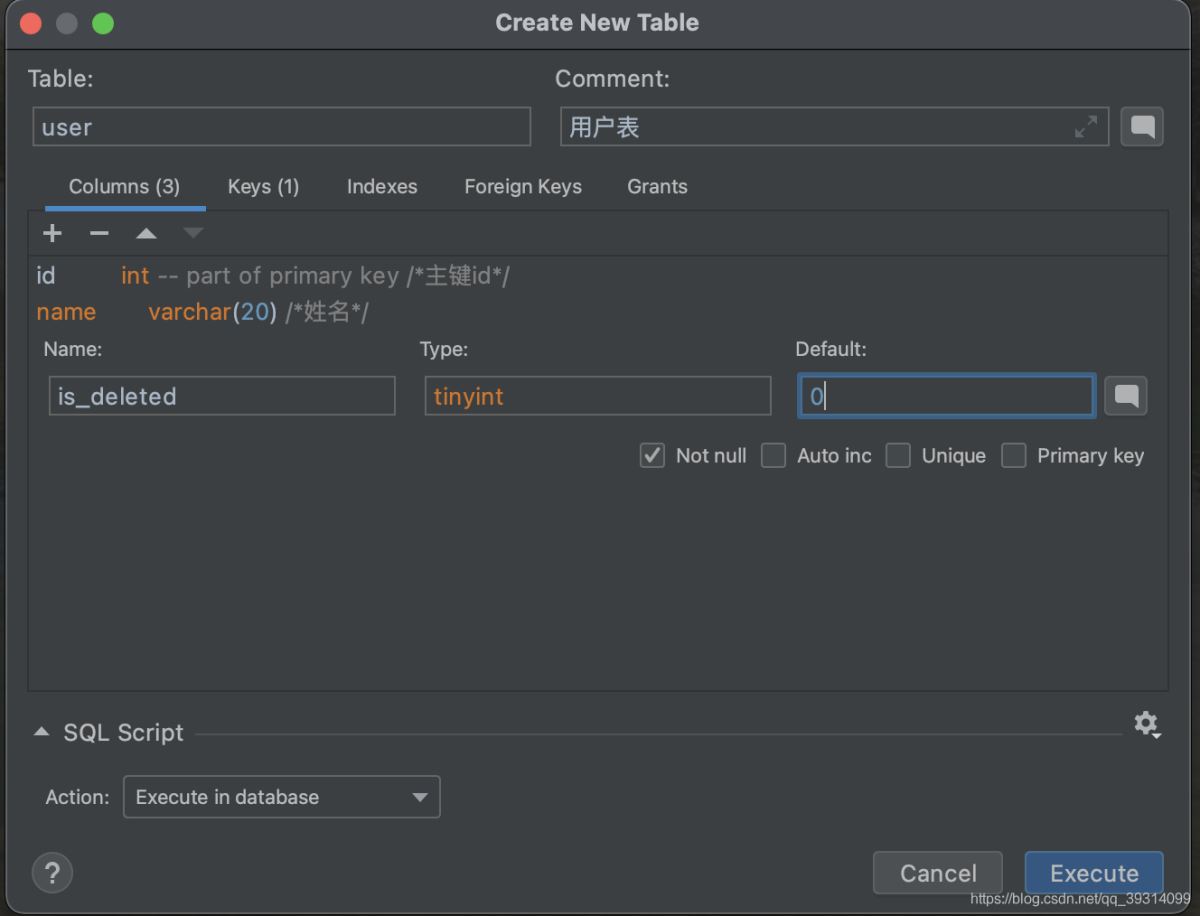

建立测试表: 建立表user、表user_ext如下,表user_ext中user_id用来关联表user中的id,以此建立逻辑外键关系

绘制er图:

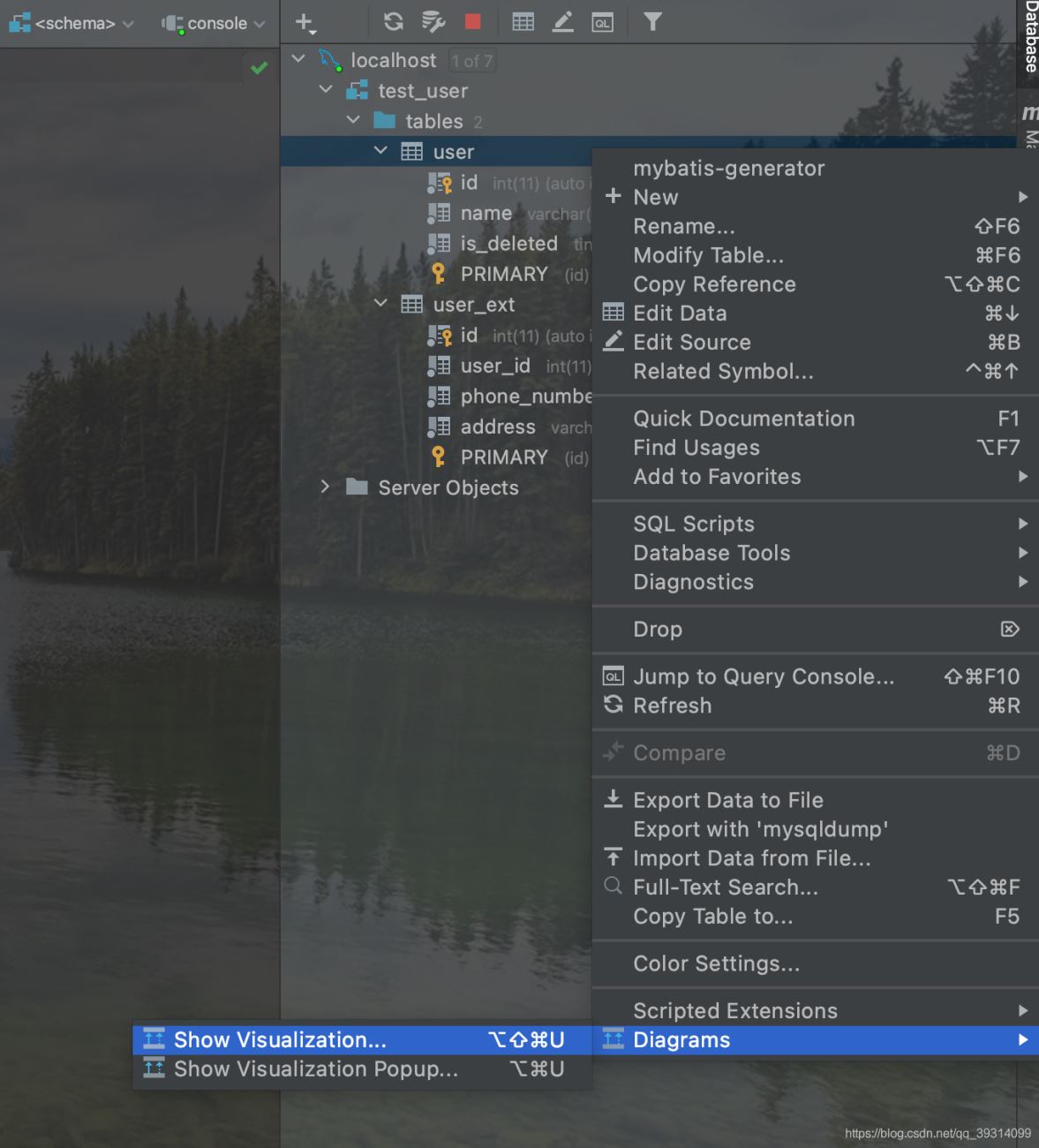

选中user表,打开绘制er图界面:

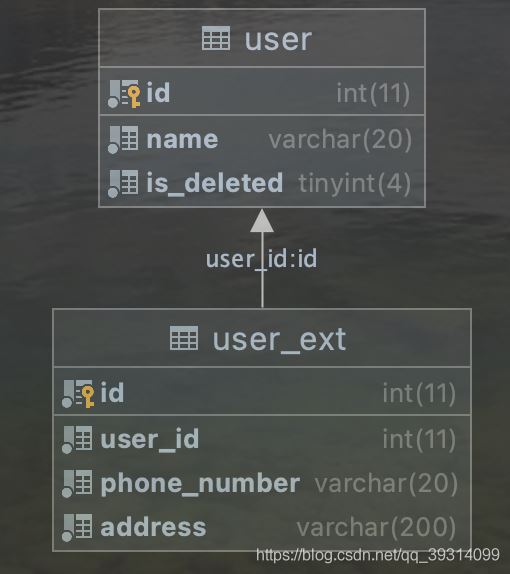

字段命名规范的情况: 当前user_ext表user_id 作为虚拟外键关联user表的id字段,由于user_id,命名规范,可以推测到是关联user表的id字段,所以idea会自动绘制出虚拟外键的关系,拖拽user_ext表进入er图界面,即可得到最终图:

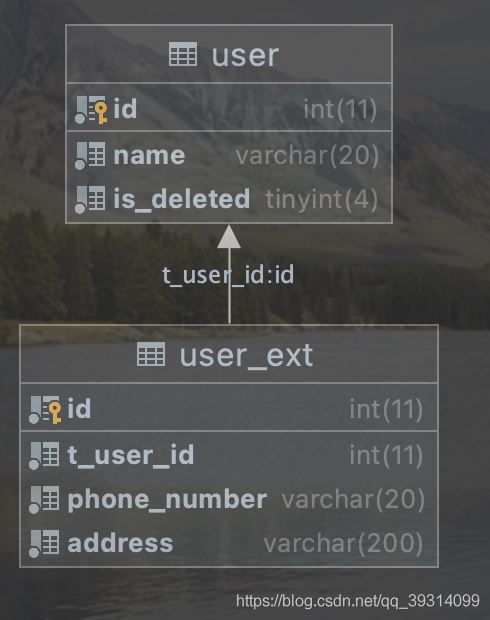

字段命名不规范的情况: 如果字段命名不规范,例如将user_ext表中的user_id字段修改为t_user_id,那么idea是无法自动绘制虚拟外键关系

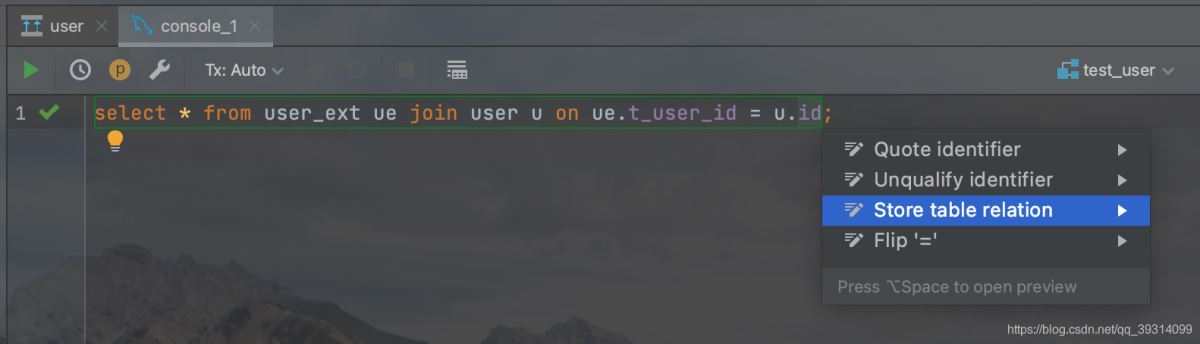

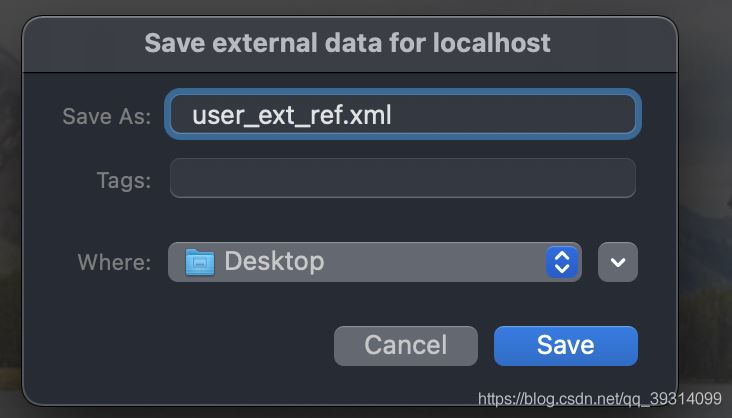

但是可以手动指定,指定方式也很简单,只需要执行一次查询的关联sql语句,然后存储下关联关系(弹窗windows系统快捷键是alt+enter,macos快捷键是option+enter)


再刷新下就可以看到更新后的er图了

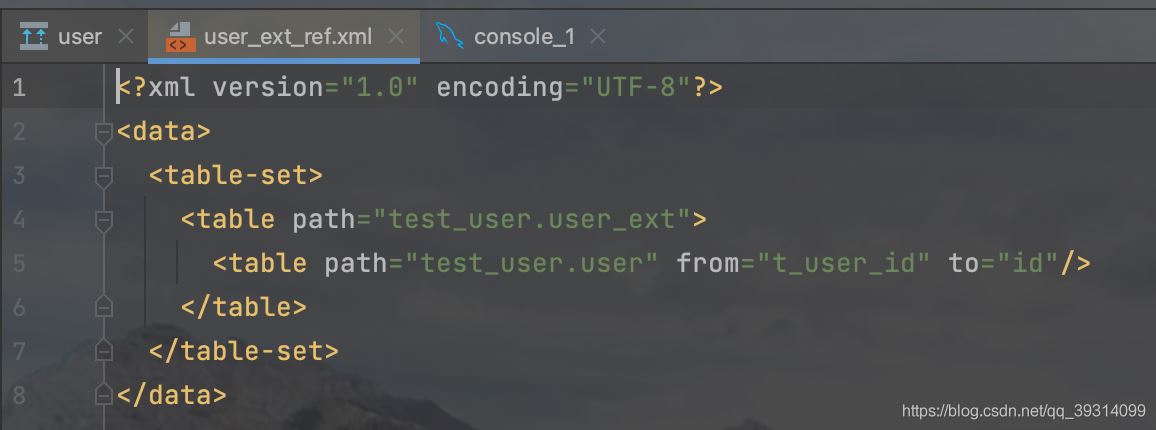

后续如果要增加修改外键映射关系,直接修改存储的xml文件即可
