Java数据结构与算法解析——伸展树

伸展树简介

伸展树(Splay Tree)是特殊的二叉查找树。

它的特殊是指,它除了本身是棵二叉查找树之外,它还具备一个特点: 当某个节点被访问时,伸展树会通过旋转使该节点成为树根。这样做的好处是,下次要访问该节点时,能够迅速的访问到该节点。

特性

1.和普通的二叉查找树相比,具有任何情况下、任何操作的平摊O(log2n)的复杂度,时间性能上更好

2.和一般的平衡二叉树比如 红黑树、AVL树相比,维护更少的节点额外信息,空间性能更优,同时编程复杂度更低

3.在很多情况下,对于查找操作,后面的查询和之前的查询有很大的相关性。这样每次查询操作将被查到的节点旋转到树的根节点位置,这样下次查询操作可以很快的完成

4.可以完成对区间的查询、修改、删除等操作,可以实现线段树和树状数组的所有功能

旋转

伸展树实现O(log2n)量级的平摊复杂度依靠每次对伸展树进行查询、修改、删除操作之后,都进行旋转操作 Splay(x, root),该操作将节点x旋转到树的根部。

伸展树的旋转有六种类型,如果去掉镜像的重复,则为三种:zig(zag)、zig-zig(zag-zag)、zig-zag(zag-zig)。

1 自底向上的方式进行旋转

1.1 zig旋转

如图所示,x节点的父节点为y,x为y的左子节点,且y节点为根。则只需要对x节点进行一次右旋(zig操作),使之成为y的父节点,就可以使x成为伸展树的根节点。

1.2 zig-zig旋转

如上图所示,x节点的父节点y,y的父节点z,三者在一字型链上。此时,先对y节点和z节点进行zig旋转,然后再对x节点和y节点进行zig旋转,最后变为右图所示,x成为y和z的祖先节点。

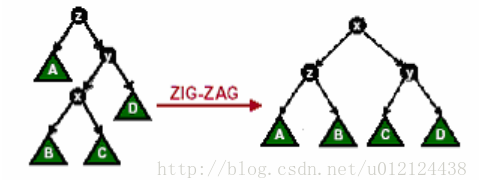

1.3 zig-zag旋转

如上图所示,x节点的父节点y,y的父节点z,三者在之字型链上。此时,先对x节点和y节点进行zig旋转,然后再对x节点和y节点进行zag旋转,最后变为右图所示,x成为y和z的祖先节点。

2 自顶向下的方式进行旋转这种方式不需要节点存储其父节点的引用。当我们沿着树向下搜索某个节点x时,将搜索路径上的节点及其子树移走。构建两棵临时的树——左树和右树。没有被移走的节点构成的树称为中树。

(1) 当前节点x是中树的根

(2) 左树L保存小于x的节点

(3) 右树R保存大于x的节点

开始时候,x是树T的根,左树L和右树R都为空。三种旋转操作:

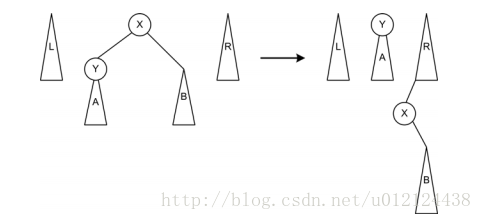

2.1 zig旋转

如图所示,x节点的子节点y就是我们要找的节点,则只需要对y节点进行一次右旋(zig操作),使之成为x的父节点,就可以使y成为伸展树的根节点。将y作为中树的根,同时,x节点移动到右树R中,显然右树上的节点都大于所要查找的节点。

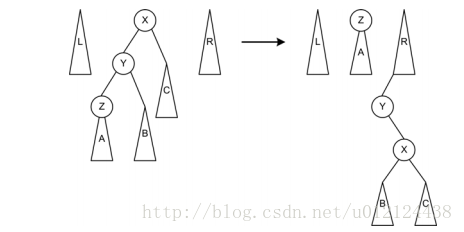

2.2 zig-zig旋转 如上图所示,x节点的左子节点y,y的左子节点z,三者在一字型链上,且要查找的节点位于z节点为根的子树中。此时,对x节点和y节点进行zig,然后对z和y进行zig,使z成为中树的根,同时将y及其子树挂载到右树R上。

2.3 zig-zag旋转

如上图所示,x节点的左子节点y,y的右子节点z,三者在之字型链上,且需要查找的元素位于以z为根的子树上。此时,先对x节点和y节点进行zig旋转,将x及其右子树挂载到右树R上,此时y成为中树的根节点;然后再对z节点和y节点进行zag旋转,使得z成为中树的根节点。

2.4 合并

最后,找到节点或者遇到空节点之后,需要对左、中、右树进行合并。如图所示,将左树挂载到中树的最左下方(满足遍历顺序要求),将右树挂载到中树的最右下方(满足遍历顺序要求)。

伸展树的实现

1.节点

public class SplayTree<T extends Comparable<T>> {
    private SplayTreeNode<T> mRoot;    // 根结点

    public class SplayTreeNode<T extends Comparable<T>> {
        T key;                // 关键字(键值)
        SplayTreeNode<T> left;    // 左孩子
        SplayTreeNode<T> right;    // 右孩子

        public SplayTreeNode() {
            this.left = null;
            this.right = null;
        }

        public SplayTreeNode(T key, SplayTreeNode<T> left, SplayTreeNode<T> right) {
            this.key = key;
            this.left = left;
            this.right = right;
        }
    }
}

SplayTree是伸展树,而SplayTreeNode是伸展树节点。在此,我将SplayTreeNode定义为SplayTree的内部类。在伸展树SplayTree中包含了伸展树的根节点mRoot。SplayTreeNode包括的几个组成元素:

(1) key – 是关键字,是用来对伸展树的节点进行排序的。

(2) left – 是左孩子。

(3) right – 是右孩子。

2.旋转

/*
 * 旋转key对应的节点为根节点,并返回根节点。
 *
 * 注意:
 *   (a):伸展树中存在"键值为key的节点"。
 *          将"键值为key的节点"旋转为根节点。
 *   (b):伸展树中不存在"键值为key的节点",并且key < tree.key。
 *      b-1 "键值为key的节点"的前驱节点存在的话,将"键值为key的节点"的前驱节点旋转为根节点。
 *      b-2 "键值为key的节点"的前驱节点存在的话,则意味着,key比树中任何键值都小,那么此时,将最小节点旋转为根节点。
 *   (c):伸展树中不存在"键值为key的节点",并且key > tree.key。
 *      c-1 "键值为key的节点"的后继节点存在的话,将"键值为key的节点"的后继节点旋转为根节点。
 *      c-2 "键值为key的节点"的后继节点不存在的话,则意味着,key比树中任何键值都大,那么此时,将最大节点旋转为根节点。
 */
    private SplayTreeNode<T> splay(SplayTreeNode<T> tree, T key) {
        if (tree == null)
            return tree;

        SplayTreeNode<T> N = new SplayTreeNode<T>();
        SplayTreeNode<T> l = N;
        SplayTreeNode<T> r = N;
        SplayTreeNode<T> c;

        for (; ; ) {
            int cmp = key.compareTo(tree.key);
            if (cmp < 0) {
                if (key.compareTo(tree.left.key) < 0) {
                    c = tree.left;                           /* rotate right */
                    tree.left = c.right;
                    c.right = tree;
                    tree = c;
                    if (tree.left == null)
                        break;
                }
                r.left = tree;                               /* link right */
                r = tree;
                tree = tree.left;
            } else if (cmp > 0) {

                if (tree.right == null)
                    break;

                if (key.compareTo(tree.right.key) > 0) {
                    c = tree.right;                          /* rotate left */
                    tree.right = c.left;
                    c.left = tree;
                    tree = c;
                    if (tree.right == null)
                        break;
                }

                l.right = tree;                              /* link left */
                l = tree;
                tree = tree.right;
            } else {
                break;
            }
        }
        l.right = tree.left;                                /* assemble */
        r.left = tree.right;
        tree.left = N.right;
        tree.right = N.left;

        return tree;
    }

    public void splay(T key) {
        mRoot = splay(mRoot, key);
    }
}

上面的代码的作用:将”键值为key的节点”旋转为根节点,并返回根节点。它的处理情况共包括:

(a):伸展树中存在”键值为key的节点”。

将”键值为key的节点”旋转为根节点。

(b):伸展树中不存在”键值为key的节点”,并且key < tree->key。

b-1) “键值为key的节点”的前驱节点存在的话,将”键值为key的节点”的前驱节点旋转为根节点。

b-2) “键值为key的节点”的前驱节点存在的话,则意味着,key比树中任何键值都小,那么此时,将最小节点旋转为根节点。

(c):伸展树中不存在”键值为key的节点”,并且key > tree->key。

c-1) “键值为key的节点”的后继节点存在的话,将”键值为key的节点”的后继节点旋转为根节点。

c-2) “键值为key的节点”的后继节点不存在的话,则意味着,key比树中任何键值都大,那么此时,将最大节点旋转为根节点。

下面列举个例子分别对a进行说明。

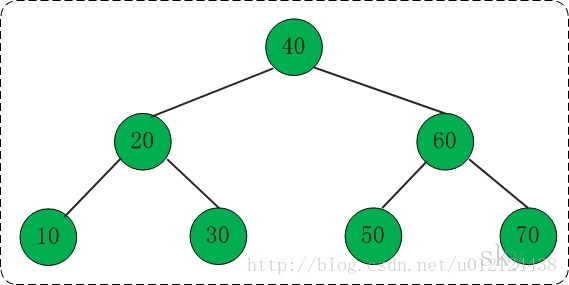

在下面的伸展树中查找10,,共包括”右旋” –> “右链接” –> “组合”这3步。

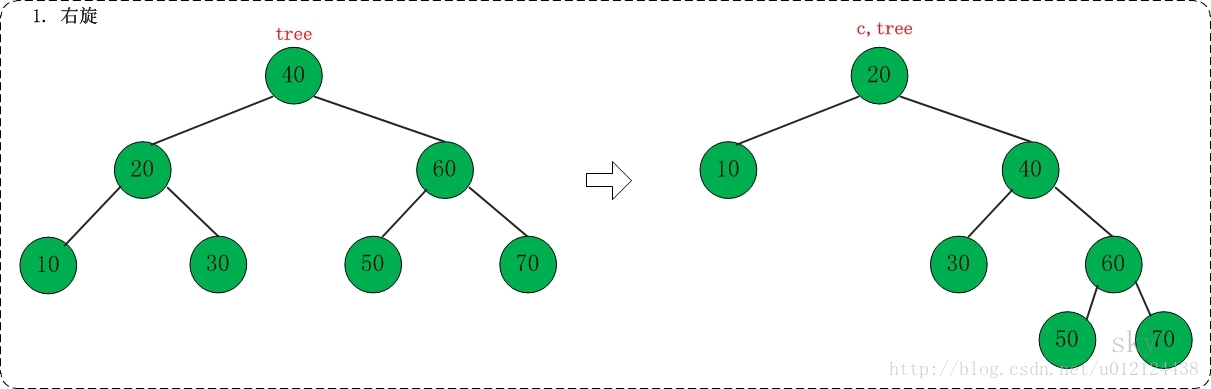

01, 右旋

对应代码中的”rotate right”部分

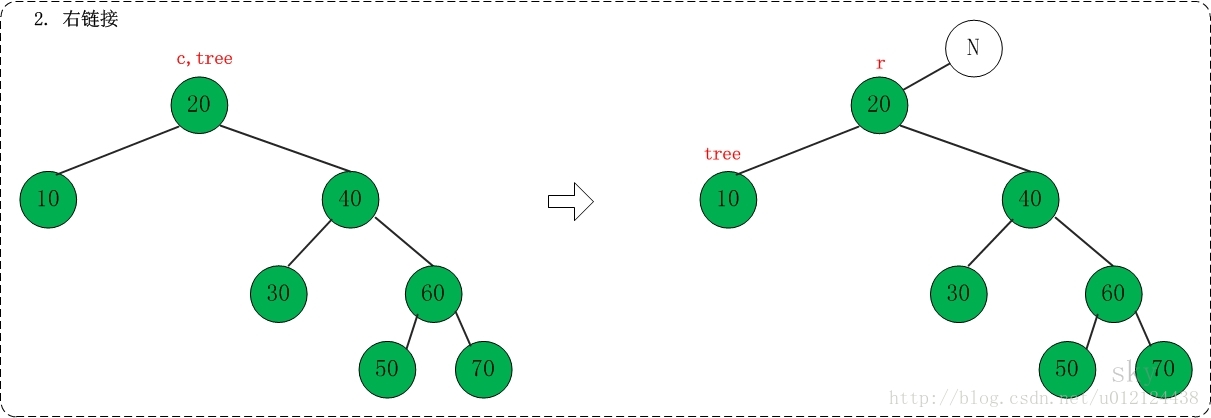

02, 右链接

对应代码中的”link right”部分

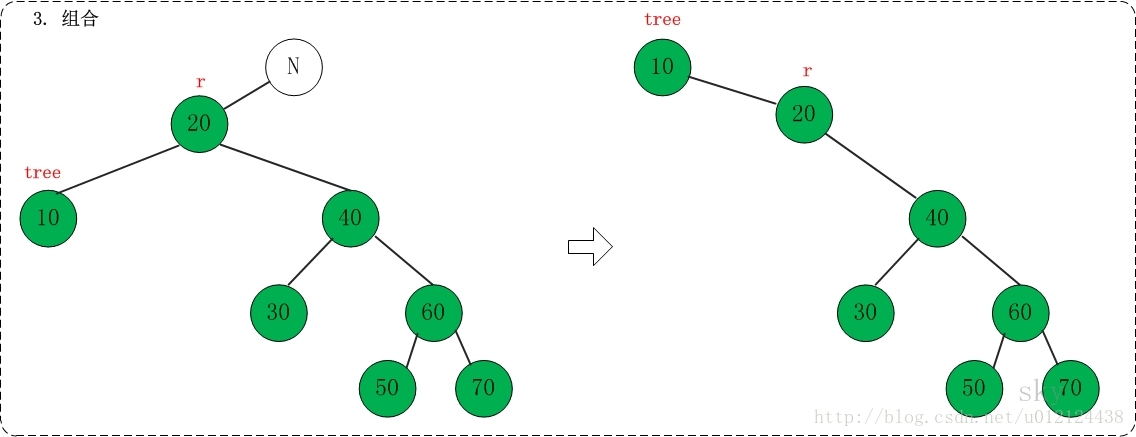

03.组合

对应代码中的”assemble”部分

提示:如果在上面的伸展树中查找”70”,则正好与”示例1”对称,而对应的操作则分别是”rotate left”, “link left”和”assemble”。

其它的情况,例如”查找15是b-1的情况,查找5是b-2的情况”等等,这些都比较简单,大家可以自己分析。

3.插入

/**
     * 将结点插入到伸展树中,并返回根节点
     * @param tree 伸展树的根节点
     * @param z 插入的结点
     * @return
     */
    private SplayTreeNode<T> insert(SplayTreeNode<T> tree, SplayTreeNode<T> z) {
        int cmp;
        SplayTreeNode<T> y = null;
        SplayTreeNode<T> x = tree;

        // 查找z的插入位置
        while (x != null) {
            y = x;
            cmp = z.key.compareTo(x.key);
            if (cmp < 0)
                x = x.left;
            else if (cmp > 0)
                x = x.right;
            else {
                System.out.printf("不允许插入相同节点(%d)!\n", z.key);
                z = null;
                return tree;
            }
        }

        if (y == null)
            tree = z;
        else {
            cmp = z.key.compareTo(y.key);
            if (cmp < 0)
                y.left = z;
            else
                y.right = z;
        }

        return tree;
    }

    public void insert(T key) {
        SplayTreeNode<T> z = new SplayTreeNode<T>(key, null, null);

        // 如果新建结点失败,则返回。
        if ((z = new SplayTreeNode<T>(key, null, null)) == null)
            return;

        // 插入节点
        mRoot = insert(mRoot, z);
        // 将节点(key)旋转为根节点
        mRoot = splay(mRoot, key);
    }

insert(key)是提供给外部的接口,它的作用是新建节点(节点的键值为key),并将节点插入到伸展树中;然后,将该节点旋转为根节点。

insert(tree, z)是内部接口,它的作用是将节点z插入到tree中。insert(tree, z)在将z插入到tree中时,仅仅只将tree当作是一棵二叉查找树,而且不允许插入相同节点。

4.删除

/**
     *
     * @param tree 伸展树
     * @param key 删除的结点
     * @return
     */
    private SplayTreeNode<T> remove(SplayTreeNode<T> tree, T key) {
        SplayTreeNode<T> x;

        if (tree == null)
            return null;

        // 查找键值为key的节点,找不到的话直接返回。
        if (search(tree, key) == null)
            return tree;

        // 将key对应的节点旋转为根节点。
        tree = splay(tree, key);

        if (tree.left != null) {
            // 将"tree的前驱节点"旋转为根节点
            x = splay(tree.left, key);
            // 移除tree节点
            x.right = tree.right;
        }
        else
            x = tree.right;

        tree = null;

        return x;
    }

    public void remove(T key) {
        mRoot = remove(mRoot, key);
    }

remove(key)是外部接口,remove(tree, key)是内部接口。

remove(tree, key)的作用是:删除伸展树中键值为key的节点。

它会先在伸展树中查找键值为key的节点。若没有找到的话,则直接返回。若找到的话,则将该节点旋转为根节点,然后再删除该节点。

伸展树实现完整代码

public class SplayTree<T extends Comparable<T>> {
    private SplayTreeNode<T> mRoot;    // 根结点

    public class SplayTreeNode<T extends Comparable<T>> {
        T key;                // 关键字(键值)
        SplayTreeNode<T> left;    // 左孩子
        SplayTreeNode<T> right;    // 右孩子

        public SplayTreeNode() {
            this.left = null;
            this.right = null;
        }

        public SplayTreeNode(T key, SplayTreeNode<T> left, SplayTreeNode<T> right) {
            this.key = key;
            this.left = left;
            this.right = right;
        }
    }

    /*
 * 旋转key对应的节点为根节点,并返回根节点。
 *
 * 注意:
 *   (a):伸展树中存在"键值为key的节点"。
 *          将"键值为key的节点"旋转为根节点。
 *   (b):伸展树中不存在"键值为key的节点",并且key < tree.key。
 *      b-1 "键值为key的节点"的前驱节点存在的话,将"键值为key的节点"的前驱节点旋转为根节点。
 *      b-2 "键值为key的节点"的前驱节点存在的话,则意味着,key比树中任何键值都小,那么此时,将最小节点旋转为根节点。
 *   (c):伸展树中不存在"键值为key的节点",并且key > tree.key。
 *      c-1 "键值为key的节点"的后继节点存在的话,将"键值为key的节点"的后继节点旋转为根节点。
 *      c-2 "键值为key的节点"的后继节点不存在的话,则意味着,key比树中任何键值都大,那么此时,将最大节点旋转为根节点。
 */
    private SplayTreeNode<T> splay(SplayTreeNode<T> tree, T key) {
        if (tree == null)
            return tree;

        SplayTreeNode<T> N = new SplayTreeNode<T>();
        SplayTreeNode<T> l = N;
        SplayTreeNode<T> r = N;
        SplayTreeNode<T> c;

        for (; ; ) {
            int cmp = key.compareTo(tree.key);
            if (cmp < 0) {
                if (key.compareTo(tree.left.key) < 0) {
                    c = tree.left;                           /* rotate right */
                    tree.left = c.right;
                    c.right = tree;
                    tree = c;
                    if (tree.left == null)
                        break;
                }
                r.left = tree;                               /* link right */
                r = tree;
                tree = tree.left;
            } else if (cmp > 0) {

                if (tree.right == null)
                    break;

                if (key.compareTo(tree.right.key) > 0) {
                    c = tree.right;                          /* rotate left */
                    tree.right = c.left;
                    c.left = tree;
                    tree = c;
                    if (tree.right == null)
                        break;
                }

                l.right = tree;                              /* link left */
                l = tree;
                tree = tree.right;
            } else {
                break;
            }
        }
        l.right = tree.left;                                /* assemble */
        r.left = tree.right;
        tree.left = N.right;
        tree.right = N.left;

        return tree;
    }

    public void splay(T key) {
        mRoot = splay(mRoot, key);
    }



    /**
     * 将结点插入到伸展树中,并返回根节点
     * @param tree 伸展树的根节点
     * @param z 插入的结点
     * @return
     */
    private SplayTreeNode<T> insert(SplayTreeNode<T> tree, SplayTreeNode<T> z) {
        int cmp;
        SplayTreeNode<T> y = null;
        SplayTreeNode<T> x = tree;

        // 查找z的插入位置
        while (x != null) {
            y = x;
            cmp = z.key.compareTo(x.key);
            if (cmp < 0)
                x = x.left;
            else if (cmp > 0)
                x = x.right;
            else {
                System.out.printf("不允许插入相同节点(%d)!\n", z.key);
                z = null;
                return tree;
            }
        }

        if (y == null)
            tree = z;
        else {
            cmp = z.key.compareTo(y.key);
            if (cmp < 0)
                y.left = z;
            else
                y.right = z;
        }

        return tree;
    }

    public void insert(T key) {
        SplayTreeNode<T> z = new SplayTreeNode<T>(key, null, null);

        // 如果新建结点失败,则返回。
        if ((z = new SplayTreeNode<T>(key, null, null)) == null)
            return;

        // 插入节点
        mRoot = insert(mRoot, z);
        // 将节点(key)旋转为根节点
        mRoot = splay(mRoot, key);
    }

    /*
 * 删除结点(z),并返回被删除的结点
 *
 * 参数说明:
 *     bst 伸展树
 *     z 删除的结点
 */

    /**
     *
     * @param tree 伸展树
     * @param key 删除的结点
     * @return
     */
    private SplayTreeNode<T> remove(SplayTreeNode<T> tree, T key) {
        SplayTreeNode<T> x;

        if (tree == null)
            return null;

        // 查找键值为key的节点,找不到的话直接返回。
        if (search(tree, key) == null)
            return tree;

        // 将key对应的节点旋转为根节点。
        tree = splay(tree, key);

        if (tree.left != null) {
            // 将"tree的前驱节点"旋转为根节点
            x = splay(tree.left, key);
            // 移除tree节点
            x.right = tree.right;
        }
        else
            x = tree.right;

        tree = null;

        return x;
    }

    public void remove(T key) {
        mRoot = remove(mRoot, key);
    }

    /*
    * (递归实现)查找"伸展树x"中键值为key的节点
    */
    private SplayTreeNode<T> search(SplayTreeNode<T> x, T key) {
        if (x==null)
            return x;

        int cmp = key.compareTo(x.key);
        if (cmp < 0)
            return search(x.left, key);
        else if (cmp > 0)
            return search(x.right, key);
        else
            return x;
    }

    public SplayTreeNode<T> search(T key) {
        return search(mRoot, key);
    }

    /*
   * 查找最小结点:返回tree为根结点的伸展树的最小结点。
   */
    private SplayTreeNode<T> minimum(SplayTreeNode<T> tree) {
        if (tree == null)
            return null;

        while(tree.left != null)
            tree = tree.left;
        return tree;
    }

    public T minimum() {
        SplayTreeNode<T> p = minimum(mRoot);
        if (p != null)
            return p.key;

        return null;
    }

    /*
     * 查找最大结点:返回tree为根结点的伸展树的最大结点。
     */
    private SplayTreeNode<T> maximum(SplayTreeNode<T> tree) {
        if (tree == null)
            return null;

        while(tree.right != null)
            tree = tree.right;
        return tree;
    }

    public T maximum() {
        SplayTreeNode<T> p = maximum(mRoot);
        if (p != null)
            return p.key;

        return null;
    }
}



来自:http://blog.csdn.net/u012124438/article/details/78067998
